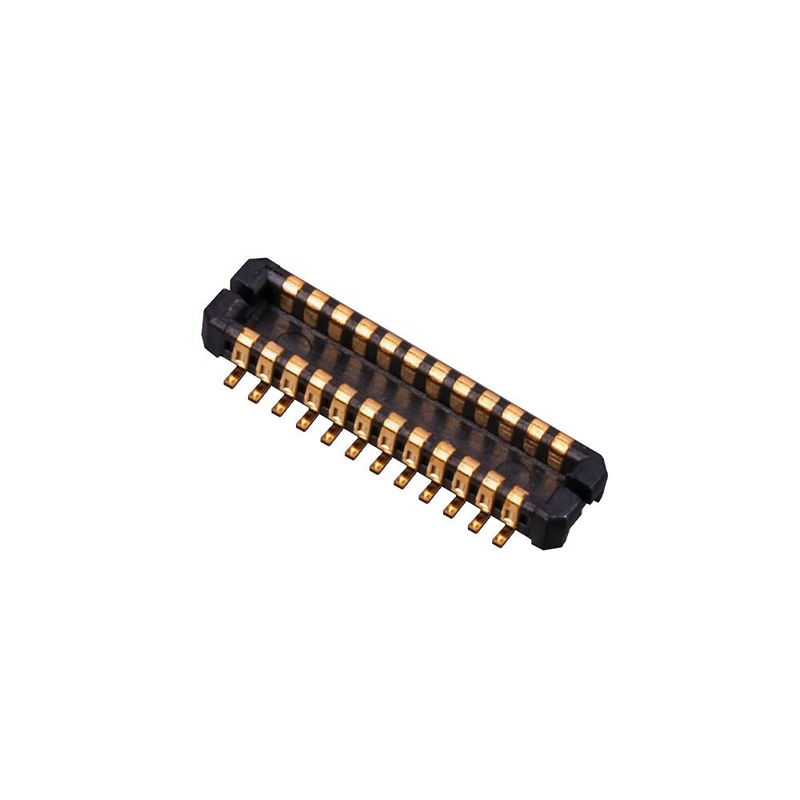

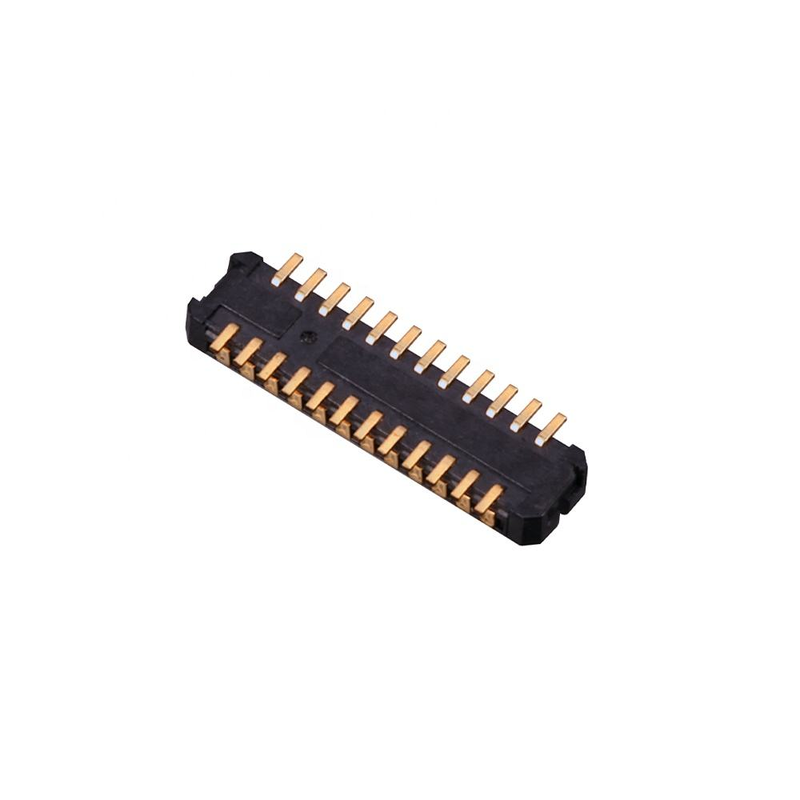

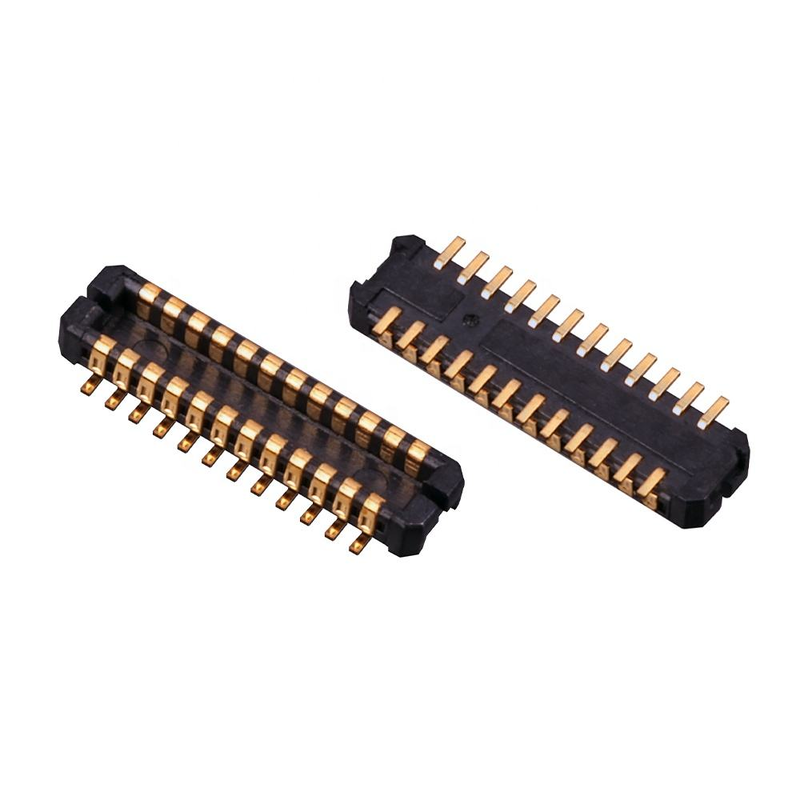

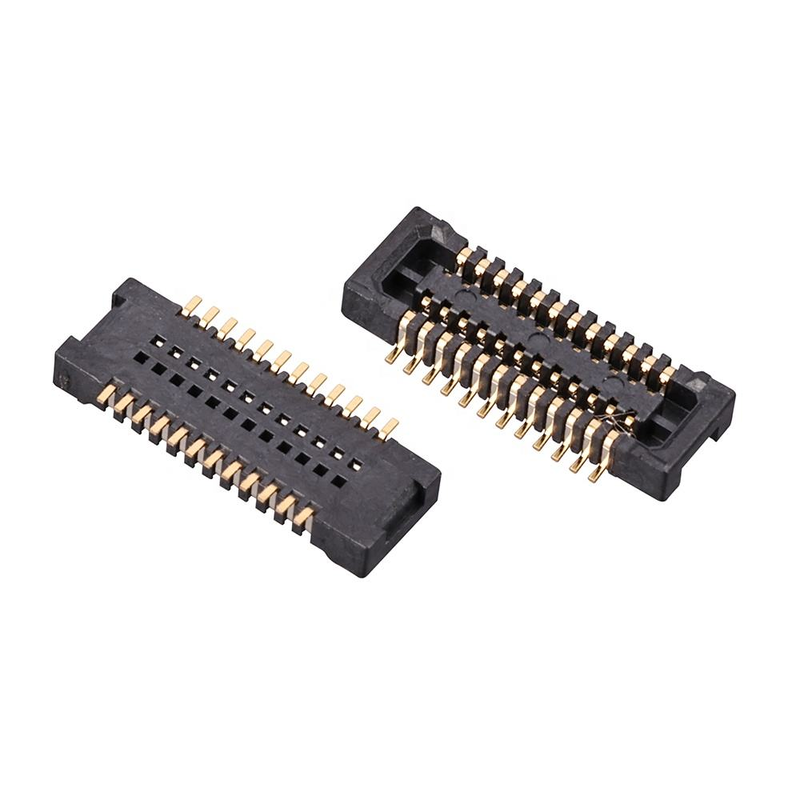

0.4mm 24P BTB Bağlantısı IOT TV için Ucuz Fiyat NB GPS Akıllı Ev IoT için Erkek Kurul Sahibi Hindistan, Türkiye, Malezya Sıcak Satış
Ürün Özellikleri
✅ Kör Eşleşme ve Kendini Hizalama Yanlış hizalama karşıtı tasarım: PCB montajını tolere eder, yanlış yerleştirme nedeniyle konut hasarını önler, montaj başarısızlık oranını azaltır.
Yüksek Hızlı Sinyal İletim: Dijital sinyalleri için istikrarlı bütünlük, NB, GPS, IoT modülü veri iletişimi için çalışır.
✅ Belirlenmiş Eşleşmiş Yükseklik: PCB boşluğunu kontrol etmek için sabit bir yığma yüksekliği, kompakt akıllı ev / TV modülleri için tutarlı mekanik mesafe.
✅ SMT rulo paketleme, otomatik montaj hatları için doğrudan seçme ve yerleştirme.
Ürün Tanımı
| Kategorisi |
Ürün |
Özellikleri |
| Elektrik Performansı |
Rütbeli Akım |
0Pin başına 5A |
|
Adlık Voltaj |
50V AC/DC |
|
Temas direnci |
≤ 30mΩ |
|
İzolasyon Direnci |
≥ 1000MΩ |
|
Gürültüye dayanabilir |
100V AC 1 dakikalığına |
| Mekanik Performans |
Çiftleşme Döngüleri |
≥5000 döngü |
|
Çiftlik Yüksekliği |
Özel sabit yığın yüksekliği |
|
Ekleme / Çıkartma Gücü |
Tekrarlı montaj için dengelenmiş kuvvet |
| Malzeme ve kaplama |
İletişim malzemesi |
Fosfor Bronz |
|
Kontakte Yapıştırma |
Temas alanında altın kaplama, kaynak kuyruğunda teneke kaplama |
|
Konut malzemeleri |
LCP yüksek sıcaklığa dayanıklı plastik |
| Çevre |
Çalışma sıcaklığı |
-40°C ~ +85°C |
|
Uygunluk |
RoHS, REACH |
| Lehimlendirme Rehberi |
Lehimleme Tipi |
SMT geri akış lehimleme |
|
Geri akış sıcaklığı |
Standart SMT geri akış profilini takip edin; terminallerde ikincil lehimleme yok |
Çapraz Referans / Alternatif
Molex, JAE ve Hirose eşdeğer BTB serilerine doğrudan ayak izi uyumlu alternatif. Aynı PCB arazi modeli, PCB düzeninizi yeniden işlemeye gerek yok.Yeniden tasarlamadan bileşen maliyetinizi düşürmek için dökme değiştirme.
Not: Resmi tasarımdan önce çiftleşme yüksekliğini ve iğne sayısını doğrulayın; düzenleme ve güvenilirlik doğrulama için ücretsiz örnekler mevcuttur.
Ürün Özelliği
- İçeriye yerleştirilmiş köpek karşıtı koruma yapısı, manuel/otomatik montaj sırasında ters çiftleşmeyi ve iğne bükülmesini engeller.
- Kendini hizalayan yüzen kılavuz, kör çiftleşme modülü montajı için ideal olan PCB montaj toleransını emiyor.
- Yüksek sıcaklıklı LCP koruması, SMT geri akışı sırasında istikrarlı, çarpıklık yok.
- Çift temas ışın tasarımı, IoT / kablosuz modüller için şok ve titreşim altında istikrarlı temas sağlar.
- 10P / 24P standart iğne sayıları, isteğe bağlı olarak özelleştirilebilir iğne miktarı.
Ürün Avantajları
- Maliyeti rekabetçi: IoT ve akıllı ev kütle üretimi için fabrika doğrudan fiyatlandırma; Hindistan, Türkiye, SEA pazarları için iyi fiyat-performansı.
- Otomasyon dostu: Rulo bant ambalajı, standart SMT toplama ve yerleştirme makineleri ile uyumludur.
- Kısa teslim süresiHızlı örnekleme ve acil IoT / TV projelerinin başlatılması için kitlesel üretim döngüsü.
- Güvenilirlik doğrulanmış: Taşındırmadan önce tam elektrik, titreşim ve sıcaklık döngüsü testi.
- Yerel pazar eşleştirmesi: Hindistan, Türkiye, Malezya akıllı ev ve NB / GPS cihazı projelerinde kanıtlanmış bir vaka.
Uygulama
- Akıllı Ev cihazları: akıllı sensörler, akıllı anahtarlar, kontrol modülleri
- IoT modülleri, kablosuz NB-IoT üniteleri, GPS konumlandırma tabloları
- TV ekranı iç PCB bağlantısı
- Küçük tüketici elektronikleri, el terminalleri
Paketleme
Standart rulo ambalajı, SMT otomatik seçme ve yerleştirme makinesiyle uyumludur, doğrudan üretim hattınızda çalışır.
Önderi Zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-3 hafta
- MOQ: Anlaşılabilir
- Ücretsiz örnekler mevcut; hızlı örnek serbest bırakma desteği
Fabrika Sertifikasyonu ve Özel Hizmet
Sertifikalar: ISO9001, ISO14001, RoHS, REACH
- MOQ: Standart ürünler için esnek MOQ
- Örnek Politikası: Mühendislik sınavınız için ücretsiz örnek desteği / hızlı örnek serbest bırakımı
- Özelleştirme: Özel eşleştirilmiş yükseklik, kaplama kalınlığı, PIN, konut rengi ve işaretleme mevcut. ODM & OEM kabul edilebilir.
Mühendis Seçimi Rehberi
- Pin sayısını onaylayın: 10P veya 24P; gerekli eşleştirilmiş yığma yüksekliğini onaylayın.
- PCB'niz için çalışma akımı, sinyal hızı ve çalışma sıcaklık aralığını kontrol edin.
- PCB ayak izini kontrol edin: parçamız Molex / JAE eşdeğerini değiştirebilir; kitlesel düzen kilitlenmeden önce ücretsiz örnekleri test edin.
- Montaj yöntemi: SMT geri akış işlemini onaylayın; terminal hasarını önlemek için lehim rehberini izleyin.
- titreşim ve şok gereksinimleri: uygun kaplama ve güvenilirlik önerisi için bize uygulama ortamınızı bildirin.
- Hindistan / Türkiye / Malezya projeleri için: test raporunu ve nakliye belgesini sağlayabiliriz.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
