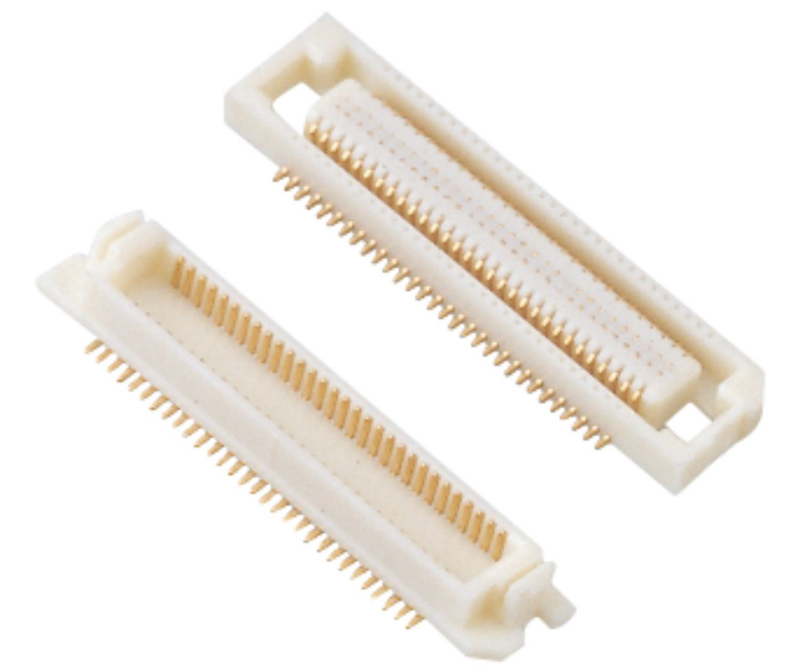

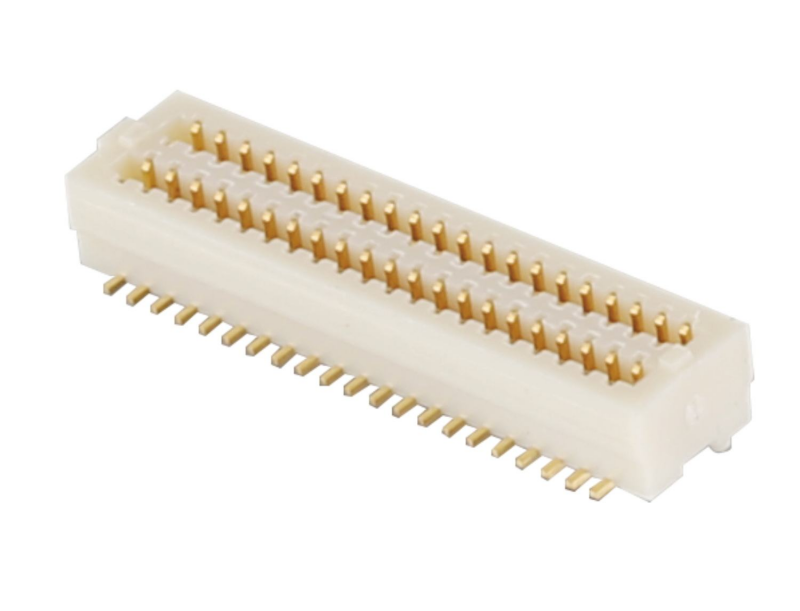

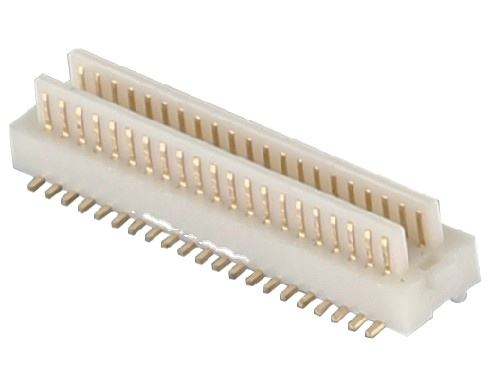

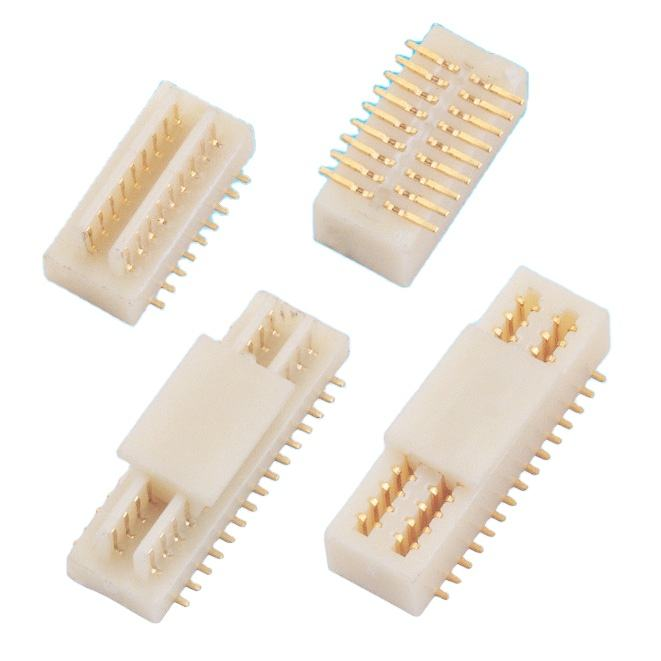

0.5mm Pitch Erkek Tahta-Tahta Bağlantısı, Çift Temas, Çoklu Yükseklik Uzun Tipi
Ürün Özellikleri
✅ Kör Çiftleşme ve Kendini Hizalama: Pozisyonel tolerans için yerleşik rehber patron, küçük montaj kaymasını emiyor; tersine karşı anahtar yanlış yönelim ve iğne hasarını önler
✅ Çift temas yapısı: Çıkarımlı temas için çift temas kirişleri, istikrarlı düşük temas direnci, daha güçlü titreşim direnci
✅ Çoklu Eşleştirilmiş Yükseklik Seçenekleri: Esnek PCB yığma tasarımı için uzun tip yığma yüksekliği varyasyonları mevcuttur
✅ Yüksek Hızlı Sinyal Bütünlüğü: Optimize edilen impedans kontrolü, kompakt yüksek yoğunluklu modüller için yüksek hızlı diferansiyel sinyal aktarımını destekler
Ürün Tanımı
| Kategorisi |
Ürün |
Spesifikasyon |
| Elektrik Performansı |
Çıkış |
0.5 mm |
|
Mevcut Rating |
0.5 A temas başına |
|
Rating Voltajı |
60 V DC |
|
Temas direnci |
≤ 30 mΩ |
|
İzolasyon Direnci |
≥ 500 MΩ @ DC 500V |
|
Dielektrik Dayanıklı Voltaj |
AC 250V, arıza yok. |
| Mekanik Performans |
Çiftleşme Döngüleri |
En az 500 adet. |
|
Çalışma sıcaklık aralığı |
-40°C ~ +85°C |
|
Çiftlik Yüksekliği |
Çoklu uzun tip yığma yüksekliği isteğe bağlı |
| Malzeme ve kaplama |
İletişim malzemesi |
Fosfor Bronz |
|
Kontakte Yapıştırma |
Çiftleşme alanında altın kaplama, nikel alt plaka; lehim kuyruğunda teneke |
|
Konut malzemeleri |
LCP, UL94V-0 alev geriletici |
| Çevre |
RoHS ve REACH |
RoHS 2.0 uyumlu, REACH kullanılabilir |
| Lehimlendirme Rehberi |
Montaj Tipi |
SMD yüzey montajı |
|
Geri akış profili |
Zirve 260°C en fazla, 30s kalma süresi; Pb-beş geri akış uyumludur |
Çapraz Referans / Alternatif
Molex, JAE, Hirose, TE 0.5mm uzunluklu çift temaslı uzun tip BTB erkek başlıkları için doğrudan bırakma alternatifi.
- Aynı ayak izi ve pin atama; büyük PCB düzenini yeniden işleme gerek yok
- Eşdeğer mekanik ve yüksek hızlı performansı korurken maliyet optimizasyonu
- Özel iğne sayısı / yığma yüksekliği mevcut yabancı parça numaranızla eşleşebilir
Ürün Özelliği
- Çift temas ışını tasarımı: gereksiz temas noktası, şok ve titreşim altında aralıklı bağlantı riski daha az
- Kendini hizalama kılavuzu + sahte anahtar: kör çiftleşmeyi destekler, ters yerleştirme hasarını ortadan kaldırır
- Uzun tip çoklu eşleştirilmiş yükseklik portföyü: yığılmış montajlar için esnek mezanin PCB aralıkları
- LCP yüksek sıcaklık koruması: SMT geri akışı sırasında sabit boyutlar, koruma deformasyonu yok
- Optimize edilmiş terminal geometri: yüksek hızlı sinyal iletimi için tutarlı bir impedans
- Otomatik PCB montajı için SMD pad tasarımı
Ürün Avantajları
- Toplantı dostu: Kör çiftleşme toleransı, manuel hizalama çabalarını azaltır, daha düşük montaj reddetme oranı
- Yüksek Güvenilirlik: Çift temas uzun ömür döngüsü cihazları için istikrarlı bağlantı sağlar
- Tasarım Esnekliği: Geniş yelpazede uzun eşleştirilmiş yükseklik seçenekleri, modüler yığılmış PCB tasarımını destekler
- Maliyet Avantajı: Pin-to-pin ithal BTB'yi değiştirir, teslim sürelerini kısaltır ve BOM maliyetini azaltır
- Yüksek Hızlı Hazır: Yüksek hızlı diferansiyel hatlar için ayarlanmış temas yapısı sinyal bütünlüğünü korur
- Tam SMT uyumluluğu: Rulo bant ambalajlama otomatik toplama ve yerleştirme makinesine hazır
Uygulama
Endüstriyel kontrol modülleri,
el cihazları,
akıllı ekran,
IoT geçidi,
sunucu yardımcı kartı,
optik alıcı alt kart,
taşınabilir test ekipmanları,
Otomobil iç elektronikleri,
Yığılmış PCB mezzanine bağlantısı.
Paketleme
Standart rulo ambalajı, SMT otomatik seçme ve yerleştirme makinesiyle uyumludur, doğrudan üretim hattınızda çalışır.
Önderi Zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1-3 hafta
- MOQ: Anlaşılabilir
- Ücretsiz örnekler mevcut; hızlı örnek serbest bırakma desteği
Fabrika Sertifikasyonu ve Özel Hizmet
Sertifikalar: ISO9001, ISO14001, RoHS, REACH
- MOQ: Standart ürünler için esnek MOQ
- Örnek Politikası: Mühendislik sınavınız için ücretsiz örnek desteği / hızlı örnek serbest bırakımı
- Özelleştirme: Özel eşleştirilmiş yükseklik, kaplama kalınlığı, PIN, konut rengi ve işaretleme mevcut. ODM & OEM kabul edilebilir.
Mühendis Seçimi Rehberi
- Öncelikle gerekli eşleştirilmiş yığma yüksekliğini onaylayın; bu uzun tip seri için anahtar parametredir.
- Pin sayısını ve sinyal hızı gereksinimini kontrol edin: yüksek hızlı/yüksek titreşimli uygulamalar için altın kaplama seçin
- Kör çiftleşme ofset toleransını korumak için PCB yığını boşluğunu kontrol edin
- Titreme yoğun uygulamaları için, çift temaslı versiyon tek temaslı BTB'ye karşı önerilmektedir.
- Çözümden önce PCB ayak izi simülasyonu için veri sayfamızı ve 3D STEP dosyasını indirin
- Çiftleşme ve sinyal bütünlüğü doğrulama için ücretsiz bir örnek isteyin
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
