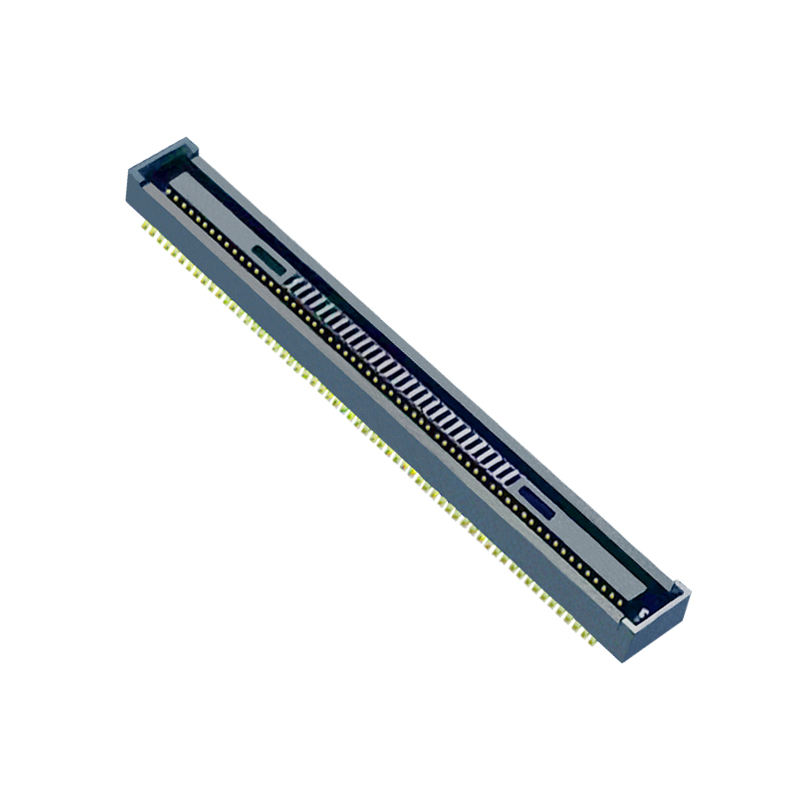

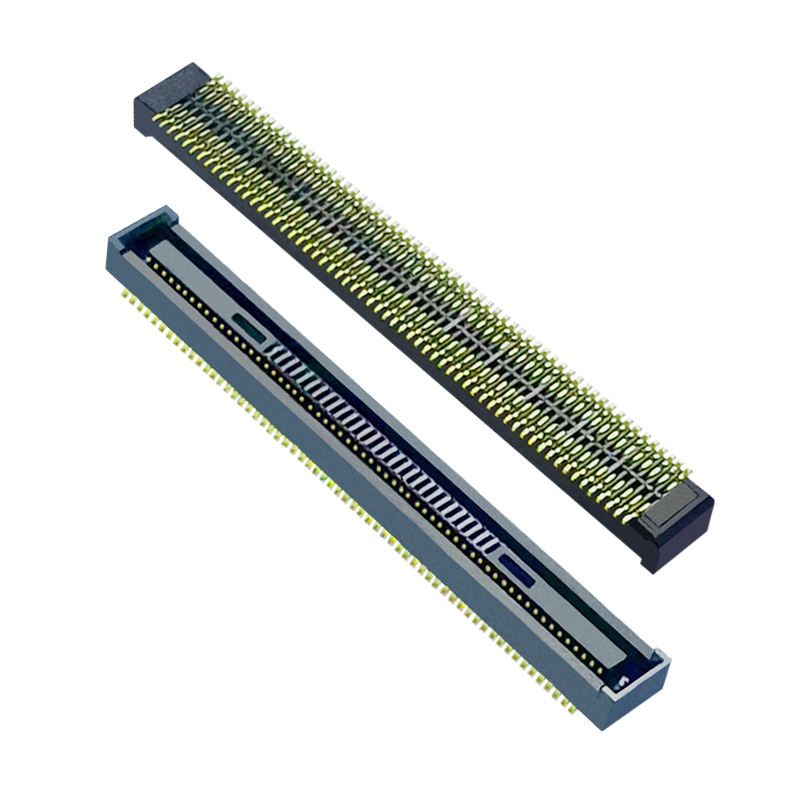

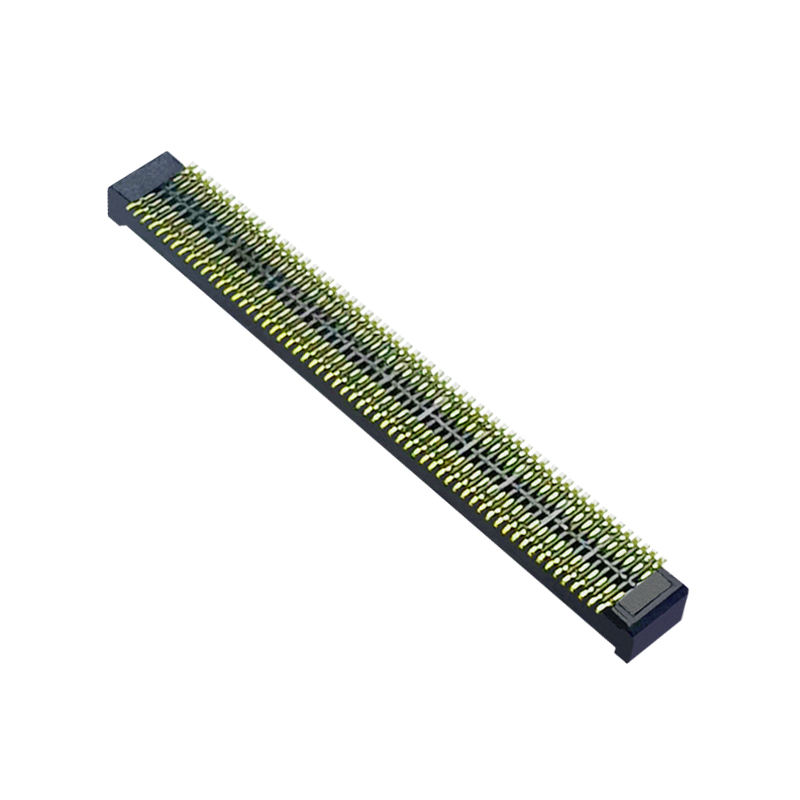

Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Serisi Karttan Karta Konnektör Dişi ile Uyumlu
Ürün Öne Çıkanları
✅ Kör Eşleştirme ve Kendi Kendine Hizalama Kılavuz Kanatçıkları, ±0.33mm XY hizalama toleransı, yanlış takılmayı önleyici güvenli tasarım, montaj hurdasını azaltır
✅ Yüksek hızlı sinyal performansı, 16~20Gbps'ye kadar PCIe Gen4 / USB4 Gen2'yi destekler, yüksek hızlı diferansiyel çiftler için kararlı
✅ Sabit 2.0mm eşleşmiş istifleme yüksekliği, ince modül tasarımı için hassas kart aralığı kontrolü
✅ 120 pinli yüksek yoğunluklu, 0.4mm pitch SMT yüzey montajı, kompakt ayak izi
✅ Bant ve Makara ambalajı, SMT montaj hattı için doğrudan alma ve yerleştirme
Ürün Açıklaması
| Kategori |
Ürün |
Özellik |
| Elektriksel |
Anma Akımı |
Kontak başına 0.3A |
|
Anma Gerilimi |
30V AC/DC |
|
Kontak Direnci |
Maks 90mΩ |
|
İzolasyon Direnci |
Min 50MΩ @100V DC |
|
Dayanım Gerilimi |
100V AC, 1 dk, arıza yok |
| Mekanik |
Pitch |
0.4 mm |
|
Pin Sayısı |
120P |
|
Eşleşmiş Yükseklik |
2.0 mm |
|
Eşleşme Döngüleri |
≥10 döngü |
|
Kendi Kendine Hizalama Aralığı |
±0.33mm X/Y yönü |
| Malzeme ve Kaplama |
Gövde |
Yüksek sıcaklık LCP, siyah |
|
Kontak Malzemesi |
Fosfor Bronz |
|
Kontak Kaplama |
Kontak alanında altın kaplama, nikel bariyer |
| Çevresel |
Çalışma Sıcaklığı |
-55℃ ~ +125℃ |
|
Uyumluluk |
RoHS, REACH SVHC uyumlu |
| Lehimleme Kılavuzu |
Montaj Tipi |
SMT reflow lehimleme |
|
Reflow Profili |
Standart SMT kurşunsuz reflow eğrisini izleyin; lehim emme önleyici yapı |
Çapraz Referans / Alternatif
Şunun için doğrudan uyumlu yedekHirose DF40TC(2.0)-120DS-0.4 serisi soket. Pinout, ayak izi, istifleme yüksekliği ve eşleşme arayüzü tamamen eşleşir. Alternatif çapraz kontrol: İkinci kaynak yeterliliği için Molex, Amphenol 0.4mm yüksek hızlı BTB serisi ile karşılaştırın.
Not: Parçamız, BOM maliyetini düşürmek ve tedarik riskini azaltmak için ideal olan bir form-uyum-fonksiyon eşdeğeridir.
Ürün Özelliği
- Kör eşleştirme ve kendi kendine hizalama için dahili kılavuz kanatçıkları, manuel/otomatik montaj sırasında sağlam hasar önleyici
- Lehim emme önleyici yapı, reflow sırasında lehimin kontağa kadar yükselmesini önler
- Şok emici kanatçık tasarımı titreşimi ve eşleşme stresini emer, kararlı kontak direncini korur
- LCP yüksek sıcaklık gövdesi kurşunsuz reflow'a dayanır, yüksek sıcaklıkta çalışma ortamı için uygundur
- Optimize edilmiş kontak yay geometrisi, kararlı yüksek hızlı sinyal bütünlüğü, düşük çapraz konuşma
- 120 Pin yüksek yoğunluk, kompakt elektronikler için PCB alanından tasarruf sağlar
Ürün Avantajları
🔶 Hirose'ye ikinci kaynak alternatifi, orijinal markaya göre daha kısa teslim süresi ve daha iyi MOQ esnekliği
🔶 Göndermeden önce %100 süreklilik ve görsel denetim, düşük arıza oranı
🔶 Yüksek hızlı ayarlı kontak yapısı, yüksek hızlı diferansiyel sinyaller için doğrulanmış sinyal bütünlüğü
🔶 Sağlam güvenli tasarım, seri üretimde montaj reddetme oranını düşürür
🔶 Özel pin sayısı/istifleme yüksekliği mevcut, proje ön numune doğrulamasını destekler
🔶 Tam dokümantasyon desteği: Veri sayfası, 3D STEP, PCB ayak izi çizimi, test raporu
Uygulama
Endüstriyel kameralar,
LiDAR,
milimetre radar,
tıbbi endoskop modülleri,
taşınabilir yüksek hızlı test ekipmanları,
Yapay Zeka kenar bilişim modülleri,
dizüstü bilgisayar ve ince gömülü anakart,
ekran modülleri,
5G iletişim küçük modülleri.
Ambalaj
Bant ve Makara (Makara). Standart makara ambalajı, SMT otomatik alma ve yerleştirme makinesi ile uyumlu, doğrudan üretim hattınızda çalışır.
Teslim Süresi
- Numuneler: 3 iş günü
- Toplu Sipariş: 1~3 hafta
- MOQ: Pazarlık edilebilir
- Ücretsiz numuneler mevcut; hızlı numune teslim desteği
Fabrika Sertifikası ve Özel Hizmet
Sertifikalar: ISO9001, RoHS, REACH uyumlu.
- Numune Politikası: Ücretsiz numuneler mevcut, hızlı numune teslimi
- MOQ: Standart parçalar için düşük MOQ; istek üzerine özel pin sayısı/istifleme yüksekliği mevcut
- Özelleştirme: Özel PIN, istifleme yüksekliği, kaplama kalınlığı, özel proje gereksinimleri için koruma seçenekleri
- Tam mühendislik desteği: İsteğe bağlı olarak Veri sayfası, 2D/3D çizim, PCB ayak izi, test raporu mevcut
Mühendis Seçim Rehberi
- Öncelikle gerekli eşleşmiş istifleme yüksekliğini, pin miktarını ve sinyal hızı gereksinimini onaylayın
- Yerleşim dondurulmadan önce PCB ayak izini ve eşleşen başlık çiftini doğrulayın
- Yüksek hızlı PCIe / USB4 uygulaması için simülasyon için SI test raporu isteyin
- Titreşim / zorlu ortam uygulaması için titreşim ve termal döngü güvenilirlik testi verilerini sorun
- Seri BOM değişimi öncesinde prototip doğrulaması için ücretsiz numuneler sipariş edin
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor.
S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir.
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve para birimini RMB olarak ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle izleyin; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz.
S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj konusunda sorun yok; logonuzu veya diğer bilgileri ambalaja koyabiliriz. Sadece bunun bazı ek maliyetlere neden olacağını belirtmek gerekir.
S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
