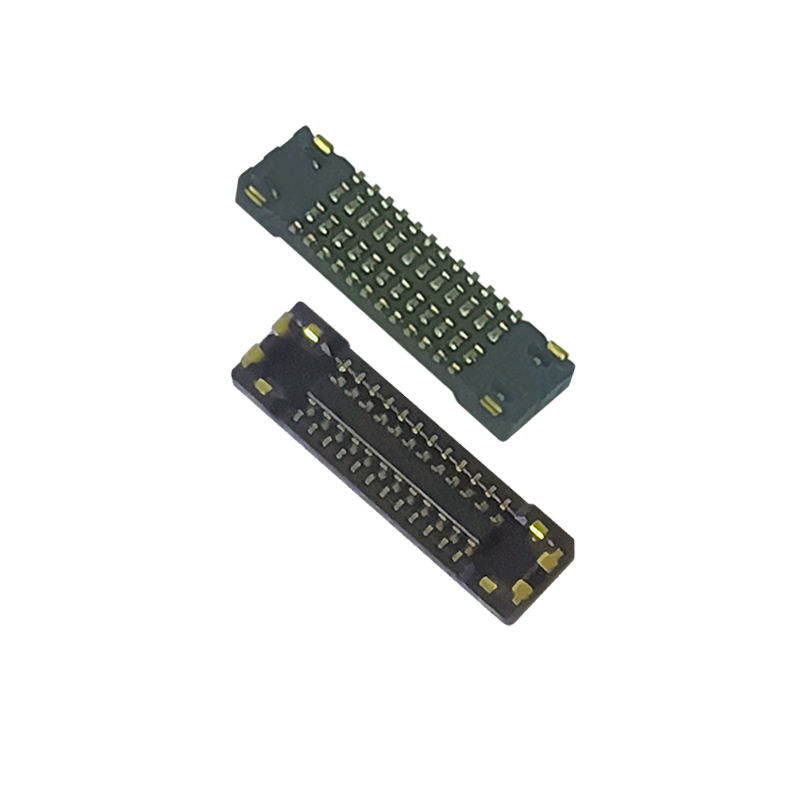

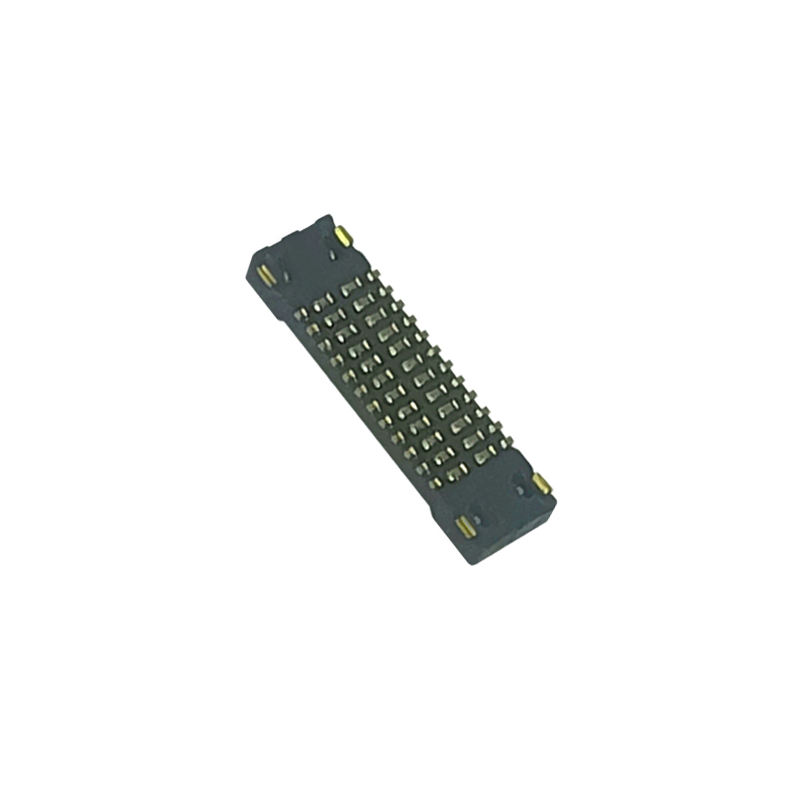

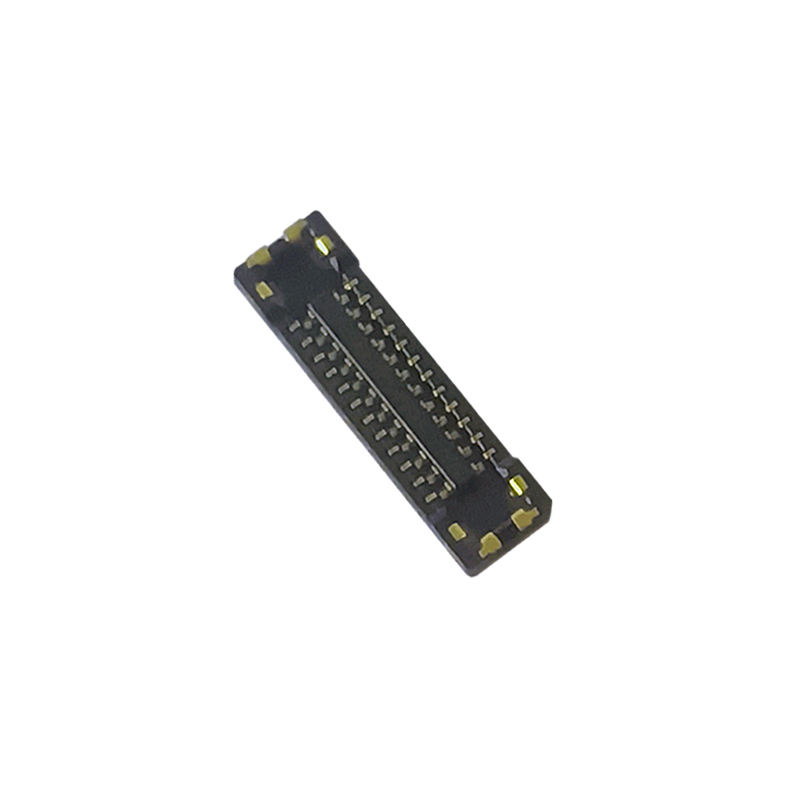

24Pin 0.35mm Dar Pitch BTB Kadın Koltuğu WP27D-S024VA1-R15000 Board-to-Board Mezzanine Bağlantıları Uyumlu Soket
Ürün Özellikleri
✅ Kör Eşleşme ve Kendini Hizalama yanlış hizalama karşıtı kılavuz çerçevesi, montaj kaymasını emiyor, manuel / otomatik eşleşme sırasında iğne hasarından kaçınır
✅ Yüksek hızlı sinyal bütünlüğü, kompakt çok katmanlı PCB yığımı için istikrarlı yüksek frekanslı iletim
✅ Sabit 0.7mm eşleştirilmiş yığma yüksekliği, ince profil cihaz tasarımı için hassas PCB boşluk kontrolü
✅ Çift noktalı temas yapısı, titreşim ve şok karşıtı, tam çiftleşme onayı için net tıklama geri bildirimi
✅ SMT bant rulo ambalajı, otomatik montaj hattınıza doğrudan al ve yerleştir
Ürün Tanımı
| Kategorisi |
Ürün |
Özellikleri |
| Elektrik Performansı |
Çıkış |
0.35mm. |
|
Pin Sayısı |
24P (Sinyal + entegre güç terminalleri) |
|
Adlık Voltaj |
50V AC/DC |
|
Rütbeli Akım |
Sinyal çubuğu:0.3A; Güç çubuğu:3.0A |
|
Temas direnci |
Sinyal ≤70mΩ; Güç ≤20mΩ (başlangıç) |
|
İzolasyon Direnci |
≥1000MΩ @250VDC |
|
Gürültüye dayanabilir |
150V AC, 60s arızası yok |
| Mekanik Performans |
Çiftlik Yüksekliği |
0.7mm |
|
Dayanıklılık |
30 çiftleşme döngüsü |
|
Çiftleşme / Çiftleşme Gücü |
Kontrol edilen düşük yerleştirme gücü, istikrarlı tutma gücü |
| Malzeme ve kaplama |
İletişim malzemesi |
Bakır alaşımı |
|
Kontakte Yapıştırma |
Çiftleşme alanında altın kaplama; Lehimlenmenin çıkmasını önlemek için nikel bariyeri |
|
İzolatör |
LCP yüksek sıcaklıklı plastik, UL94V-0 |
| Çevre |
Çalışma sıcaklığı |
-40°C ~ +85°C |
|
Uygunluk |
RoHS, REACH |
| Lehimlendirme Rehberi |
Montaj Tipi |
SMT yüzey montu |
|
Geri akış profili |
En fazla 260°C, standart SMT geri akışı |
Çapraz Referans / Alternatif
JAE WP27D-S024VA1-R15000'e uyumlu bir alternatif.
Aynı ayak izi, yığma yüksekliği, pin tanımı ve elektrik performansı.
JAE orijinal parçasının PCB düzenini gözden geçirmeden doğrudan değiştirilmesi.
Ayrıca, 0.35mm ultra ince tonluklu mezzanine uygulamaları için premium uluslararası BTB markalarına maliyetli bir alternatif olarak da hizmet vermektedir.
Ürün Özelliği
- Kör çiftleşme ve kendi kendine hizalama için yerleşik metal kılavuz çerçeve, küçük montaj kaymasını tolere eder, seri üretimde iğne bükülmesini önler
- Çift noktalı temas tasarımı, titreşim ve şok altında istikrarlı temas direncini korur
- Hibrit sinyal + güç entegre terminaller, PCB alanı tasarruf
- Düşük profilli 0,7 mm yığma yüksekliği, ince cihaz yığımı için idealdir
- Altın temas kaplama, mükemmel antioksidan ve yüksek frekanslı sinyal performansı
- Tutma güçlendirme yapısı, çiftleşme sırasında yalıtıcıyı korur
- Tam çiftleşmeyi onaylamak için açık sesli tıklama, eksik çiftleşme riskini azaltır
Ürün Avantajları
- Mühendis dostu bir yedek: Orijinal JAE parçası ile aynı ayak izi, PCB yeniden tasarımı gerekmez
- Daha iyi tedarik istikrarı: Kısa teslim süresi ile yurtdışındaki orijinal marka uzun teslim döngüleri
- Seri üretime hazır.: Sıkı coplanarity kontrolü, yüksek SMT montaj verimi
- Maliyet optimizasyonu: Yüksek frekans ve mekanik güvenilirliği feda etmeden rekabetçi fiyatlandırma
- Hızlı mühendislik desteği: Veri sayfası, 3D STEP dosyası, PCB izleri talep üzerine mevcuttur
Uygulama
giyilebilir cihazlar,
akıllı saatler,
AR/VR gözlükleri,
akıllı telefon alt modülleri,
tablet iç modülleri,
kompakt IoT sensörleri,
taşınabilir tıbbi elektronik,
küçük kamera modülleri,
Mini ekran modülleri.
Paketleme
Teyp ve rulo: 15.000 pcs / rulo.
Tamamen SMT toplama ve yerleştirme makineleri ile uyumlu ve doğrudan üretim hattınıza yüklemeye hazır.
Önderi Zamanı
- Örnekler: 3 iş günü
- Toplu sipariş: 1 ~ 3 hafta
- MOQ: Anlaşılabilir
- Ücretsiz örnekler desteklenir; mühendislik doğrulama için hızlı örnek serbest bırakılması
Fabrika Sertifikasyonu ve Özel Hizmet
Sertifikalar: ISO9001, RoHS, REACH uyumlu.
- Örnek Politikası: Ücretsiz örnekler mevcut, hızlı örnek serbest bırakma
- MOQ: Standart parçalar için düşük MOQ; talep üzerine özel iğne sayısı / yığma yüksekliği mevcuttur
- Özelleştirme: Özel PIN, yığma yüksekliği, kaplama kalınlığı, özel proje gereksinimleri için koruma seçenekleri
- Tam mühendislik desteği: Veri sayfası, 2D / 3D çizim, PCB izi, test raporu talep üzerine mevcuttur
Mühendis Seçimi Rehberi
- Gerekli eşleştirilmiş yığma yüksekliğinizi onaylayın: bu model 0.7 mm olarak sabitlenmiştir. Başka bir yığma yüksekliği gerekirse bize ulaşın.
- PCB izini doğrulayın: düzenleme dondurmadan önce sağladığımız izle çapraz kontrol edin.
- Çiftleme yöntemini değerlendirin: Bu parça kör çiftlemeyi destekliyor, hizalama zorluğu olan otomatik montaj veya manuel montaj için önerilmektedir.
- Yüksek hızlı tasarım: İmpedans / ekleme kaybı test verilerine ihtiyacınız varsa sinyal bütünlüğü ekibimizle iletişime geçin.
- İlk örnek: her zaman seri üretimden önce ücretsiz örneklerle prototip doğrulama çalışması yapın.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
