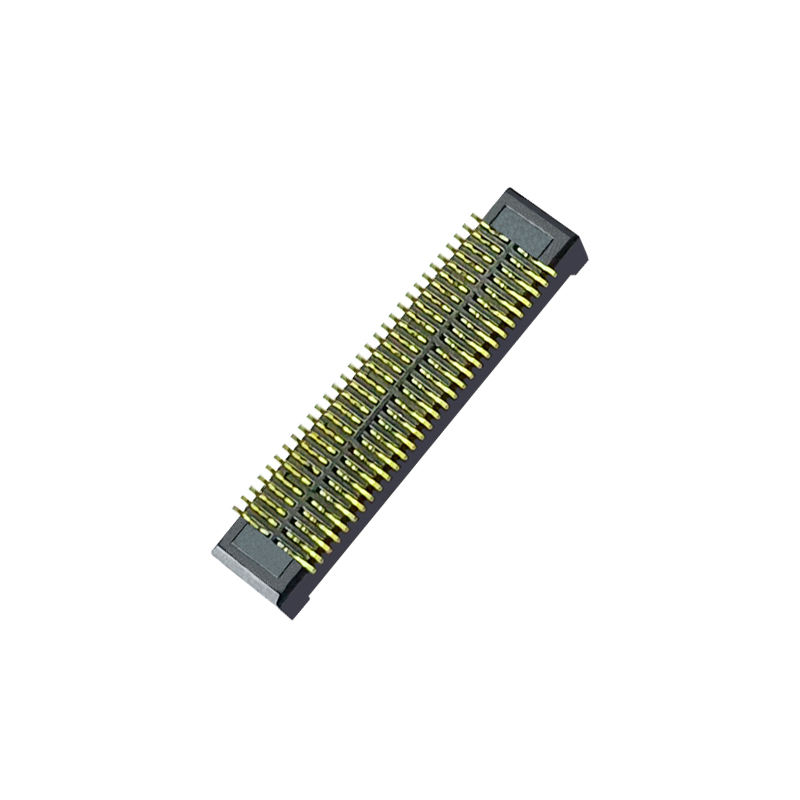

0.4mm Dar Alanlı Karttan Karta Mezzanine Konnektör Çift Sıra 12-Pin Uyumlu DF40TC-12DP-0.4 Erkek Kart Konnektörü
Ürün Öne Çıkanlar
- Kör Eşleştirme ve Kendi Kendine Hizalama: Dahili kılavuz nervürleri montaj ofsetini emer, manuel/otomatik eşleştirme sırasında pin hasarını önler
- Yüksek Hızlı Performans: PCIe 4.0 / 16Gbps'yi destekler, yüksek hızlı diferansiyel çiftler için kararlı sinyal bütünlüğü
- Kontrollü Eşleştirilmiş Yükseklik: Sabit 2.0mm istifleme yüksekliği, kompakt istiflenmiş modül tasarımı için hassas PCB boşluk kontrolü

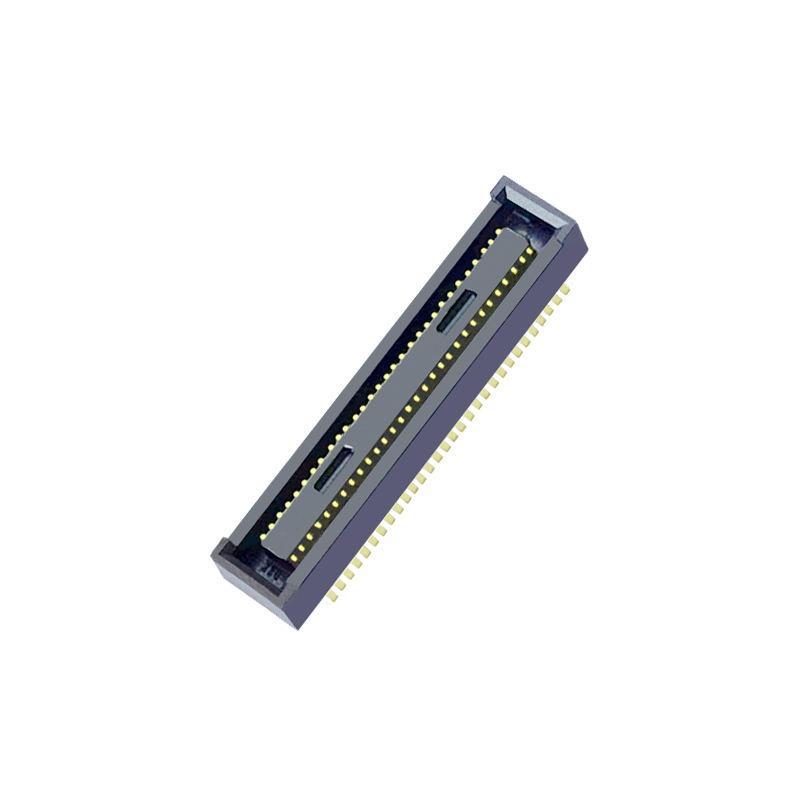

- 0.4mm ince hatve, 60 pozisyon, SMT yüzey montajlı dişi soket
Ürün Açıklaması
| Kategori |
Ürün |
Parametre |
| Elektriksel |
Kontak Hatvesi |
0.4 mm |
|
Pozisyon |
60P |
|
Anma Akımı |
0.3 A pin başına |
|
Anma Gerilimi |
30 V AC |
|
Kontak Direnci |
≤50 mΩ |
|
İzolasyon Direnci |
≥1000 MΩ |
|
Dayanım Gerilimi |
100 V AC / 1 dk |
|
Maksimum Veri Hızı |
16 Gbps (PCIe Gen4) |
| Mekanik |
Eşleştirilmiş İstif Yüksekliği |
2.0 mm |
|
Eşleştirme Döngüleri |
Minimum 10 döngü |
|
Kendi Kendine Hizalama Toleransı |
±0.33 mm XY ofseti |
|
Montaj Tipi |
SMT Yüzey Montaj |
| Malzeme ve Kaplama |
Gövde |
LCP, UL94V-0 |
|
Kontak Malzemesi |
Bakır Alaşım |
|
Kontak Kaplaması |
Nikel bariyer üzerinde altın kaplama |
|
Bariyer |
Lehim emme önleyici nikel duvar |
| Çevre |
Çalışma Sıcaklığı |
-40℃ ~ +125℃ |
|
Uyumluluk |
RoHS, REACH |
| Lehimleme |
Yeniden Akış Profili |
Kurşunsuz yeniden akış, IPC/JEDEC J-STD-020'yi takip edin |
|
Not |
Kontak alanında manuel lehimleme yok |
Çapraz Referans / Alternatif

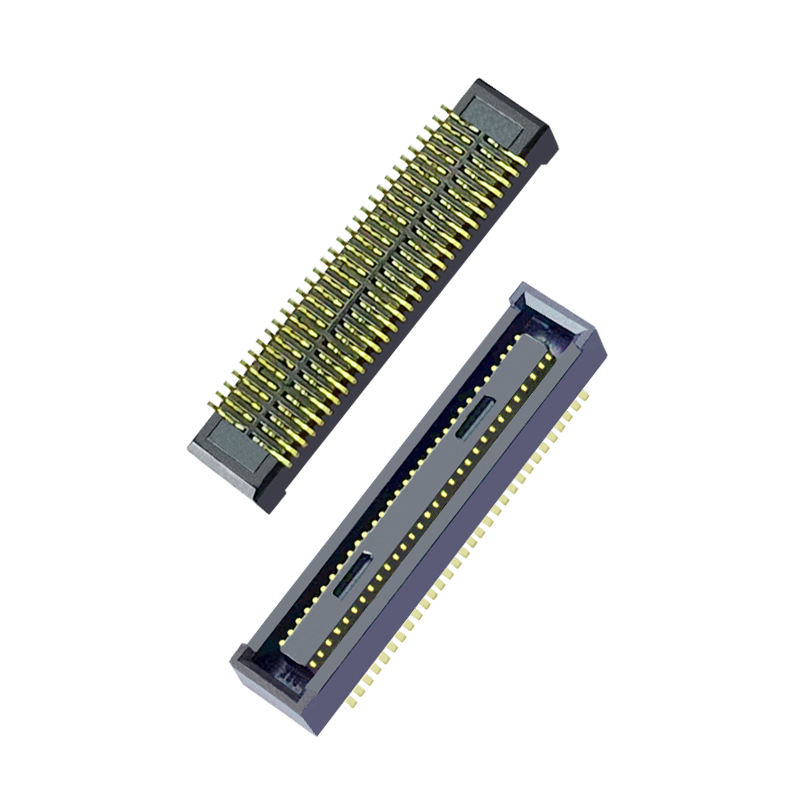

Doğrudan ayak izi ve performans uyumlu değiştirme Hirose DF40TC(2.0)-60DS-0.4V. Aynı PCB yerleşim deseni, eşleştirme arayüzü, elektriksel ve mekanik performans. HRS stok sıkıntısı, maliyet azaltma, çoklu kaynak tedarik stratejisi için doğrudan değiştirme. Değiştirme için PCB yerleşim modifikasyonu gerekmez.
Ürün Özelliği
- Kör eşleştirme ve kendi kendine hizalama için entegre kılavuz nervürleri, hizasızlıktan kaynaklanan montaj hurdasını azaltır
- SMT yeniden akış sırasında lehimin temas bölgesine sızmasını önleyen lehim emme önleyici bariyer
- Kompakt istiflenmiş montajlar için şok ve titreşim direncini artıran güçlendirilmiş yalıtkan yapısı
- Tamamen korumalı kontak yuvası, toz ve akı kirliliğini engeller
- Kararlı yüksek frekans özellikleri, yüksek hızlı sinyal iletimi için düşük çapraz konuşma
- Tam eşleştirmeyi doğrulamak için net dokunsal tıklama geri bildirimi
Ürün Avantajları
✅ Doğrudan değiştirme: HRS DF40TC serisi ile aynı ayak izi, sıfır yerleşim revizyonu
✅ Montaj dostu: Kendi kendine hizalama tasarımı yerleşim ofsetini tolere eder, daha düşük montaj arıza oranı
✅ Kararlı yüksek hızlı sinyal: Yüksek hızlı diferansiyel sinyal için optimize edilmiş kontak geometrisi
✅ SMT makara ambalajı: Otomatik alma ve yerleştirme makineleriyle doğrudan uyumlu
✅ Çoklu kaynak risk azaltma: Tek tedarikçi teslim süresi ve fiyat dalgalanmasından kaçının
✅ Fabrika doğrudan: Mühendislik doğrulama için esnek numune ve küçük parti desteği
Uygulama
- Endüstriyel kontrol modülleri
- Tıbbi kompakt gömülü kartlar
- Kamera/görüntü sensörü modülleri
- El tipi taşınabilir cihazlar
- SSD / yüksek hızlı depolama modülleri
- Otomotiv yardımcı elektronik montajları
- Tüketici elektroniği istiflenmiş PCB çözümleri
Ambalajlama
Bant ve Makara (Makara ambalajı): SMT alma-yerleştirme makinesi için standart makara ambalajı. Parçalar, yeniden paketlemeye gerek kalmadan doğrudan otomatik üretim hattınıza yüklenebilir. Küçük parti prototipleri için kesme bant hizmeti mevcuttur.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
Fabrika Sertifikası ve Özel Hizmet
Sertifikalar: ISO9001, RoHS, REACH uyumlu.
- Numune Politikası: Ücretsiz numuneler mevcuttur, hızlı numune teslimi
- MOQ: Standart parçalar için düşük MOQ; istek üzerine özel pin sayısı/istifleme yüksekliği mevcuttur
- Özelleştirme: Özel PIN, istifleme yüksekliği, kaplama kalınlığı, özel proje gereksinimleri için koruma seçenekleri
- Tam mühendislik desteği: İsteğe bağlı olarak veri sayfası, 2D/3D çizim, PCB ayak izi, test raporu mevcuttur
Mühendis Seçim Rehberi
- Gerekli eşleştirilmiş istif yüksekliğini (DF40TC serisinden birden fazla yükseklik varyantını destekliyoruz) onaylayın
- PCB ayak izini doğrulayın; bu parça HRS DF40TC(2.0)-60DS-0.4V yer desenine uyar
- Yüksek hızlı gereksinimi kontrol edin: PCIe4 / 16Gbps sinyali için eşleştirilmiş çift yönlendirme kullanın
- Mekanik kontrol: 0.33mm kendi kendine hizalama aralığı; aşırı eşleştirme kuvvetinden kaçının
- SMT: Standart kurşunsuz yeniden akış profilini kullanın; PCB ayak izi önerimize göre şablon açıklığı tasarımı
- Yığın simülasyonu veya eşleştirme doğrulama desteği için mühendislik ekibimizle iletişime geçin
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ile ödeme yapabilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile para ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip edin; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi, şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz
S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj konusunda sorun yok; logonuzu veya diğer bilgileri ambalaja koyabiliriz. Sadece bunun bazı ek maliyetlere neden olacağını belirtmek gerekir.
S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
