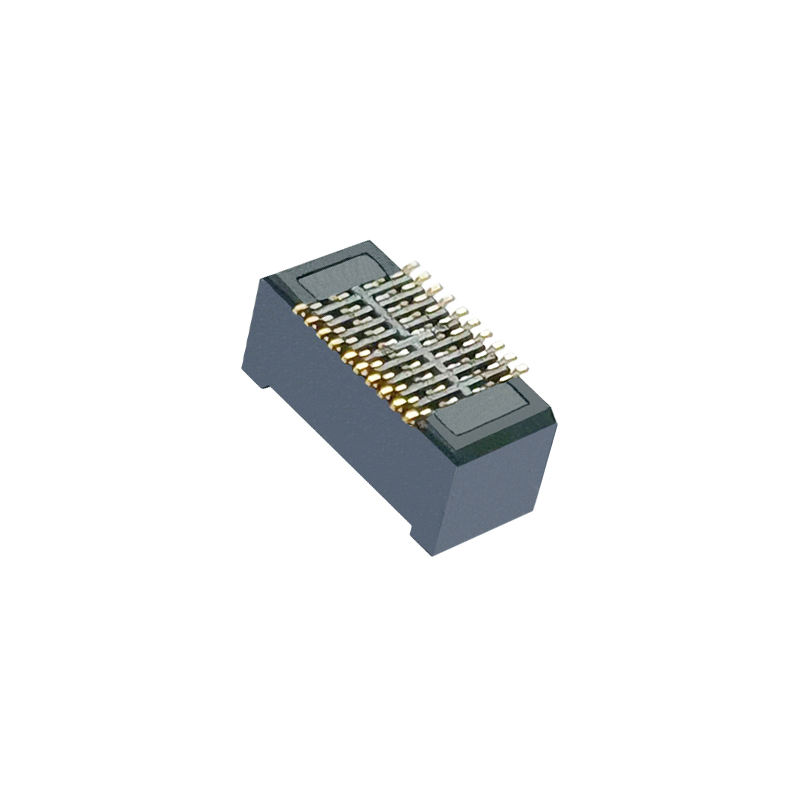

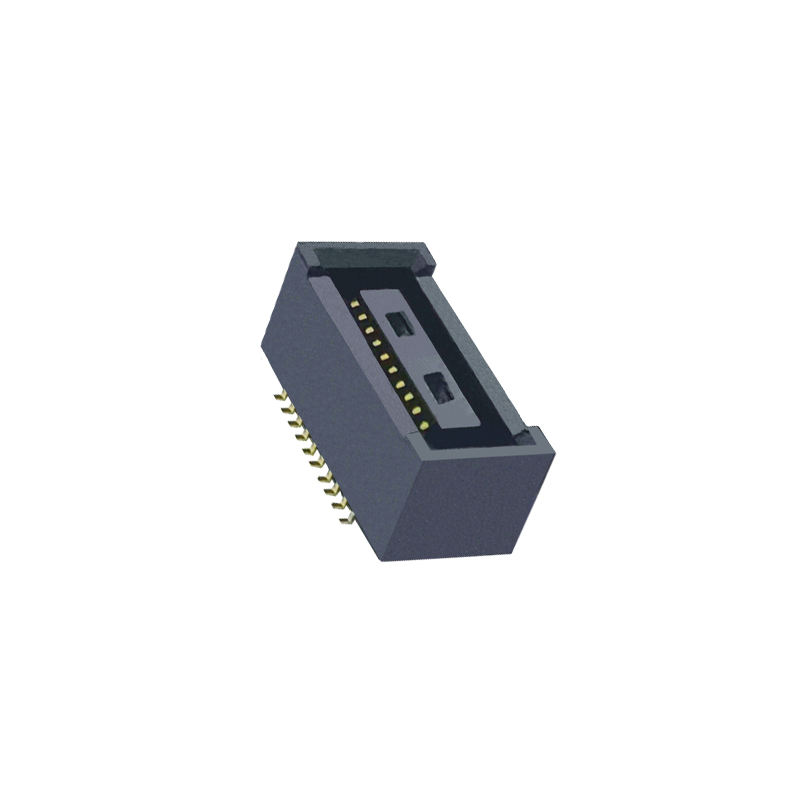

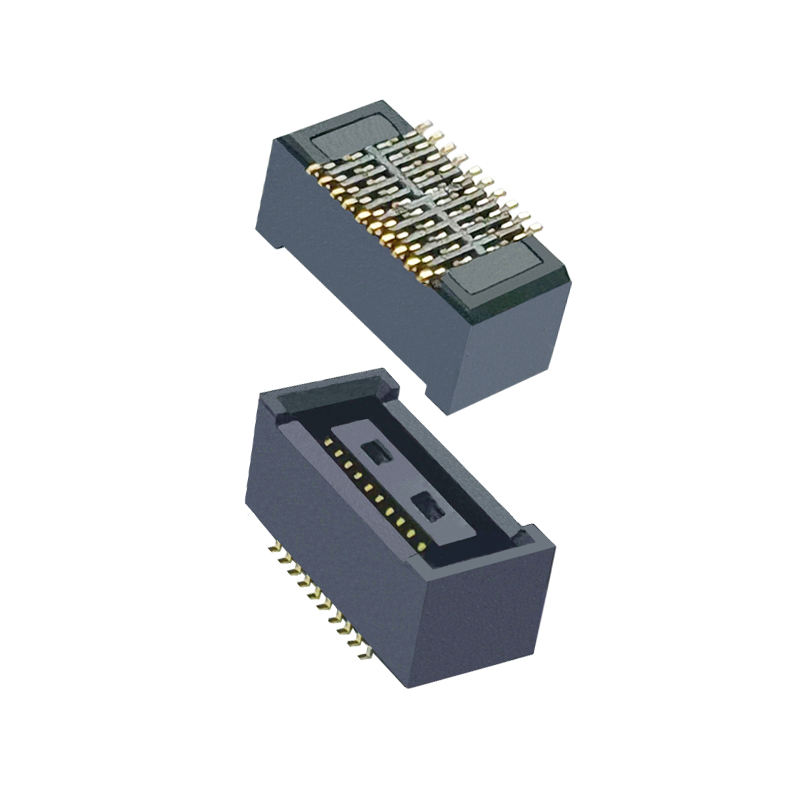

Board to Board Connector DF40HC (4.0)-20DS-0.4 -0.4mm Pitch Double Row BTB Kadın ile uyumlu
Ürün Özellikleri
✅ Kör Eşleşme ve Kendini Hizalama: Rehber kaburgalar ± 0.33mm XY yüzen tolerans sağlar, PCB montajı ofsetini emiyor, kör doklama sırasında iğne hasarından kaçınır
✅ Yüksek Hızlı Sinyal Performansı: MIPI, USB3.1 Gen2, PCIe sinyal aktarımı ile tamamen uyumlu, 20Gbps'e kadar destekler
✅ Sabit Eşleşme Yüksekliği: 4.0mm: Kontrol edilen PCB boşluğu için hassas yığın yüksekliği kontrolü, istikrarlı çoklu tablo mekanik tasarımı
✅ SMT Teyp & Bobin Ambalajı: Seri üretimi için otomatik toplama ve yerleştirme makineleri ile doğrudan uyumludur
✅ Lehimlenmeye Karşı Vicking Bariyeri: Nikel bariyeri, lehimlenmenin temas alanına sürünmesini engeller, lehimleme verimini arttırır
Ürün Tanımı
| Kategorisi |
Ürün |
Özellikleri |
| Elektrikli |
Çıkış |
0.4 mm |
|
Pin Sayısı / Satırlar |
20 iğne, çift sıra |
|
Bağlantı başına nominal akım |
0.3 A |
|
Adlık Voltaj |
30 V DC |
|
Temas direnci |
≤30 mΩ |
|
İzolasyon Direnci |
≥ 500 MΩ @ 500V DC |
|
Gürültüye dayanabilir |
250V AC 1 dakikalığına |
| Mekanik |
Çiftlik Yüksekliği |
4.0 mm |
|
Kendini hizalama aralığı |
±0,33 mm X / Y ekseni |
|
Çiftleşme Döngüleri |
En az 30 adet. |
|
Montaj Tipi |
SMT yüzey montajı |
| Malzeme ve kaplama |
Konut |
LCP, UL94 V-0 |
|
İletişim malzemesi |
Fosfor Bronz |
|
Çiftleşme alanı kaplama |
Nikel bariyerinin üzerinde altın kaplama (0.2μm) |
|
Terminal kaplama |
Nikel üzerine teneke |
| Çevre |
Çalışma sıcaklığı |
-35°C ~ +85°C |
|
Uygunluk |
RoHS, REACH |
| Lehimlendirme Rehberi |
Geri akış profili |
Standart SMT geri akışı, en yüksek sıcaklık ≤260°C, en fazla 10 saniye |
Çapraz Referans / Alternatif
Bu BTB kadın kapıPin-to-pin, ayak izi, Hirose DF40HC (4.0) -20DS-0.4V (51) ile uyumludur.Mühendisler prototip doğrulama ve seri üretim için bir alternatif olarak kullanabilirler. Aynı PCB ayak izi, aynı çiftleşme arayüzü, PCB yeniden tasarımı gerekmez.
Farklama notu: Fabrika doğrudan tedarik, daha kısa teslim süresi, esnek MOQ, uluslararası marka kıtlığı ve fiyat dalgalanmalarından kaçınmak için istikrarlı uzun vadeli tedarik.
Ürün Özelliği
- Dahili polarizasyonAptallıkAnahtar, ters çiftleşmeyi ve iğne ezmesini engeller.
- Her iki tarafta da şok emici takviye kaburgaları, montaj ve titreşim sırasında mekanik stresleri emiyor
- Çiftleşme sırasında kapalı temas yapısı, toz ve kirlilik koruması
- Tam olarak eşleştirildiğinde açık dokunmatik tıklama geri bildirimi, kolay montaj denetimi
- SMT'nin sabit bir şekilde yerleştirilmesi için yeterli vakum alıcı alanı
Ürün Avantajları
- Değiştirme: Başlangıçta Hirose DF40 serisini kullanan projeler için düzen değişikliğine gerek yoktur
- Yüksek verimli tasarım: Lehimlenmeye karşı nikel bariyeri, lehimleme reddedilme oranını azaltır
- Tedarik istikrarı: Yurt içi hassas bağlantı tesisi, yurtdışındaki marka stoklarının kesilmesine tabi değildir
- Hızlı mühendislik desteği: donanım doğrulama için ücretsiz örnekler; hızlı çizim ve DFM desteği
- Maliyet optimize edildi: Fabrika toptan fiyatı, orta ve yüksek hacim için daha iyi toplam BOM maliyeti
Uygulama
- Elde tutulabilen akıllı cihazlar, ekran modülleri
- Kamera modülleri, MIPI sinyal bağlantısı
- Portatif tıbbi elektronikler
- IoT cihazları, sensör modülleri
- Endüstriyel küçük kontrol panelleri
- Dizüstü bilgisayar/tablet için yardımcı PCB yığımı
Paketleme
Teyp ve Rulo (Rulo ambalajı):SMT toplama ve yerleştirme makinesi için standart rulo ambalajı. Parçalar yeniden paketlemeden otomatik üretim hattınıza doğrudan yüklenebilir. Küçük parti prototipleri için kesme bantı hizmeti mevcuttur.
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
Sertifikalar: ISO9001, RoHS, REACH
- MOQ: Standart parçalar için düşük MOQ
- Örnek Politikası: Destek ücretsiz örnekler; müşteri sadece nakliye masraflarını karşılar; hızlı örnek serbest bırakma
- Özelleştirme: Özel iğne sayısı, yığın yüksekliği, kaplama kalınlığı, istek üzerine mevcut olan konut rengi.
Mühendis Seçimi Rehberi
- Gerekli eşleştirme yüksekliğini onaylayın: bu model = 4,0 mm yığın yüksekliği
- Düzenleme dondurmadan önce PCB ayak izi DF40HC serisi eşleşmelerini doğrulayın
- Yüksek titreşimli uygulamalar için kilitleme ve mekanik tutma gerekliliğini onaylayın.
- Yüksek hızlı sinyal (≥10Gbps): İsteğe bağlı olarak impedans kontrolü simülasyonu mevcuttur
- Eğer gerekirse alternatif parça önerisi için mühendisimize iğne sayımı, yığın yüksekliği, temp gereksinimini gönderin
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
