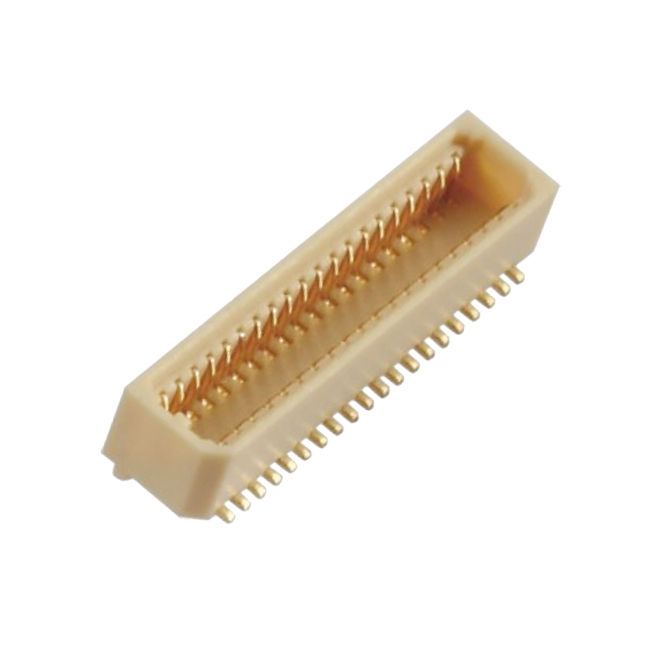

BTB 0.8mm Pitch 40PIN SMT Hirose Değiştirme Elektrikli Kadın Soket Bağlantısı
Ürün Özellikleri
✅Kör Eşleştirme ve Kendini Hizalama Yanlış Hizalama Anti Tasarımı: Dahili rehberli patron montaj ofsetini emer, manuel / otomatik eşleştirme sırasında iğne hasarını önler, PCB yeniden işleme oranını azaltır
✅ Yüksek Hızlı Sinyal Bütünlüğü: Optimize edilen impedans kontrolü, sinyal hatları için istikrarlı yüksek hızlı iletim
✅ Sabit Eşleştirilmiş Yükseklik: Dokunaklı yığma yüksekliği kontrolü, ince ürün mekanik tasarımı için tutarlı tahta mesafesi
✅ 0.8mm ince pitch 40PIN yüksek yoğunluk, SMT yüzey montajı, temas başına 0.5A
✅ Doğrudan Hirose değiştirme: PCB yeniden tasarımı olmadan Pin ayak izi uyumlu, drop-in alternatif
Ürün Tanımı
| Kategorisi |
Ürün |
Spesifikasyon |
| Elektrikli |
Rütbeli Akım |
0.5A temas başına |
|
Adlık Voltaj |
50V AC/DC |
|
Temas direnci |
≤50mΩ |
|
İzolasyon Direnci |
≥1000MΩ @100VDC |
|
Voltajı Dayan |
100V AC, 1 dakikada arıza yok. |
| Mekanik |
Çıkış |
0.8mm |
|
Pin Sayısı |
40PIN, Kadın Soket |
|
Montaj Tipi |
SMT yüzey montu |
|
Çiftleşme Döngüleri |
≥500 kez |
|
Çiftlik Yüksekliği |
Özel kullanılabilir (gerekli yığın yüksekliğini belirtin) |
| Malzeme ve kaplama |
İletişim malzemesi |
Fosfor Bronz |
|
Kontakte Yapıştırma |
Altın Nikel üzerinde |
|
Konut malzemeleri |
LCP, UL94 V-0 |
| Çevre |
Çalışma sıcaklığı |
-40°C ~ +85°C |
|
Uygunluk |
RoHS, REACH, SVHC. |
| Lehimlendirme Rehberi |
Geri akış profili |
J-STD-020 uyarınca, en yüksek sıcaklık ≤260°C, en fazla 5 saniye |
Çapraz Referans / Alternatif
Hirose FX18 serisi 0.8 mm uzunluğunda 40 pinlik BTB kapı için drop-in yedek.
- Aynı PCB ayak izi ve pin atama; PCB düzenini değiştirmek gerekmez
- Orijinal Hirose çiftleşme başlığı ile birleştirilebilir
- Maliyet etkin ikinci kaynak, uzun teslim sürelerini ve tedarik kıtlığı riskini çözüyor
- Aynı zamanda karşılaştırılabilir Molex / TE 0.8mm pitch 40P BTB serisine alternatif
Ürün Özelliği
- Anti-dummy anahtarı + kendi kendini hizalama kılavuz yapısı, kör çiftleşmeyi destekler, ters yerleştirmeyi ve iğne bükülmesini önler
- Fosfor bronz yay temas tekrarlı çiftleşme sonra istikrarlı temas kuvveti korur
- LCP yüksek sıcaklıklı kaplama, deformasyon olmadan kurşunsuz geri akış lehimlenmesine dayanır
- 0.8 mm incelik, 40 pin yüksek yoğunluk, kompakt elektronikler için PCB alanını tasarruf eder
- Yassı lehimle birlikte SMT terminali, kararlı seçme ve yer için mükemmel coplanarity
Ürün Avantajları
- Tedarik istikrarı: Fabrika doğrudan üretimi, numuneler için MOQ bariyeri yok, uzun OEM teslim sürelerini atlamak
- Mühendis tarafından doğrulanmış ayak izi: Önceden test edilmiş uyumluluk, doğrulama döngünüzü azaltın
- Sürekli kaplama kontrolü: Tekdüze altın kaplama kalınlığı, istikrarlı sinyal ve korozyona karşı
- Otomasyon hazır.: SMT toplama ve yerleştirme makineleri için bant ve rulo ambalajı
- Özelleştirilebilir: Proje başına eşleştirilmiş yüksekliği, kaplama kalınlığını, iğne sayısını ayarlayın
Uygulama
Endüstriyel kontrol modülleri,
Akıllı IoT cihazları,
el aletleri,
Tıbbi elektronik,
Ekran modülleri,
Otomobil yardımcı elektronikleri,
tüketici ince cihazları,
İletişim geçidi PCBA kartı yığma
Paketleme
Teyp ve Rulo (Rulo ambalajı):SMT toplama ve yerleştirme makinesi için standart rulo ambalajı. Parçalar yeniden paketlemeden otomatik üretim hattınıza doğrudan yüklenebilir. Küçük parti prototipleri için kesme bantı hizmeti mevcuttur.
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Kişiselleştirme kullanılabilir: Eşleşmiş yığın yüksekliği modifikasyonu, kaplama kalınlığı, konumlandırma direkleri, koruma rengi, iğne sayımı değişikliği, OEM işareti.
- Örnek Politikası: Ücretsiz örnekleri destekle, hızlı örnek çıkışı.
- MOQ: Standart ürünler için düşük MOQ; özel aletler için MOQ mühendislik tarafından onaylanmalıdır.
- Satış öncesi mühendislik incelemesi, çizim doğrulama ve güvenilirlik testi raporunu isteğe bağlı olarak sağlıyoruz.
Mühendis Seçimi Rehberi
- Onaylamak gerekiyor.Çiftlik YüksekliğiÖncelikle, 0.8mm 40P serisi için çoklu yığma yüksekliği seçeneklerimiz var.
- Layout dondurmadan önce sağlanan veri sayfasına karşı PCB ayak izini doğrulayın
- Yüksek hızlı sinyal uygulamaları için, bir impedans test raporunu isteyin.
- Eğer çiftleşme parçanız orijinal bir Hirose başlığı ise, toplu denemeden önce çiftleşme uyumluluğunu onaylayın.
- Çalışma sıcaklığı > 85°C veya titreşim yoğun ortamlar, lütfen iletişim yükseltmesi için bize bildirin
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
