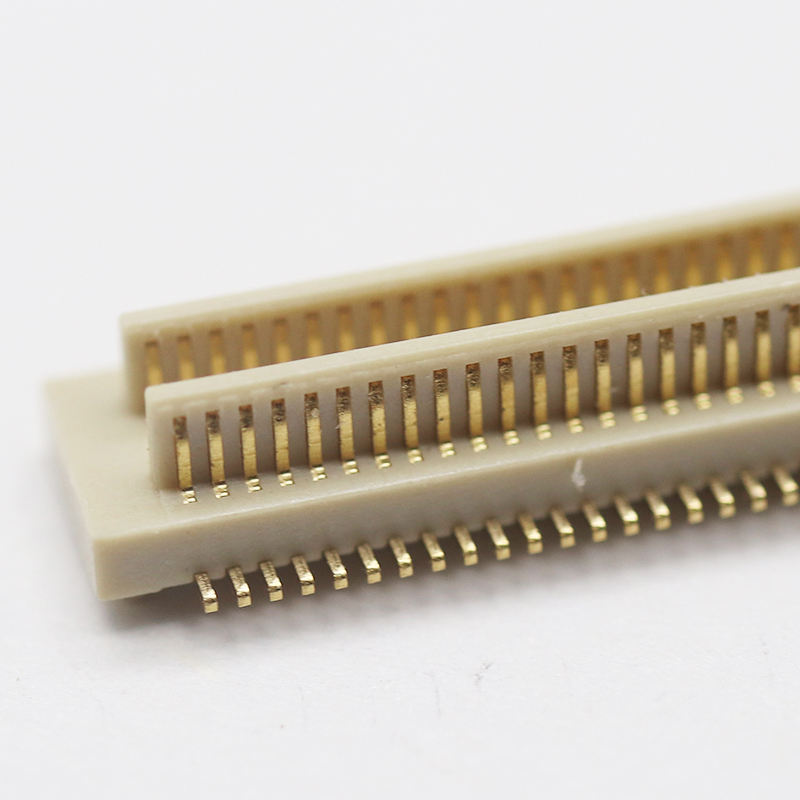

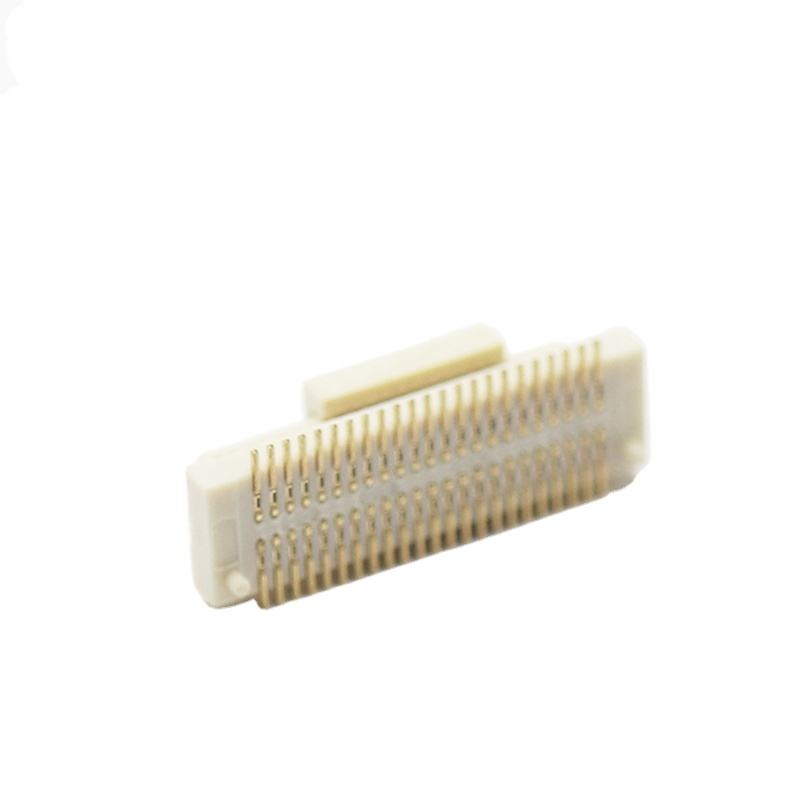

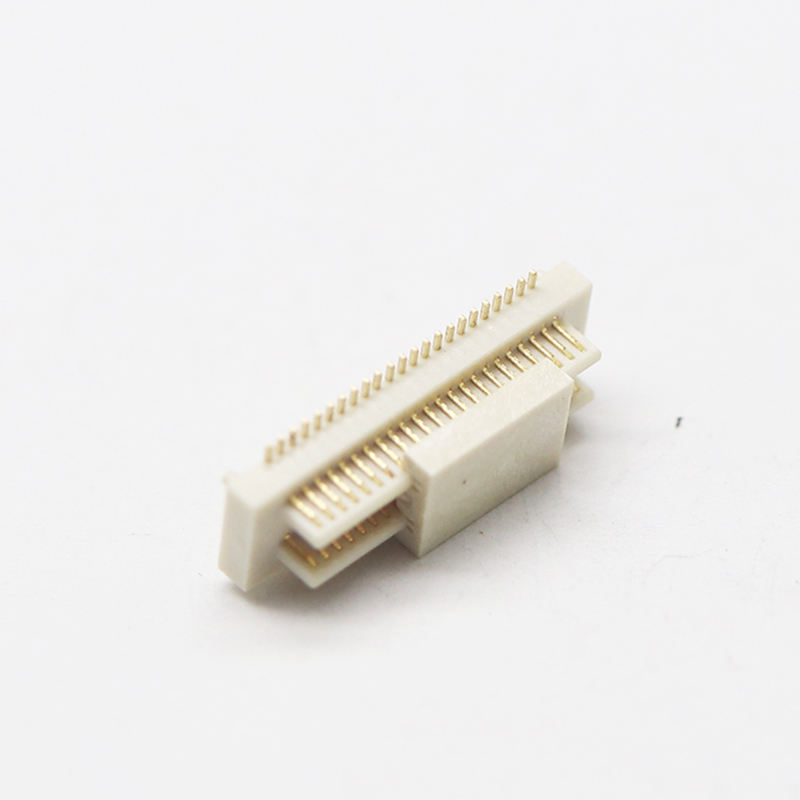

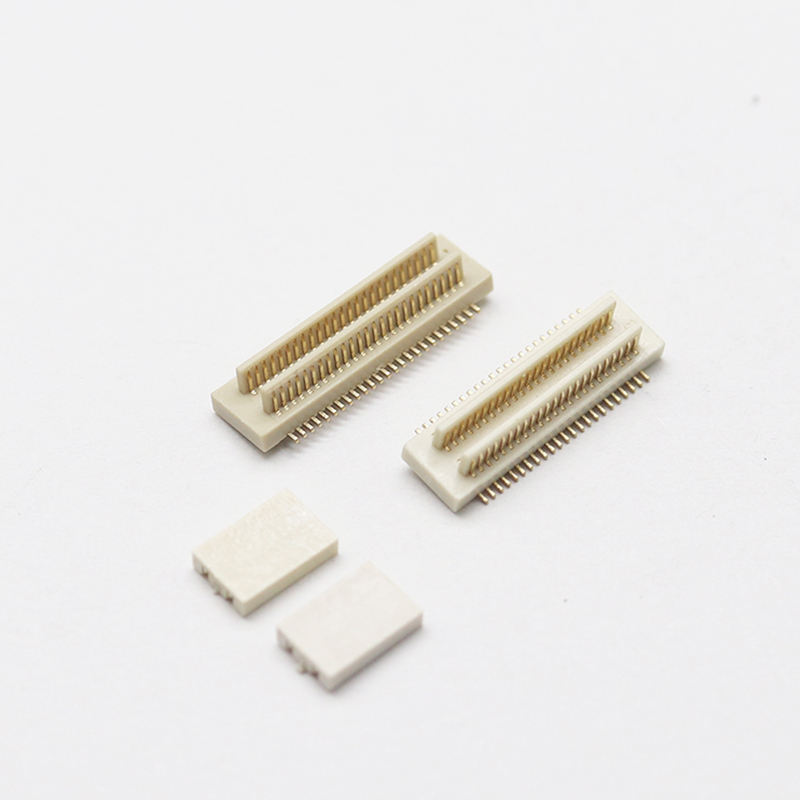

0.8mm Pitch 40 Pin 2*20p Erkek Konnektör SMT Lehimli Yığın Yüksekliği PCB Başlık Konnektörü
Ürün Öne Çıkanlar
- Kör Eşleştirme / Kendi Kendine Hizalama ve Tersine Karşıtı Anahtar Tasarımı: Dahili kılavuz nervürleri ve akıllıca tasarlanmış çentik, montaj ofsetini emer, yanlış polarite takılmasını önler; otomatik PCB yığınlama sırasında kör eşleştirmeye izin verir, montaj hurdasını azaltır.
- Yüksek Hızlı Sinyal Bütünlüğü: Optimize edilmiş kontak geometrisi, kontrollü diferansiyel empedans, ekran, sensör ve kompakt bilgi işlem modülleri için yüksek hızlı seri sinyal iletimini destekler.
- Tanımlanmış Eşleştirilmiş Yığın Yüksekliği: Eşleştirmeden sonra sabit yığınlama yüksekliği, hassas PCB boşluk kontrolü, yığılmış kart tasarımı için tutarlı mekanik boyutlar.
- 0.8mm Pitch 2*20p Çift Sıra Düzeni: 40 konumlu yüksek yoğunluklu, SMT erkek başlık, PCB alanından tasarruf etmek için kompakt ayak izi.
Ürün Açıklaması
| Kategori |
Ürün |
Özellikler |
| Elektriksel Performans |
Akım Değeri |
Temas başına 0.5A |
|
Voltaj Değeri |
100V DC |
|
Temas Direnci |
≤20mΩ |
|
İzolasyon Direnci |
≥500MΩ @500V DC |
|
Dielektrik Dayanım Gerilimi |
500V AC, 1dk, arıza yok |
| Mekanik Performans |
Pitch |
0.8mm |
|
Pin Sayısı |
40p, 2*20p çift sıra |
|
Eşleştirme Döngüleri |
Minimum 50 döngü |
|
Eşleştirilmiş Yığın Yüksekliği |
Özel tanımlanmış eşleştirilmiş yükseklik |
|
Eşleştirme / Ayırma Kuvveti |
Düşük takma kuvveti, kararlı tutma kuvveti |
| Malzeme ve Kaplama |
Gövde |
Yüksek sıcaklık termoplastiği, UL94 V-0 |
|
Temas Malzemesi |
Fosfor bronz / Bakır alaşımı |
|
Temas Kaplaması |
Eşleştirme alanında seçici altın kaplama, nikel bariyer alt kaplama; lehim kuyruğu kalay kaplama |
| Çevre |
Çalışma Sıcaklığı |
-40℃ ~ +85℃ |
|
Uyumluluk |
RoHS, REACH |
| Lehimleme Kılavuzu |
Montaj Tipi |
SMT Yüzey Montajı |
|
Yeniden Akış Profili |
Kurşunsuz yeniden akış, tepe sıcaklığı ≤260℃, tepe noktasında bekleme süresi ≤30s |
|
El Lehimleme |
Maksimum 350℃, pin başına ≤5s |
Çapraz Referans / Alternatif
Molex, JAE, Hirose, ACES'ten eşdeğer 0.8mm pitch 40pin BTB erkek başlık serisi için doğrudan alternatif.
- Onay üzerine referans serisi ile aynı ayak izi, pin ataması ve yığınlama yüksekliği.
- Mühendislik ekibimiz PCB ayak izi uyumluluğunu doğrulayabilir ve düzeniniz için bir boyutlu çizim sağlayabilir.
- İthal parçalara göre daha düşük teslim süresi ve toplam maliyet; ikame için büyük PCB yeniden tasarımına gerek yok.
Ürün Özelliği
- SMT erkek başlık, çift sıra 2×20p, 0.8mm ince hatve.
- Kör eşleştirme için akıllıca tasarlanmış tersine karşıtı anahtar + kendi kendine hizalama kılavuzu, montaj sırasında pin hasarını önler.
- Yüksek sıcaklık gövdesi, yeniden akış lehimlemeden sonra kararlı, deformasyon yok.
- Güvenilir temas ve oksidasyon direnci için seçici altın kaplama.
- Tutarlı yığın yüksekliği, titreşim ve şok altında iyi mekanik stabilite.
- Özelleştirilebilir: eşleştirilmiş yükseklik, altın kalınlığı, gövde rengi ayarlanabilir, konumlandırma pimleri eklenebilir.
Ürün Avantajları
- Montaj Dostu: Kendi kendine hizalama kılavuzları, küçük kart ofsetlerini tolere eder, manuel/otomatik eşleştirme hata oranını azaltır.
- Yüksek Sinyal Güvenilirliği: Ayarlanmış kontak yapısı, yüksek hızlı arayüzler için sinyal bütünlüğünü korur.
- SMT Hazır: Mevcut SMT hattınızda doğrudan alma ve yerleştirme için bant ve makara ambalajı.
- Maliyet ve Tedarik İstikrarı: Yerel hassas fabrika, denizaşırı markalara göre daha kısa teslim süresi; doğrulama için ücretsiz numuneler.
- Mühendislik Desteği: Veri sayfası, 2D/3D STEP dosyaları, donanım tasarımınız için ayak izi önerisi mevcuttur.
Uygulama
- Ekran modülü, kamera sensörü kartı bağlantısı
- IoT kontrol kartı, giyilebilir elektronik
- Tıbbi kompakt PCB modülleri
- Endüstriyel el cihazları, POS terminalleri
- Robotik sensör alt kartı, yığılmış PCB montajları
- İletişim küçük form faktörlü modüller
Ambalaj
Bant ve Makara (Makara ambalajı): SMT alma-yerleştirme makinesi için standart makara ambalajı. Parçalar, yeniden paketlemeye gerek kalmadan otomatik üretim hattınıza doğrudan yüklenebilir. Küçük parti prototipleri için kesme bant hizmeti mevcuttur.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Özelleştirme mevcut: Eşleştirilmiş yığın yüksekliği değişikliği, kaplama kalınlığı, konumlandırma pimleri, gövde rengi, pin sayısı değişikliği, OEM işaretleme.
- Numune Politikası: Ücretsiz numuneleri destekler, hızlı numune çıktısı.
- MOQ: Standart ürünler için düşük MOQ; özel takım MOQ mühendislik tarafından onaylanacaktır.
- Talep üzerine satış öncesi mühendislik incelemesi, çizim doğrulama ve güvenilirlik test raporu sunuyoruz.
Mühendis Seçim Rehberi
- Gerekli eşleştirilmiş yığın yüksekliğini önce onaylayın; bu, yığılmış PCB boşluğu için kritik boyuttur.
- Eşleştirme ortağını (dişi soket) doğrulayın; uyumluluk kontrolü için dişi parça numarasını gönderin.
- Çalışma ortamınıza göre altın kaplama kalınlığını tanımlayın: yüksek titreşim / uzun ömürlü ekipmanlar için daha kalın altın.
- Ambalajı onaylayın: SMT seri üretimi için makara, prototip küçük parti için yalnızca tepsi.
- Sipariş vermeden önce parazit ve eşleştirme boşluğunu kontrol edebilmemiz için PCB düzen çizimini veya 3D modelini gönderin.
- Seri üretimden önce her zaman ücretsiz numunelerle elektriksel ve eşleştirme doğrulamasını yapın
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Bir numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile para ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü hakkında ne düşünüyorsunuz?
C: ISO9001'i kesinlikle takip ediyoruz; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi, şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir özellik ve fiyat listesi vereceğiz
S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalajlar yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalajlar hakkında, sorun değil; logonuzu veya diğer bilgileri ambalaja koyabiliriz. Sadece bunun bazı ek maliyetlere neden olacağını belirtmek gerekir.
S: Ne sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
