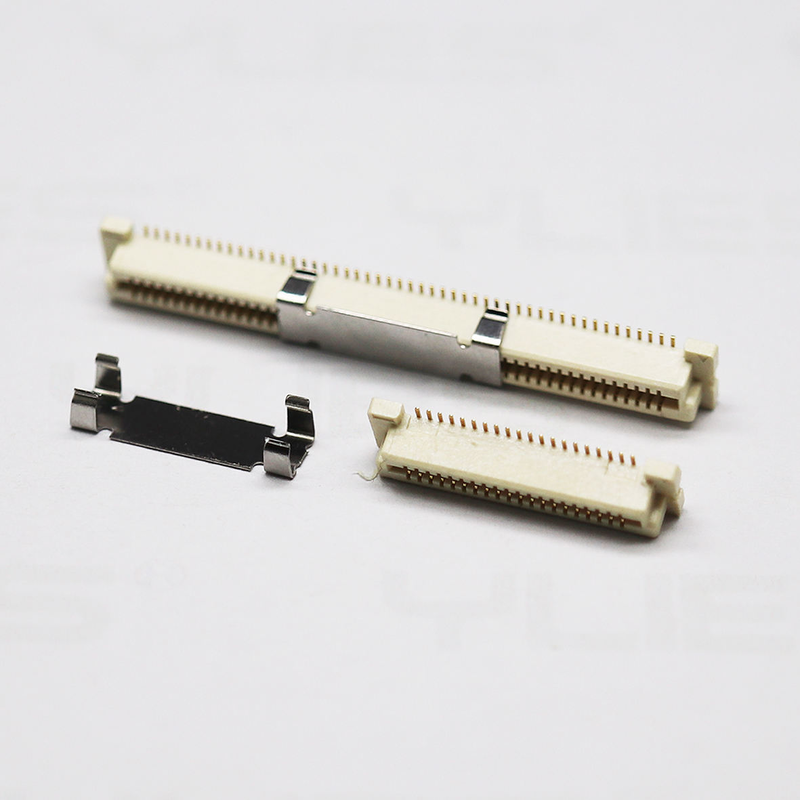

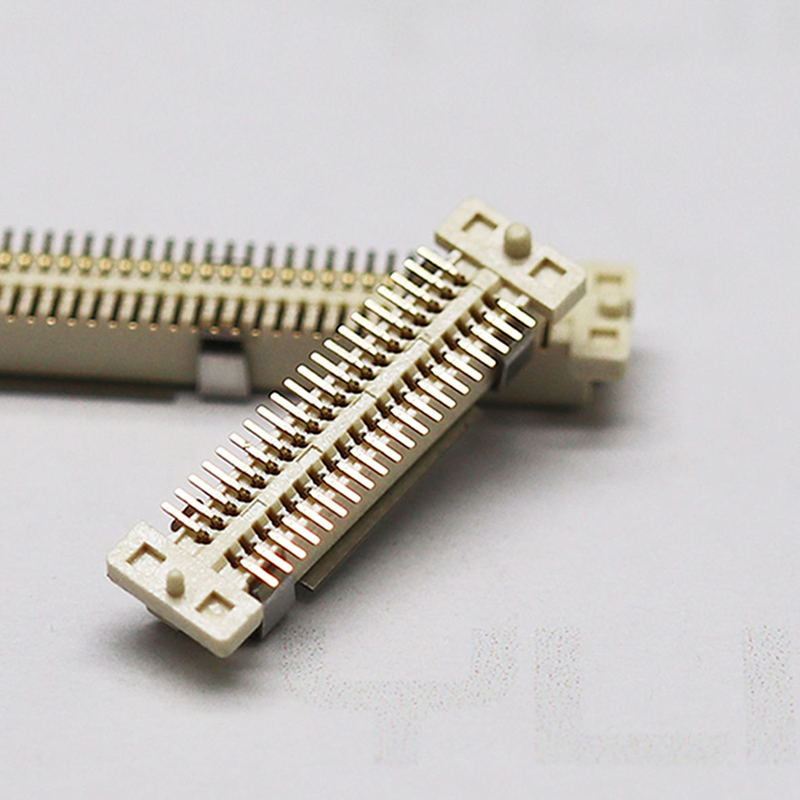

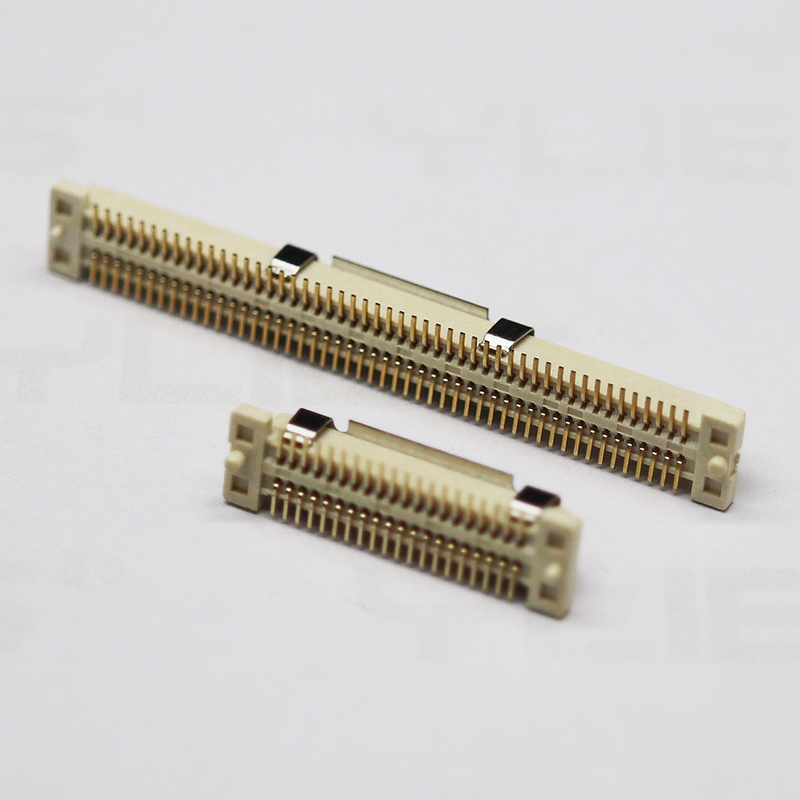

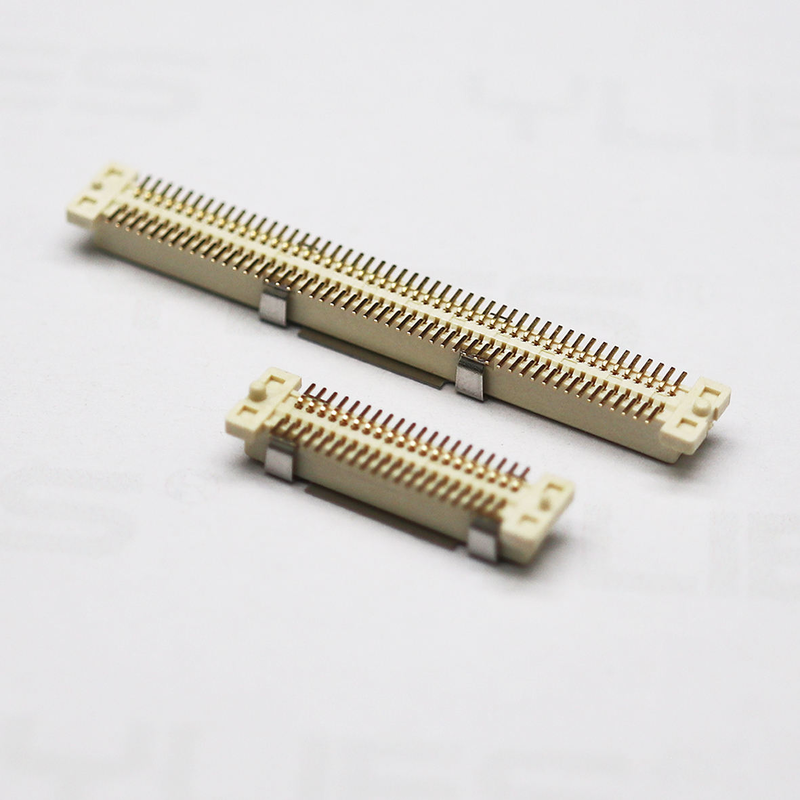

BTB Konnektör 0.8mm Pitch Çift Yuvalı SMT SMD Dişi Erkek PCB Kart-Kart Konnektörü
Ürün Öne Çıkanlar
✅ Kör Eşleştirme ve Kendi Kendine Hizalama Yanlış Hizalama Önleyici Tasarım: Dahili kılavuz nervürleri ve anahtar kilitleme önleyici yapı, PCB montaj toleransını emer, manuel/otomatik eşleştirme sırasında pin hasarını önler. ✅ Yüksek Hızlı Sinyal Bütünlüğü: Kararlı yüksek hızlı veri iletimi için optimize edilmiş kontak geometrisi, yüksek yoğunluklu PCB istifleme için düşük çapraz konuşma.
✅ Çoklu Eşleştirilmiş Yükseklik Seçenekleri: Standart istifleme yükseklikleri mevcuttur, çok katmanlı PCB modüler tasarımı için esnektir.
✅ Çift Yuvalı SMT Yapısı: Erkek ve dişi SMD yüzey montajı, standart PCB yeniden akış işlemiyle uyumludur.
Ürün Açıklaması
| Kategori |
Parametre |
Detaylar |
| Elektriksel |
Pitch |
0.8 mm |
|
Anma Akımı |
Temas başına 0.5 A |
|
Anma Gerilimi |
50 V AC/DC |
|
Kontak Direnci |
≤ 25 mΩ (başlangıç) |
|
İzolasyon Direnci |
≥ 10 GΩ |
|
Dayanım Gerilimi |
250 V AC, 1 dk |
| Mekanik |
Eşleştirme Döngüleri |
Minimum 500 döngü |
|
Eşleştirme Toleransı |
Kör eşleştirme için XY kendi kendine hizalama toleransı |
|
Montaj Tipi |
SMT / SMD Yüzey Montajı |
|
Yapı |
Çift Yuvalı, Erkek + Dişi set |
| Malzeme ve Kaplama |
Gövde |
LCP, UL94V-0, yüksek sıcaklığa dayanıklı |
|
Kontak Malzemesi |
Bakır Alaşım |
|
Kontak Kaplama |
Temas alanında altın kaplama; Nikel alt kaplama |
|
Terminal Kaplama |
Nikel üzerine mat kalay |
| Çevre |
Çalışma Sıcaklığı |
-40°C ~ +105°C |
|
Uyumluluk |
RoHS, REACH, Halojen içermeyen opsiyonel |
| Lehimleme Kılavuzu |
Yeniden Akış Profili |
Kurşunsuz yeniden akış, tepe sıcaklığı ≤260°C, IPC/JEDEC J-STD-020'ye uyun |
Çapraz Referans / Alternatif
JAE KX14/KX15 serisi, Hirose FX18 serisi, Molex 0.8mm pitch BTB çift yuvalı serisi için pin-pin ayak izi uyumlu alternatif.
Not: PCB düzeni öncesinde istif yüksekliğini ve pin sayısını doğrulayın; CAD kontrolünüz için veri sayfası ve 3D STEP sağlayın.
Ürün Özelliği
- Çift yuvalı kılavuz yapısı ters takmayı önler, kör eşleştirmeyi ve kendi kendine hizalamayı destekler, montaj hurdasını azaltır.
- Yüksek sıcaklık LCP yalıtkanı, kurşunsuz yeniden akış lehimlemesi sırasında kararlı, eğilme yapmaz.
- Altın kaplamalı hassas bakır alaşımlı kontak, kararlı empedans, yüksek hızlı sinyaller için düşük kontak direnci.
- SMD bant ve makara ambalajı, SMT pick & place makineleriyle doğrudan uyumludur.
- Modüler PCB istifleme için esnek pin sayısı ve eşleştirilmiş yükseklik özelleştirmesi.
Ürün Avantajları
🔹 Daha düşük montaj arıza oranı: Sahte anahtar önleyici + kendi kendine hizalama toleransı, PCB yığın ofset sorununu çözer, üretim yeniden işleme maliyetinden tasarruf sağlar.
🔹 Tutarlı yüksek hızlı performans: Ayarlanmış kontak yapısı, yüksek yoğunluklu kartlar için sinyal bütünlüğünü korur.
🔹 Doğrudan değiştirme: Uluslararası ünlü markalarla uyumlu ayak izi, büyük PCB yeniden tasarımı olmadan kolay BOM maliyet azaltma.
🔹 Fabrika doğrudan tedarik: Hızlı numune ve seri üretim teslim süresi, sevkiyat öncesi tam QC testi.
🔹 Mühendis desteği mevcut: Düzen doğrulamanız için veri sayfası, 2D çizim, 3D STEP ve PCB zemin deseni sağlanır.
Uygulama
Endüstriyel kontrol modülleri
tıbbi elektronik
IoT ağ geçidi
depolama cihazı
ekran modülü
otomotiv yardımcı elektroniği
el cihazları
iletişim kartı istifleme
Yapay Zeka sensör modülleri
Ambalaj
Bant ve Makara (Makara ambalajı): SMT pick-and-place makinesi için standart makara ambalajı. Parçalar, yeniden paketlemeye gerek kalmadan doğrudan otomatik üretim hattınıza yüklenebilir. Küçük parti prototipleri için kesme bant hizmeti mevcuttur.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslim süresi
- MOQ: Standart parçalar için düşük MOQ; özel yapılandırmalar için MOQ değerlendirmeye bağlıdır
- Özel yetenek: Özel pin sayısı, eşleştirilmiş istif yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çiziminize/spesifikasyonunuza göre özel ambalaj.
Mühendis Seçim Rehberi
- Önce Eşleştirilmiş Yüksekliği onaylayın: Bu, iki istiflenmiş kart arasındaki PCB boşluğunu tanımlar.
- Toplam pin sayısını, sinyal/güç pin tahsisini onaylayın.
- SMT ayak izini kontrol edin: PCB simülasyonunuz için zemin deseni ve 3D STEP sağlıyoruz.
- Kaplama gereksinimini tanımlayın: Yüksek titreşim / uzun eşleştirme döngüsü ortamı için altın flaş / kalın altın.
- Çalışma sıcaklığınızı, sinyal hızınızı ve titreşim gereksinimlerinizi paylaşın; AE ekibimiz doğru parça numarasını önerecektir.
- Seri üretimden önce her zaman ücretsiz numuneleri test edin.
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
S: Teslimat süreniz ne durumda?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile para ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi, şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz.
S: Özelleştirilmiş ürünler ve özelleştirilmiş ambalaj yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş ambalaj konusunda sorun yok; logonuzu veya diğer bilgileri ambalaja koyabiliriz. Sadece bunun ek maliyet getireceğini belirtmek gerekir.
S: Ne sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
