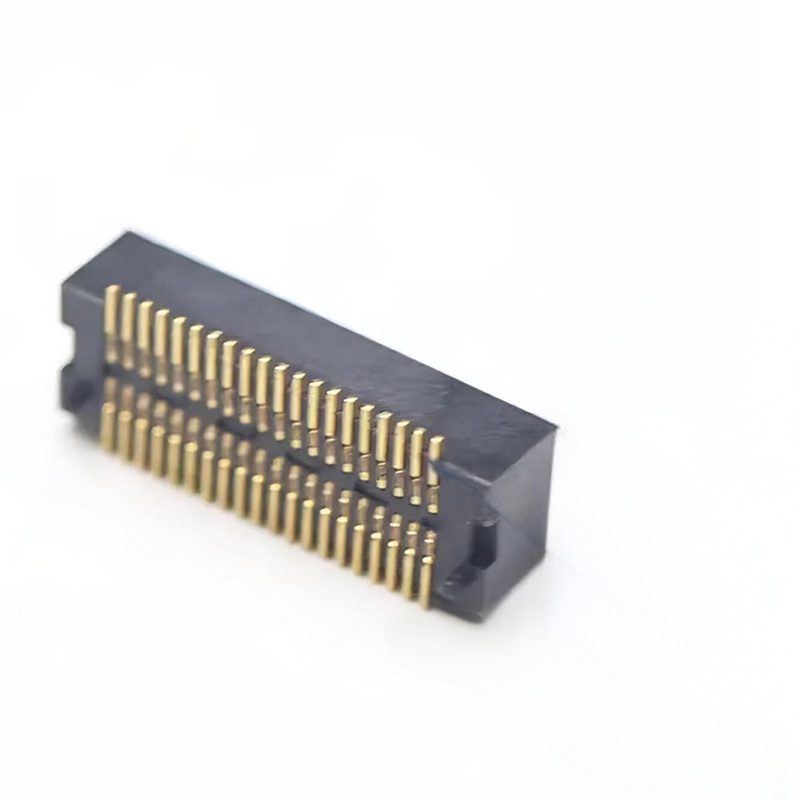

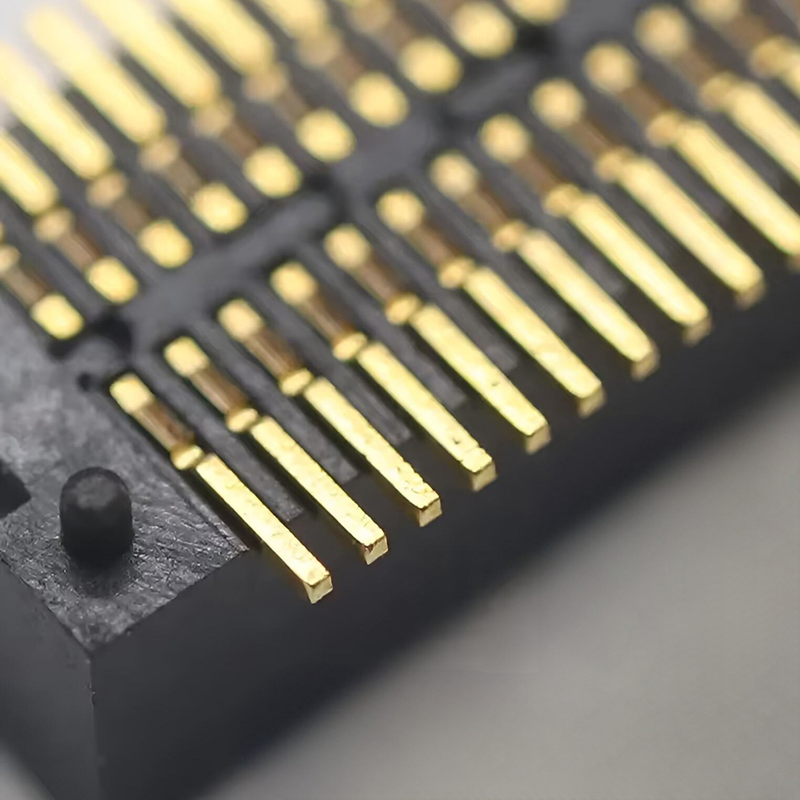

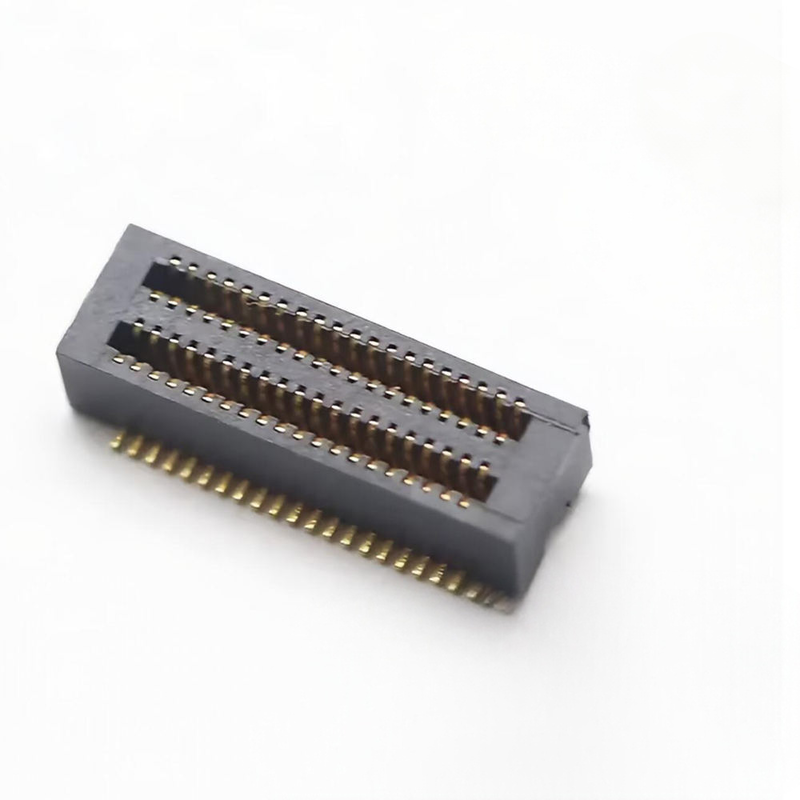

0.5mm Pitch Board-to-Board Connector BTB Erkek-Dişi Çift Çiftleme Yüksekliği 3.0-4.5mm 10-100P Akıllı Telefon ve Tıbbi PCB için
Ürün Özellikleri
✅ Kör eşleşme ve kendi kendini hizalama yanlış hizalama karşıtı tasarımı: PCB montaj toleransını emiyor, kör montaj sırasında iğne hasarından kaçınıyor.
✅ Yüksek Hızlı Sinyal Bütünlüğü: Sabit yüksek hızlı iletim için optimize edilmiş temas geometrisi, kompakt tıbbi ve mobil PCB yığınları için düşük çapraz konuşma.
Esnek Eşleşme Yüksekliği: 3.0 ∼ 4.5 mm bir araya getirilen yükseklik seçenekleri, çoğu akıllı telefon ve tıbbi cihaz PCB boşluğu gereksinimlerini kapsar.
✅ Fine Pitch 0.5mm, 10~100 Pozisyon: Düşük ve orta I/O kompakt PCB bağlantısı için geniş pin sayım aralığı.
✅ SMD Teyp & Reel Pack: Otomatik seçme ve yerleştirme makineleri ile doğrudan uyumludur.
Ürün Tanımı
| Kategorisi |
Ürün |
Özellikleri |
| Elektrikli |
Çıkış |
0.5 mm |
| Pin Sayısı |
10 ~ 100 P |
| Çiftlik Yüksekliği |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Rütbeli Akım |
0.5 A, sinyal pını başına |
| Adlık Voltaj |
50 V DC |
| Temas direnci |
≤ 30 mΩ |
| İzolasyon Direnci |
≥ 500 MΩ |
| Voltajı Dayan |
200 V AC, 1 dakika arıza yok |
| Mekanik |
Çiftleşme Döngüleri |
≥ 500 döngü |
| Operasyon Temp. |
-40°C ~ +85°C |
| Çiftleşme / Çiftleşme Gücü |
Düşük yerleştirme kuvveti, sesli oturma geri bildirimi |
| Malzeme ve kaplama |
İletişim malzemesi |
Fosfor Bronz |
| Kontakte Yapıştırma |
Çiftleşme alanı: Altın kaplama; Lehim kuyruğu: Teneke kaplama, Ni bariyeri |
| Konut |
LCP / UL94-V0 Yüksek sıcaklıklı reçine |
| Çevre ve Lehimleme |
RoHS ve Halogen Serbest |
Uyumlu |
| Geri akış profili |
Zirve maksimum 260°C, 30 saniye kalır, kurşunsuz geri akış uyumludur |
| Elle Leğenleme |
≤350°C, ≤3s, plastik kabınla doğrudan temas etmekten kaçının |
Çapraz Referans / Alternatif
Molex SlimStack, JAE, Hirose 0.5mm ince pitch BTB serisi için ayak izi uyumlu düşme alternatifi.
- Aynı PCB izi, değiştirmek için büyük bir PCB yeniden tasarımı gerekmiyor.
- Geliştirilmiş kendi kendine hizalama kılavuzumuz otomatik montaj sırasında standart OEM serisine kıyasla verimi artırıyor.
Not: Düzenleme tamamlanmadan önce tam iğne sayısını ve yığın yüksekliğini doğrulayın.
Ürün Özelliği
- Entegre tersine karşı & kör çiftleşme rehber direkleri, manuel / robot montajı sırasında ters yerleştirmeyi ve iğne bükülmesini önler.
- Çift ışınlı temas yapısı, titreşim ve termal döngü altında istikrarlı temas direncini korur.
- LCP yüksek sıcaklıklı koruması, kurşunsuz SMT geri akışına deformasyon olmaksızın dayanır.
- Kompakt dikey yığma form faktörü, taşınabilir tıbbi ve mobil cihazlar için PCB alanını tasarrufu sağlar.
- Çeşitli yığılmış PCB boşlukları için esnek, birden fazla eşleştirilmiş yükseklikte ve pin sayısında mevcuttur.
Ürün Avantajları
- Toplama Toleransı Güçlü: Kendini hizalama, küçük pozisyonel kayıpları emiyor, tıbbi ve akıllı telefon seri üretimi için montaj hurdaya oranını azaltıyor.
- Sürekli Yüksek Hızlı Performansı: Düzenli temas yapısı, kompakt yığılmış PCB'lerde yüksek hızlı seri bağlantılar için sinyal bütünlüğünü korur.
- Tıbbi derecede uygunluk seçeneği: RoHS, tıbbi ekipman projeleri için kullanılabilir halogensiz, temiz üretim.
- Tam SMT Bobin AmbalajıOtomatik seçme ve yer çizgisine hazırız, yeniden paketleme gerekmiyor.
- Hızlı Örnekleme ve Özelleştirme: Hızlı mühendislik örnekleri, özel iğne sayısı / yığın yüksekliği talep üzerine mevcuttur.
Uygulama
- Akıllı telefon iç PCB yığma bağlantısı
- Taşınabilir tıbbi cihazlar: hasta monitörleri, el cihazları
- Giyilebilir elektronik
- Kompakt IoT modülleri
- Elde tutulan tüketici elektronikleri
Paketleme
Teyp ve Rulo (Rulo ambalajı):SMT toplama ve yerleştirme makinesi için standart rulo ambalajı. Parçalar yeniden paketlemeden otomatik üretim hattınıza doğrudan yüklenebilir. Küçük parti prototipleri için kesme bantı hizmeti mevcuttur.
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Örnek Politikası: Ücretsiz örnekler desteklenir, hızlı örnek dönüşü
- MOQ: Standart parçalar için düşük MOQ; özelleştirilmiş konfigürasyonlar için değerlendirme üzerine MOQ
- Özel yetenek: Özel iğne sayısı, eşleştirilmiş yığma yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çizim / spesifikasyonunuza göre özel ambalaj.
Mühendis Seçimi Rehberi
- İlk olarak gerçek PCB yığını boşluğunuzu doğrulayın ve karşılık gelen eşleştirilmiş yüksekliği (3.0~4.5mm) seçin.
- PCB düzeninden önce pin sayısını doğrulayın ve sinyal/güç pinlerini tanımlayın.
- Montaj işleminizde robot yığımı veya sınırlı görsel erişim varsa kör çiftleşme sürümünü kullanın.
- Tıbbi projeler için, örnek aşamasında tıbbi derecede malzeme ve tam malzeme sertifikasını belirtin.
- Toplu siparişler için rulo ambalajı varsayılan; torba ambalajı gerekirse önceden bize bildirin.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
