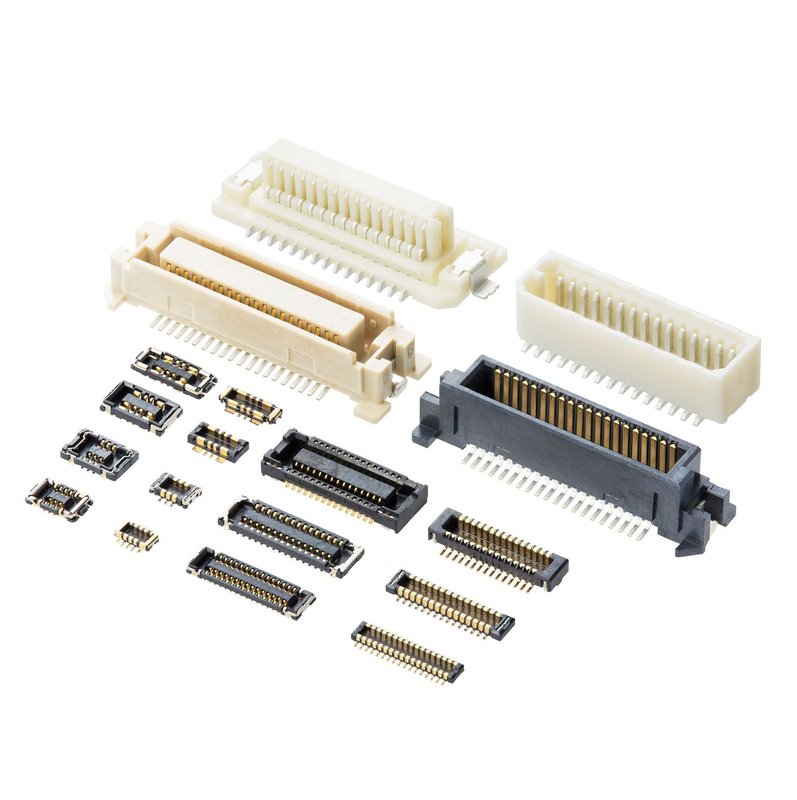

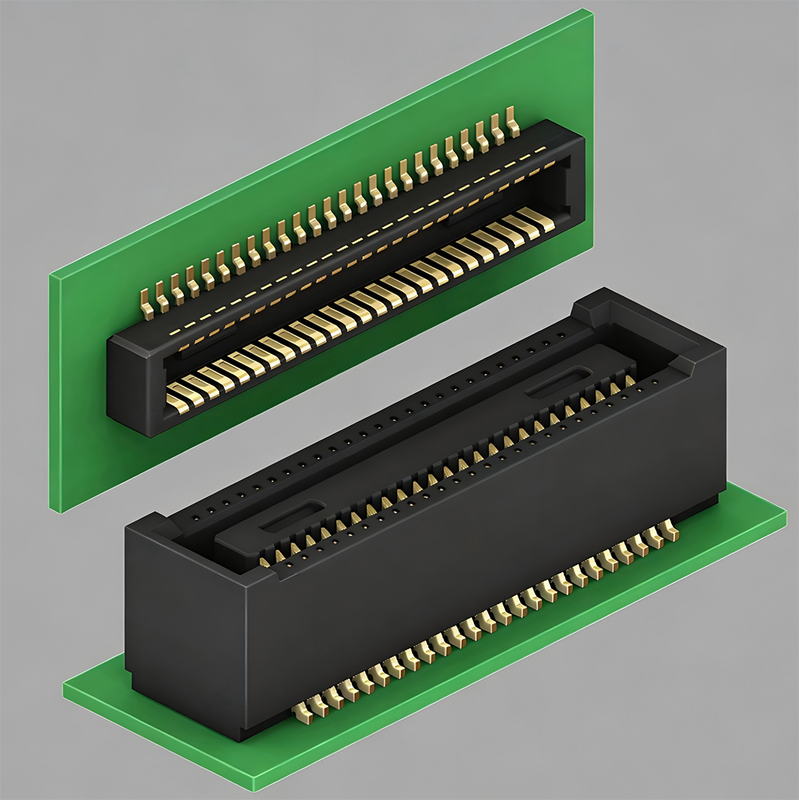

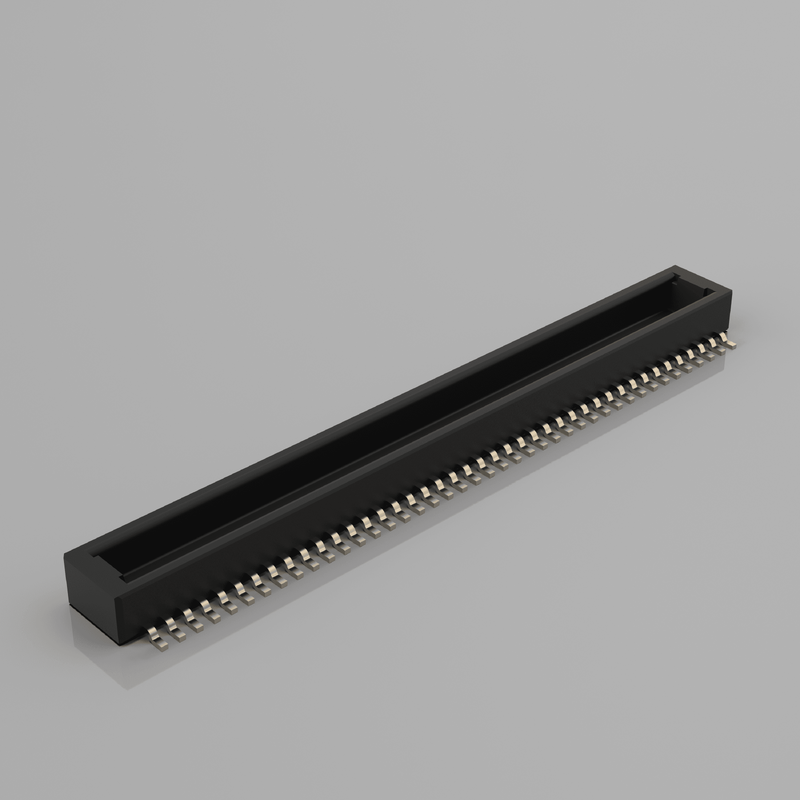

0.4mm Pitch Board to Board & Mezzanine Connectors Düz açılı bağlantı alternatif HRS DF40C-80DP-0.4V ((51)
Ürün Özellikleri
- Kör çiftleşme ve kendi kendini hizalama + yanlış hizalama karşıtı tasarım: Dahili rehberlik kaburgaları, PCB montajını tolere eder, kör çiftleşme sırasında iğne hasarını önler, montaj verimini arttırır.
- Yüksek Hızlı Sinyal Bütünlüğü: PCIe, USB3.1 Gen2, MIPI, SATA yüksek hızlı diferansiyel sinyalleri ile uyumlu 20Gbps'e kadar destekler.
- Esnek çiftleşme yüksekliği seçenekleri: Çoklu yığma yüksekliği seçimleri (1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm), katmanlı mezzanine PCB yığma gereksinimlerini karşılar.
- 80 pozisyon, 0.4mm ince tonlama, dik açılı SMT montajı: yoğun PCB düzeni için kompakt ayak izi.
Ürün Tanımı
| Kategorisi |
Ürün |
Parametreler |
| Elektrik Performansı |
İletişim Hızı |
0.4 mm |
|
İletişim Sayısı |
80 Pin, Çift Satır |
|
Bağlantı başına nominal akım |
0.3 A |
|
Adlık Voltaj |
DC 30 V |
|
Maks. Temas Direnci |
≤ 90 mΩ |
|
İzolasyon Direnci |
≥ 500 MΩ |
|
Voltajı Dayan |
100 V AC |
|
Maks. Aktarım Hızı |
20 Gbps |
| Mekanik Performans |
Çiftlik Yüksekliği |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm Seçilebilir |
|
Çiftleşme Döngüleri |
≥30 döngü |
|
Montaj Tipi |
Düz açılı SMT |
|
Kendine uyum sağlama Toleransı |
X-Y yönlü montaj kaydırma tazminatı |
| Malzeme ve kaplama |
Konut malzemeleri |
LCP, UL94 V-0 Alev Geri Dayanıcı |
|
Terminal malzemesi |
Fosfor Bronz |
|
Kontakte Yapıştırma |
Dokunma alanında altın kaplama, lehimlenmenin kopmasını önlemek için nikel bariyeri |
| Çevre |
Çalışma sıcaklığı |
-35°C ~ +85°C |
|
Uygunluk |
RoHS, REACH |
| Lehimlendirme Rehberi |
Geri akış profili |
Standart kurşunsuz SMT geri akışı; Kontak bölgesine teneke sürünmesini önlemek için soldurma karşıtlıklı bir bariyer tasarımı |
Çapraz Referans / Alternatif
Doğrudan alternatifHRS DF40C-80DP-0.4V ((51). Pinut, ayak izi, yığın yüksekliği ve çiftleşme arayüzü tamamen eşleşiyor. PCB yeniden tasarımı olmadan drop-in değiştirme.
Çapraz referans: Hirose DF40C serisi, Amphenol BergStak 0.4 mm ince tonlama B2B mezzanine bağlantılarıyla karşılaştırılabilir.
Ürün Özelliği
- Yanlış hizalama karşıtı kılavuzluk yapısı, kör çiftleşmeyi ve kendi kendini hizalamayı destekler, PCB yığma pozisyonal sapmalarını emiyor.
- Nikel bariyer terminal tasarımı, SMT geri akış lütleme sırasında etkili bir şekilde lehimlenmeyi engeller.
- Şok emici kaburgaları olan güçlendirilmiş ev titreşim ve şok direncini arttırır.
- Doğrudan açılı SMT sonlandırma, otomatik montaj için optimize edilmiş seçme ve yerleştirme yastığı.
- Sabit yüksek hızlı sinyal bütünlüğünü korumak için yüksek frekanslı optimize edilmiş terminal geometri.
- Kompakt düşük profilli mezzanine yığma tasarımı, iç cihaz alanını tasarruf eder.
Ürün Avantajları
- Değiştirme: PCB düzeni değişikliği yok, HRS DF40C-80DP-0.4V'nin doğrudan yerine geçiyor ((51), uzun teslim sürelerini ve ithal markaların tedarik yetersizliği riskini azaltıyor.
- Sabit yüksek hızlı performans: Yüksek hızlı diferansiyel arayüzler için ayarlanmış impedans kontrolü.
- Yüksek montaj verimi: Ters yerleştirme ve iğne bükülmesini önlemek için yerleşik kör eş ve anti-dummy anahtar tasarımı.
- Otomasyon dostu: Doğrudan SMT toplama ve yerleştirme için standart rulo ambalajı.
- Fabrika özelleştirmesi mevcut: Projenin gereksinimlerine göre yığın yüksekliğini, iğne sayısını ve kaplama kalınlığını ayarlayın.
Uygulama
Yüksek hızlı mezzanin PCB yığımı için:
- Tıbbi görüntüleme modülleri
- Endüstriyel kontrol panelleri
- Kamera ve MIPI sensör modülleri
- Taşınabilir tüketici elektroniği
- Kenar Bilgisayar & gömülü sistemler
- Optik iletişim alt kümeleri
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Örnek Politikası: Ücretsiz örnekler desteklenir, hızlı örnek dönüşü
- MOQ: Standart parçalar için düşük MOQ; özelleştirilmiş konfigürasyonlar için değerlendirme üzerine MOQ
- Özel yetenek: Özel iğne sayısı, eşleştirilmiş yığma yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çizim / spesifikasyonunuza göre özel ambalaj.
Mühendis Seçimi Rehberi
- Önce gerekli eşleştirilmiş yığın yüksekliğini onaylayın; bu, mezzanine PCB yığımı için çekirdek boyutudur.
- Yüksek hızlı arayüz bant genişliği gereksiniminin doğrulanması (≤20Gbps).
- PCB alanını kontrol edin; SMT ayak izi orijinal HRS DF40C-80DP-0.4V ((51) ile eşleşir.
- Uygulamanız titreşim/şok ortamına sahipse, çiftleşme döngüsünü ve çalışma sıcaklık aralığını doğrulayın.
- Sinyal bütünlüğü testi ve seri üretimden önce SMT montaj doğrulama için ücretsiz örnek talep edin.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
