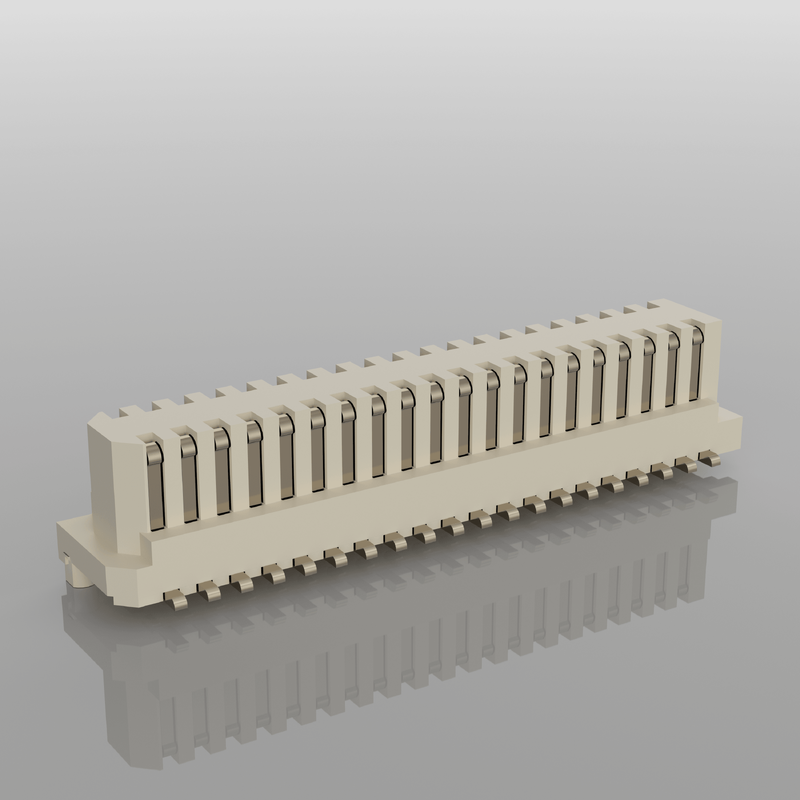

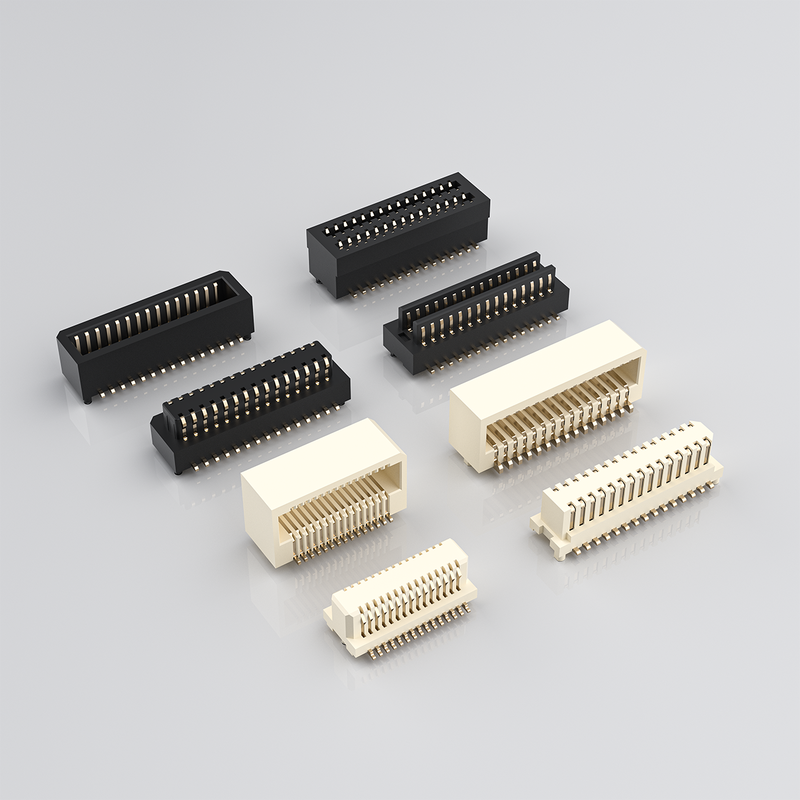

Erkek 0.5mm Hatveli Tek Yuvalı Karttan Karta ve Mezzanine Konnektörler Dik Açı Konnektörü PCBA için
Ürün Öne Çıkanlar
- Kör Eşleştirme ve Kendiliğinden Hizalama: Dahili kılavuz pimi ve pahlı gövde, X/Y montaj ofsetini telafi eder; modüler PCBA montajı için kör ekleme sırasında pin hasarını önler
- Yüksek Hızlı Sinyal Performansı: Optimize edilmiş sinyal bütünlüğü, yüksek yoğunluklu dijital modüller için LVDS, PCIe, yüksek hızlı diferansiyel iletimi destekler
- Özelleştirilebilir Eşleşmiş Yükseklik: Tam PCB-PCB boşluğunu tanımlamak, mekanik muhafaza kısıtlamanıza uyması için birden fazla eşleşmiş yükseklik seçeneği
- Tek yuvalı dik açılı SMT form faktörü: 90° dik PCB ara bağlantısı, kritik cihaz iç alanından tasarruf sağlar
Ürün Açıklaması
| Ürün |
Parametre |
| Elektriksel Performans |
|
| Hatve |
0.5 mm |
| Anma Akımı (sinyal kontağı başına) |
0.5 A |
| Anma Gerilimi |
50 V DC |
| Dayanım Gerilimi |
250 V AC, 1 dk |
| İlk Kontak Direnci |
≤30 mΩ |
| İzolasyon Direnci |
≥10⁹ Ω |
| Sinyal Hızı |
10 Gbps'ye kadar |
| Mekanik Performans |
|
| Pozisyon Sayısı |
Talep üzerine özel aralık |
| Eşleşmiş Yükseklik |
Birden fazla istifleme yüksekliği seçeneği |
| Eşleştirme Döngüleri |
Minimum 30 döngü |
| Eşleştirme Toleransı |
Kör eşleştirme için X/Y ofset toleransı |
| Montaj Tipi |
SMT Dik Açı |
| Malzeme ve Kaplama |
|
| Gövde |
LCP, UL94 V-0 alev geciktirici |
| Kontak Malzemesi |
Yüksek mukavemetli bakır alaşımı |
| Eşleşen Kontak Kaplaması |
Nikel üzerine altın; birden fazla altın kalınlığı seçeneği |
| SMT Sonlandırma Kaplaması |
Nikel üzerine kalay |
| Çevresel |
|
| Çalışma Sıcaklığı |
−40 °C ~ +105 °C |
| Uyumluluk |
RoHS, REACH uyumlu |
| Lehimleme Kılavuzu |
|
| Yeniden Akış Profili |
Tepe 245–260 °C, J-STD-020 standardını izleyin; dalga lehimleme yok |
| Montaj |
Standart SMT alma-yerleştirme ekipmanlarıyla uyumlu |
Çapraz Referans / Alternatif
Bu dik açılı mezzanine konnektör, Molex, JAE, Hirose ve Amphenol'dan bilinen uluslararası seriler için işlevsel bir alternatif olarak tasarlanmıştır.
- Hızlı ikinci kaynak doğrulaması için doğrudan uyumlu ayak izi; PCBA yeniden kullanımı için aynı hatve, eşleşmiş yükseklik, mekanik ana hat.
- Not: Seri üretimden önce her zaman elektriksel ve mekanik doğrulama yapın; referans parça numaranıza göre birebir %100 eşleşme mevcuttur.
- Uzun teslimat süreli denizaşırı bileşenlere bağımlılığı azaltır, proje teslimat sürenizi kısaltır.
Ürün Özelliği
- Dik 90 derecelik PCBA ara bağlantısı için tek yuvalı dik açılı yapı.
- Körlemeli gövde + hizalama pimi, montaj sırasında ters eklemeyi ve pin hasarını önler.
- Kendiliğinden hizalama pahı, muhafaza kapalı modül montajı için güvenilir kör eşleştirmeyi sağlar.
- Yüksek kaliteli LCP gövde, deformasyon olmadan yüksek SMT yeniden akış sıcaklığına dayanır.
- Optimize edilmiş kontak geometrisi, kararlı yüksek hızlı diferansiyel sinyal performansı sunar.
- Hassas mezzanine PCB boşluğunu sabitlemek için birden fazla eşleşmiş yükseklik seçeneği.
- Tamamen SMT uyumlu, otomatik alma-yerleştirme seri üretimine hazır.
Ürün Avantajları
- Montaj Dostu: Kör eşleştirme toleransı PCB yerleştirme hatasını emer, daha düşük montaj reddetme oranı.
- SI Optimize Edilmiş: Ayarlanmış kontak yapısı, yüksek hızlı dijital sinyal iletimi için arakarakmayı en aza indirir.
- İkinci Kaynak Çözümü: Premium denizaşırı markalara doğrudan ayak izi alternatifi, rekabetçi maliyet ve daha kısa teslimat süresi.
- Esnek Özelleştirme: Pin sayısı, eşleşmiş yükseklik ve altın kaplama kalınlığı tasarımınız için yapılandırılabilir.
- Tutarlı Kalite: Sıkı paralellik kontrolü, ince hatveli pedlerde SMT açık lehimleme riskini önler.
Uygulama
- Endüstriyel gömülü modüller
- IoT ağ geçidi ve sensör montajları
- Tıbbi kompakt PCBA alt kartları
- El tipi test ve ölçüm ekipmanları
- Güvenlik kamerası ve görüntüleme modülleri
- İletişim çevre donanımı
- Tüketici yüksek yoğunluklu istiflenmiş PCB montajları
- Modüler cihaz iç dik kart ara bağlantısı
Paketleme
Bant ve Makara (Makara ambalajı): SMT alma-yerleştirme makinesi için standart makara ambalajı. Parçalar, yeniden paketleme yapmadan doğrudan otomatik üretim hattınıza yüklenebilir. Küçük parti prototipler için kesme bant hizmeti mevcuttur.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslim süresi
- MOQ: Standart parçalar için düşük MOQ; özel yapılandırmalar için MOQ değerlendirmeye bağlıdır
- Özel Yetenek: Özel pin sayısı, eşleşmiş istifleme yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çiziminize/spesifikasyonunuza göre özel paketleme.
Mühendis Seçim Rehberi
- Kritik boyutu onaylayın: Eşleşmiş Yükseklik = iki PCB arasındaki sabit boşluk; önce doğru yükseklik varyantını seçin.
- Toplam pin sayısını hesaplayın: Sinyal pinlerini ve güç pinlerini ayırın; yüksek hızlı sinyal bütünlüğü için toprak pinlerini ayırın.
- Gerekli veri hızını kontrol edin: Protokolünüz için yüksek hızlı diferansiyel performansa ihtiyaç olup olmadığını onaylayın.
- Kaplama spesifikasyonunu tanımlayın: Titreşim / zorlu ortam uzun ömürlü uygulamalar için daha kalın altın kaplama.
- Montaj koşulu: Ürününüz kör montaj gerektiriyorsa, kendiliğinden hizalama toleransının mekanik yığınınıza uyduğundan emin olun.
- SMT süreci: Seri üretim için makara ambalajı kullanın; tam ölçekli yayın öncesinde prototip doğrulama için ücretsiz numune isteyin.
- Çapraz referans: Orijinal rakip parça numaranızı gönderin; doğrulama için eşleşen bir alternatif model önereceğiz.
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalogu almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz? C: Katalogumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirin. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor
S: Teslimat süreniz ne kadar?
C: Stoktaki ürünler 1 gün içinde teslim edilir; özelleştirilmiş ürünler 5-7 gün içinde teslim edilir
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ile ödeme yapabilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile para ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: Kesinlikle ISO9001'i takip ediyoruz; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edip size bir spesifikasyon ve fiyat listesi vereceğiz
S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, sorun değil; logonuzu veya diğer bilgileri ambalajın üzerine koyabiliriz. Sadece bunun bazı ek maliyetlere neden olacağını belirtmek gerekir.
S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 vb.
