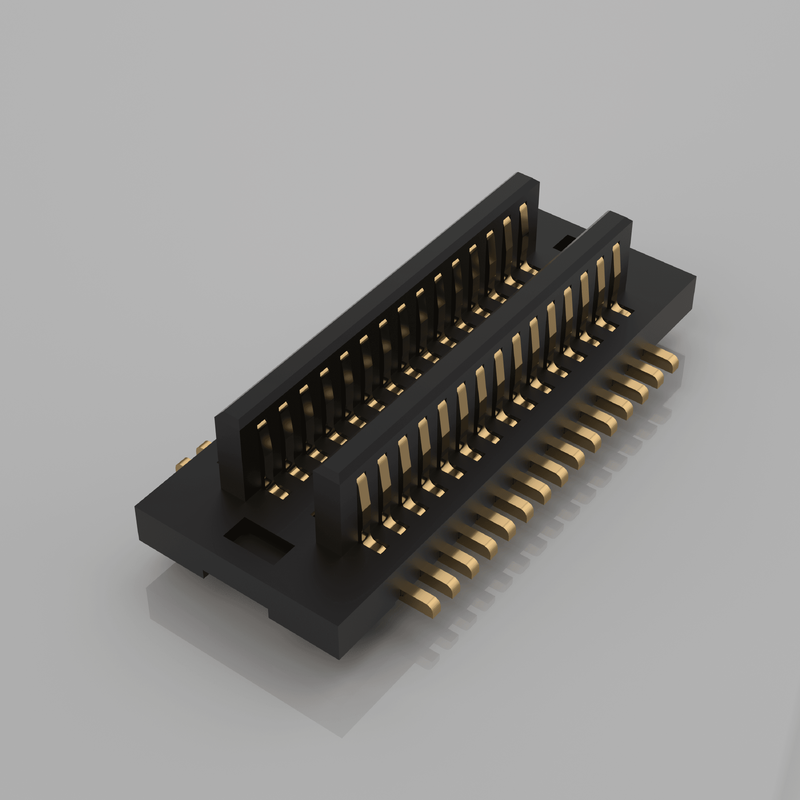

BTB 0.5mm Hatveli Çift Yuvalı 20P 30P Karttan Karta Konnektör Erkek-Dişi Dik Açılı Konnektör PCB Kartı İçin
Ürün Öne Çıkanlar
✅ Kör Eşleştirme ve Kendi Kendine Hizalama yanlış hizalama önleyici tasarım: Çift yuvalı kılavuz yapısı montaj ofset toleransını emer, yüksek hacimli SMT üretimi sırasında eşleştirme hatası riskini azaltır ✅ Yüksek hızlı sinyal performansı: Optimize edilmiş çift yuvalı kontak geometrisi, yüksek hızlı dijital iletim için kararlı sinyal bütünlüğü
✅ Tanımlanmış eşleşmiş yükseklik seçenekleri: Dik açılı eşleştirme için standart istiflenmiş yükseklik, PCB yığınlama tasarımı için net Z boyutu kontrolü
✅ 0.5mm yüksek yoğunluklu hatve: Çift yuvalı dik açılı SMT düzeni, kompakt modül tasarımı için PCB ayak izinden tasarruf sağlar
✅ Çift kontaklı çift yuvalı yapı: Geliştirilmiş şok ve titreşim direnci, mekanik stres altında kararlı süreklilik
Ürün Açıklaması
| Ürün |
Özellik |
Notlar |
| Elektriksel Performans |
|
|
| Hatve |
0.5 mm |
Çift yuvalı çift sıralı |
| Pozisyonlar |
20P, 30P |
Özel pin sayısı mevcut |
| Anma Akımı (pin başına) |
0.5 A |
Sinyal uygulaması, güç yolu için düşürme |
| Anma Gerilimi |
50 V AC |
|
| Kontak Direnci |
≤50 mΩ |
İlk değer |
| İzolasyon Direnci |
≥1000 MΩ |
DC 100 V |
| Dayanım Gerilimi |
500 V AC / 1 min |
Arıza yok |
| Mekanik Performans |
|
|
| Eşleştirme Döngüleri |
250 döngü |
Mekanik dayanıklılık |
| Eşleşmiş Yükseklik |
Standart yapılandırılabilir |
Sorgulama üzerine belirtin |
| Montaj Tipi |
SMT Dik Açılı |
PCB yüzey montajı |
| Cinsiyet |
Erkek fiş / Dişi soket |
Çiftler halinde eşleşir |
| Malzeme ve Kaplama |
|
|
| Gövde |
Yüksek sıcaklık LCP |
UL94 V-0 alev geciktirici |
| Kontak Malzemesi |
Fosfor Bronz |
Yüksek elastikiyetli bakır alaşımı |
| Kontak Alanı Kaplama |
Nikel üzerine 3-10 μ" Altın |
Oksitlenme önleyici, güvenilir kontak |
| Lehim Kuyruğu Kaplama |
Nikel üzerine Mat Kalay |
İyi SMT lehimlenebilirlik |
| Çevresel |
|
|
| Çalışma Sıcaklığı |
‑40 ℃ ~ +85 ℃ |
Endüstriyel sınıf aralık |
| Uyumluluk |
RoHS-2, Kurşunsuz |
|
| SMT Lehimleme Yönergesi |
Yeniden akış profili: 260 ℃ maks, 10 s tepe |
IPC/JEDEC standardını izleyin; tekrarlanan aşırı yeniden akıştan kaçının |
Çapraz Referans / Alternatif
Bu çift yuvalı 0.5mm dik açılı BTB, ana akım uluslararası seriler için biçim-uyum-işlev alternatifi olarak hizmet vermektedir.
Not: Doğrudan tak-çalıştır değiştirme için eşleşmiş yükseklik, pin düzeni, ayak izi ve kaplamayı doğrulayın.
- Seçili Molex, JAE, Amphenol 0.5mm çift yuvalı dik açılı BTB serileri için değiştirin
- Orijinal satıcı ayak izi eşleştirilemezse özel ayak izi değişikliği mevcuttur
- Mühendis doğrulama için talep üzerine bir ayak izi karşılaştırma belgesi sağlıyoruz
Ürün Özelliği
- Çift yuvalı kılavuz mekanizması kör eşleştirmeyi ve kendi kendine hizalamayı destekler, küçük montaj ofsetlerini tolere eder, montaj reddetme oranını düşürür
- Çift yuvalı çift kontaklı sistem, titreşim önleyici ve şok önleyici, titreşimli ortamda kararlı bağlantıyı korur
- Dik açılı SMT sonlandırma, kompakt dış hat, yan yana PCB ara bağlantısına uyar
- Yüksek sıcaklık LCP yalıtkanı, gövde deformasyonu olmadan standart SMT yeniden akış lehimlemesine dayanır
- Birden fazla eşleşmiş yükseklik seçeneği, farklı mekanik muhafaza kısıtlamaları için esnek PCB yığınlama çözümü
- Uzun süreli kararlı sinyal iletimi için altın kaplama kontak alanı; kalay kaplı lehim kuyruğu tutarlı SMT ıslatma performansı sağlar
Ürün Avantajları
🔹 Üretilebilirliğe yönelik tasarım: Optimize edilmiş kılavuz geometrisi manuel ve makine eşleştirme hatasını azaltır; yüksek hacimli otomatik montaj için uygundur
🔹 Maliyet etkin alternatif: İthal marka parçaların uzun teslim süresi ve yüksek maliyetinden kaçının; aynı seviyede mekanik ve elektriksel performans
🔹 Tam izlenebilir üretim: Damgalama, enjeksiyon, kaplama, montaj şirket içi, kararlı kalite tutarlılığı
🔹 Esnek özelleştirme: Proje gereksinimlerine göre pin sayısı, eşleşmiş yükseklik, kaplama kalınlığı, gövde rengini ayarlayın
🔹 Hızlı mühendislik desteği: PCB tasarım aşamanız için veri sayfası, 2D/3D çizim, ayak izi kütüphanesi mevcuttur
Uygulama
- Endüstriyel kontrol modülleri ve sensör PCBA'ları
- Tıbbi kompakt elektronik ekipman
- IoT ağ geçidi ve gömülü donanım
- Makine görüşü ve görüntüleme modülleri
- Akıllı giyilebilir ve kompakt tüketici cihazları
- İletişim yardımcı alt kartları
- Test ve ölçüm cihazı dahili PCB ara bağlantısı
Paketleme
Bant ve Makara (Makara ambalajı): SMT alma-yerleştirme makinesi için standart makara ambalajı. Parçalar, yeniden paketleme gerektirmeden doğrudan otomatik üretim hattınıza yüklenebilir. Küçük parti prototipleri için kesme bant hizmeti mevcuttur.
Teslim Süresi
- Numune siparişi: 3 iş günü
- Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslim süresi
- MOQ: Standart parçalar için düşük MOQ; özel yapılandırmalar için MOQ değerlendirmeye bağlıdır
- Özel yetenek: Çizim/spesifikasyonunuza göre özel pin sayısı, eşleşmiş istifleme yüksekliği, kaplama kalınlığı, mekanik modifikasyon, özel paketleme.
Mühendis Seçim Rehberi
- Önce 3 anahtar parametreyi onaylayın: Hatve 0.5mm, Pin sayısı (20P /30P), kesin eşleşmiş yükseklik; yanlış eşleşmiş yükseklik montaj parazitine neden olacaktır
- Montaj yönünü onaylayın: Dik açılı SMT; çift yuvalı yapı, erkek ve dişi eşleşen çiftleri eşleştirmelidir
- Kaplama gereksinimini tanımlayın: Titreşim/yüksek döngülü uygulamalar için kontak alanında altın kalınlığı
- PCB düzeni: Yeniden işleme ve lehimleme için konnektör çevresinde uygun bir boşluk bırakın
- Prototip önerisi: Seri üretim öncesinde önce ücretsiz numuneleri test edin; eşleştirme performansını, yeniden akış lehimleme sonuçlarını ve sinyal performansını donanımınızda doğrulayın
- Yüksek titreşimli ortamlar için: Altın kaplama kontak seçeneğini önceliklendirin; her pin üzerindeki akımı aşırı düşürmekten kaçının
Hatırlatma: Nihai tasarım için her zaman resmi veri sayfasına bakın.
SSS
S: Bir kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, kataloğu almak için çevrimiçi olarak bizimle iletişime geçebilir veya bir E-posta gönderebilirsiniz.
S: Ürünü kataloğunuzda bulamıyorum. Bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve ne kadar istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
S: Numune sağlayabilir misiniz? Bu numuneler ücretsiz mi?
C: Evet, test için 5-10 adet konnektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekiyor.
S: Teslimat süreniz ne kadar?
C: Stok malları 1 gün içinde teslim edilir; özelleştirilmiş mallar 5-7 gün içinde teslim edilir.
S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından sorumlu olacağız.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve para birimini RMB olarak ödeyebilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'i kesinlikle takip ediyoruz; IQC, OQC, IPQC ve QA, Kalite departmanımızın %10'unu oluşturur. CCD testi şirketimizin ürün uygulamalarının %99'una uygulanır.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek doğrulayacağız ve size bir spesifikasyon ve fiyat listesi vereceğiz.
S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için birçok özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, sorun değil; logonuzu veya diğer bilgileri ambalajın üzerine koyabiliriz. Sadece bunun ek maliyet getireceğini belirtmek gerekir.
S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
