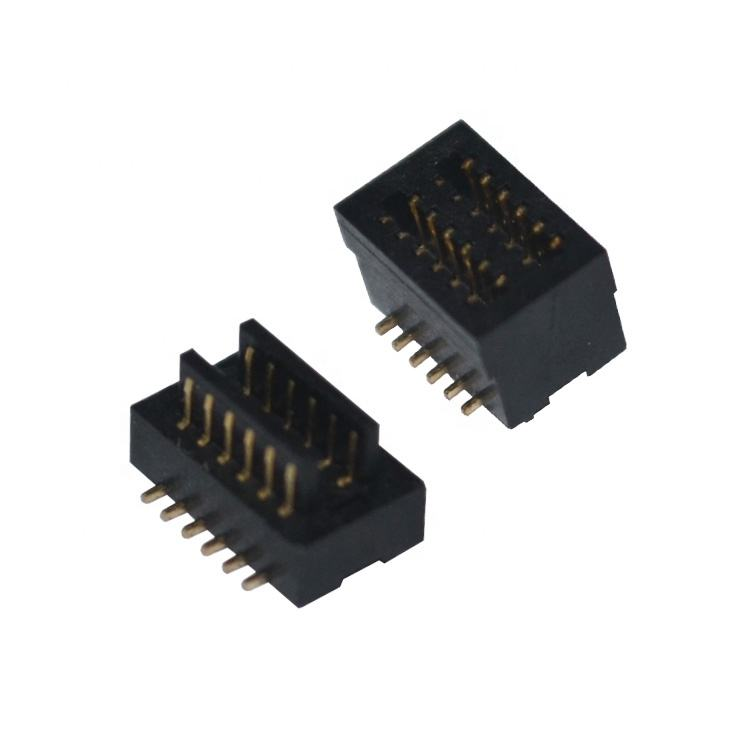

Yüksek yoğunluklu 12Pin SMT Erkek Kadın PCB Bağlayıcısı 0.5 0.8mm Pitch Stack Height 6.0mm Board to Board & Mezzanine Bağlayıcıları
Ürün Özellikleri
✅Kör çiftleşme ve kendi kendine hizalama tolerans tasarımı: Dahili rehberlik direkleri, PCB montajı ofsetini emiyor, kör çiftleşme sırasında iğne hasarını önliyor, otomatik SMT hatları için üretim verimini arttırıyor.
✅Yüksek Hızlı Sinyal Bütünlüğü: Optimize edilmiş temas impedansı, yüksek hızlı diferansiyel sinyaller için istikrarlı iletim, yüksek hızlı sinyal yolu düzenleme gereksinimlerine uyar.
✅Sabit eşleştirilmiş yığın yüksekliği 6.0 mm: Tam kontrol edilen PCB-PCB boşluğu, paralel yığılmış tahta mekanik tasarımı için tutarlı mezzanine mesafesi.
✅Yüksek yoğunluklu SMT düzeni: Çift sıra kompakt ayak izi, alan kısıtlı modül tasarımları için PCB gayrimenkulünü tasarruf eder.
✅SMT dostu inşaat: Pick-and-place uyumlu koruma, tekrar akış lütlemeyi destekler, montaj sonrası erişilebilir AOI denetimi.
Ürün Tanımı
| Ürün |
Parametreler |
| Elektrik Performansı |
|
| Çıkış |
0.5 mm / 0.8 mm |
| Pin Sayısı |
12P (Kustom iğne sayıları mevcut) |
| Adlık Voltaj |
12 V AC/DC |
| Bağlantı başına nominal akım |
0.5 A |
| İzolasyon Direnci |
≥ 500 MΩ |
| Temas direnci |
≤30 mΩ |
| Maksimum Veri Hızı |
10 Gbps'e kadar |
| Mekanik Performans |
|
| Çiftleştirilmiş yığın yüksekliği |
6.0 mm |
| Çiftleşme Döngüleri |
≥500 döngü |
| Çiftleşme Yardımı |
Kör çiftleşme / kendi kendini doğrultma rehberlik direkleri |
| İptal |
SMT Gull-wing |
| Malzeme ve kaplama |
|
| Konut |
Yüksek sıcaklıklı LCP, UL94-V-0 |
| İletişim malzemesi |
Bakır alaşımı |
| Kontakte Yapıştırma |
Dokunma alanında altın kaplama; kaynak kuyruğunda teneke kaplama |
| Çevre |
|
| Çalışma sıcaklığı |
-40 °C ~ +105 °C |
| Uygunluk |
RoHS, REACH uyumlu |
| Lehimlendirme Rehberi |
|
| Süreç |
SMT Geri akış lehimleme |
| Zirve geri akış sıcaklığı |
En fazla 260 °C, 10 s süresi |
Çapraz Referans / Alternatif
Molex, JAE ve TE Connectivity eşdeğerlerinden gelen geleneksel tahtadan tahtaya mezzanine konektör serisi için doğrudan ikinci kaynak yedeklemesi, 0,5 / 0,8 mm pitch, 6,0 mm eşleştirilmiş yükseklikle.
Çoğu referans tasarımı için ayak izi uyumludur; PCB'nin nihai hale getirilmesinden önce bant düzenini doğrular.Aynı elektrikli ve mekanik performansı korur..
Ürün Özelliği
- Anti- yanlış eşleşme kutuplaşma yapısı, manuel ve otomatik montaj sırasında ters yerleştirme hasarını önler.
- Kendi kendine hizalama yüzen toleransı, yığma ve montaj kaydırma hatasını emiyor, konektör hurdaya oranını azaltıyor.
- Çift noktalı temas yapısı titreşim ve termal döngü koşullarında istikrarlı temas kuvvetini korur
- Yüksek sıcaklıklı LCP koruması, deformasyon olmaksızın standart SMT geri akış profilini korur.
- Kompakt yüksek yoğunluklu 12 pinli konfigürasyon I/O miktarını ve PCB ayak izini dengeler.
- Paralel PCB-PCB mezzanine yığma bağlantıları için özel erkek-kadın eşleştirilmiş set.
Ürün Avantajları
🔹Tedarik zinciri güvenliği: Yerel üretim, OEM'in uzun teslim süreleri ile ithal eşdeğerlerinin karşılaştırılmasında kıtlıklardan kaçınmak.
🔹Montaj optimizasyonu: Rulo ambalajlama doğrudan SMT toplama ve yerleştirme makineleri ile çalışır, manuel önceden işleme gerek yoktur.
🔹Kanıtlanmış sinyal istikrarı: Yüksek hızlı sinyal bütünlüğü için ayarlanmış temas geometri, daha az sinyal kaybı.
🔹Maliyet etkin ikinci kaynak: Rekabetçi fiyatlarla uluslararası markalarla eşleşen performans.
🔹Esnek mühendislik desteği: Hızlı örnek doğrulama, özel iğne sayımı / kaplama / yığın yüksekliği değişiklikleri mevcuttur.
Uygulama
- Endüstriyel kontrol modülleri ve gömülü bilgisayar kartları
- İletişim yardımcıları ve sinyal transfer alt kartları
- Tıbbi kompakt elektronik bileşikler
- IoT geçidi ve sensör yığılmış PCB modülleri
- Ekran sürücüsü alt panel bağlantıları
- Deneme ölçüm ekipmanları iç mezzan bağlantıları
Paketleme
- SMT otomatik seçme ve yerleştirme makinesi için standart baskılı taşıyıcı bant
- Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmez
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Örnek Politikası: Ücretsiz örnekler desteklenir, hızlı örnek dönüşü
- MOQ: Standart parçalar için düşük MOQ; özelleştirilmiş konfigürasyonlar için değerlendirme üzerine MOQ
- Özel yetenek: Özel iğne sayısı, eşleştirilmiş yığma yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çizim / spesifikasyonunuza göre özel ambalaj.
Mühendis Seçimi Rehberi
- Kaldırımı onaylayın: daha yüksek yoğunluk gereksinimleri için 0,5 mm seçin; PCB'nin daha kolay üretilebilmesi için 0,8 mm seçin.
- Doğrulanmış yığın yüksekliğini onaylayın: Bu seri 6,0 mm olarak sabitlenmiştir; alternatif yığın yüksekliğine ihtiyacınız varsa bize ulaşın.
- Pin sayısını kontrol edin: Temel model 12P'dir; diğer pin sayıları özelleştirilebilir.
- Sinyal hızını doğrulayın: Diferansiyel sinyal ihtiyacınızın 10 Gbps maksimum hızın içinde olup olmadığını değerlendirin.
- Çalışma sıcaklık aralığının son ürün çalışma ortamınızla eşleştiğini doğrulayın.
- İkinci kaynakın değiştirilmesi için: Gerber'ın nihai piyasaya sürülmesinden önce PCB ayak izi çiziminin çapraz kontrolü.
- Prototip için: ilk önce lehimleme, çiftleşme ve sinyal performans doğrulama için ücretsiz örnek talep edin.
Eğer ayak izi tavsiyesi, 3D adım dosyası veya daha fazla teknik desteğe ihtiyacınız varsa mühendislik ekibimizle iletişime geçin.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
