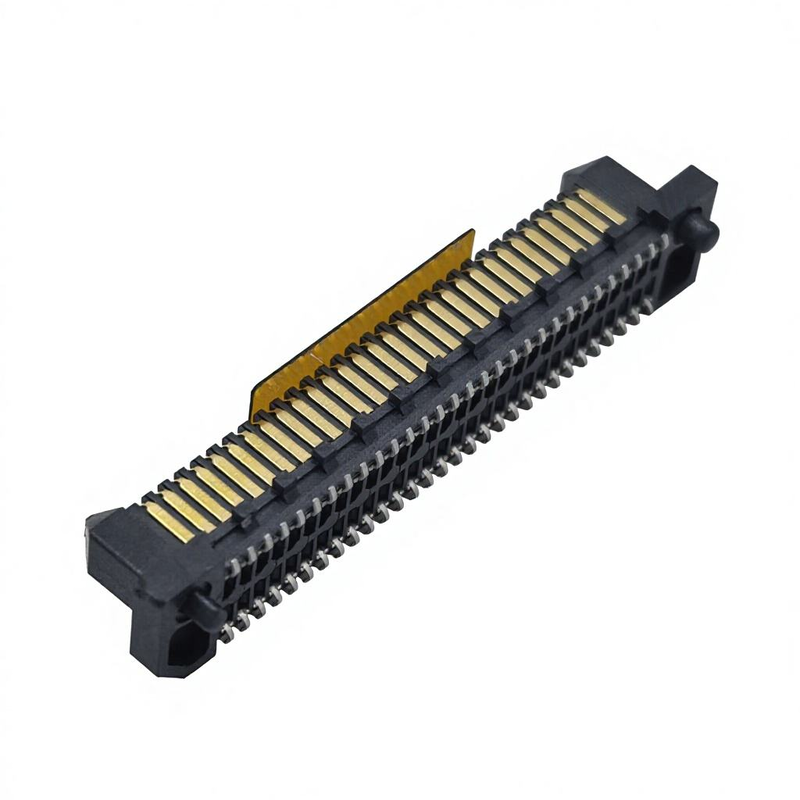

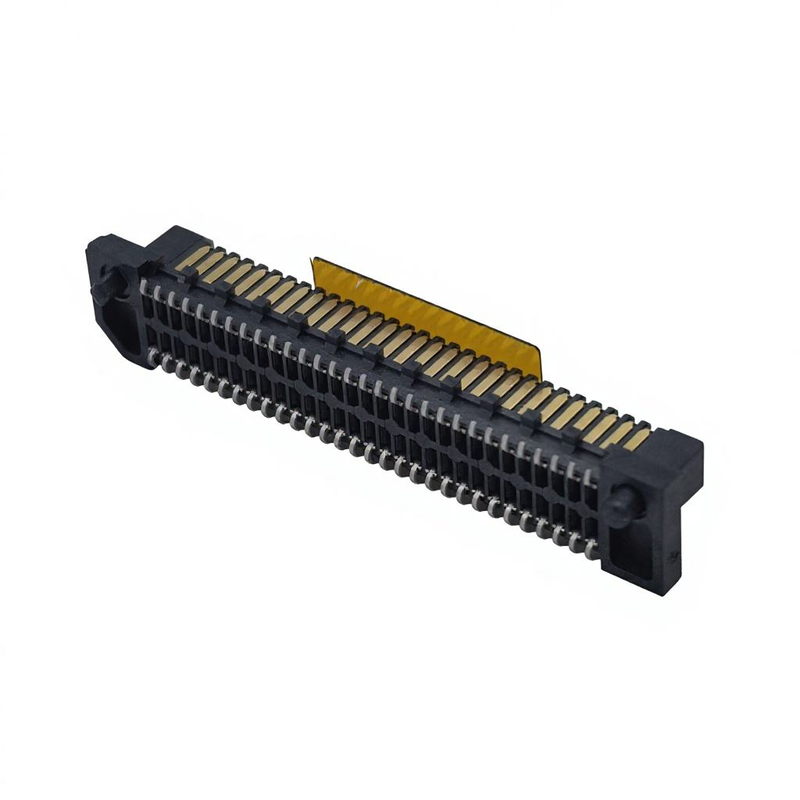

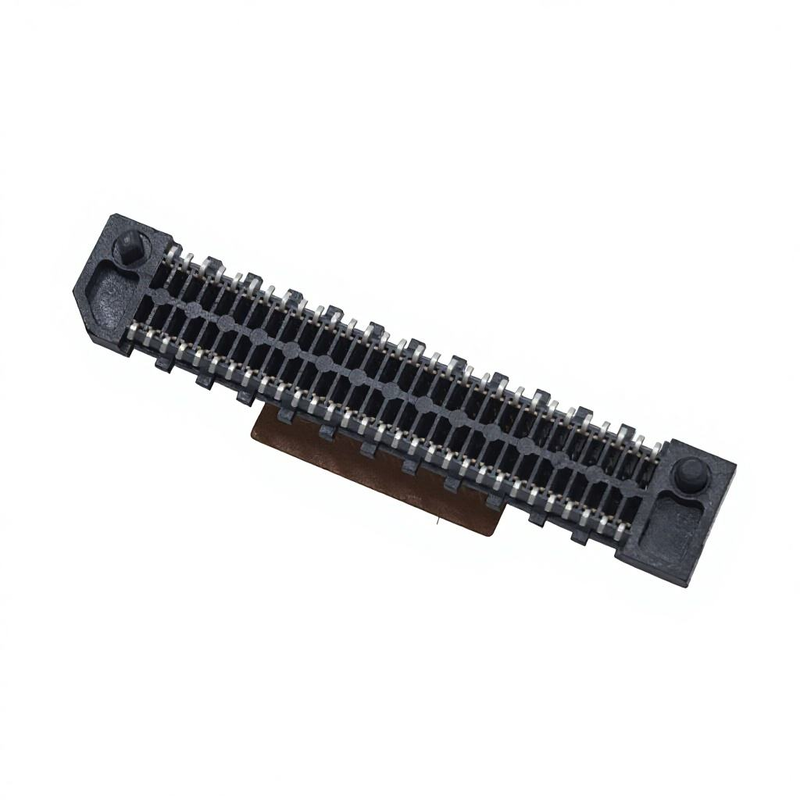

Yüksek Akım 0.8mm 38 Pin BTB Konnektör Fiş Eğri Terminalli PCB Karttan-Karta Konnektör Mylar SMT Altın Ni Kontak Kaplaması
Ürün Öne Çıkanlar
✅ Kör Eşleştirme ve Kendiliğinden Hizalanma Toleransı Tasarımı: Dahili yönlendirme pah yapısı, küçük montaj ofsetlerini emer, otomatik alma-yerleştirme eşleştirmesi sırasında pin hasarını önler, montaj hurda oranını azaltır
✅ Yüksek Hızlı Sinyal Bütünlüğü: Empedans optimize edilmiş eğri kontak terminalleri, yüksek hızlı diferansiyel sinyal iletimi için kararlı performans, ekleme kaybını ve çapraz konuşmayı en aza indirir.
✅ Tanımlanmış Eşleşmiş Yükseklik: Hassas istiflenmiş eşleşmiş yükseklik kontrolü, mekanik muhafaza tasarımınız için tutarlı PCB yığın boyutlandırması.
✅ Yüksek Akım Eğri Terminaller: Bakır alaşımlı eğri kontak kirişi, güvenilir çok noktalı temas, kararlı güç ve sinyal iletimini sürdürür.
✅ Mylar Bantlı SMT: Mylar taşıyıcı bant, yeniden akış lehimlemesi sırasında terminal deformasyonunu önler, seri üretim SMT montaj hatlarına uyar.
✅ Altın-Nikel Kontak Kaplaması: Eşleştirme alanında altın kaplama + nikel alt katman, anti-oksidasyon, uzun hizmet ömrü için düşük ve kararlı kontak direnci
Ürün Açıklaması
| Ürün |
Özellikler |
| Elektriksel Performans |
|
| Adım |
0.8 mm |
| Pin Sayısı |
38 Pin |
| Anma Akımı |
1.0 A/kontak |
| Anma Gerilimi |
100 V AC/DC |
| Kontak Direnci |
≤ 30 mΩ |
| İzolasyon Direnci |
≥ 500 MΩ (500 V DC) |
| Dielektrik Dayanım Gerilimi |
250 V AC / 1 dakika |
| Mekanik Performans |
|
| Konnektör Tipi |
BTB Fiş, Eğri Terminaller |
| Montaj Stili |
SMT Yüzey Montajı |
| Eşleşmiş Yükseklik |
(Gerçek boyutunuzu buraya girin, örn. 5.6 mm) |
| Eşleştirme Döngüleri |
Minimum 5000 döngü |
| Giriş / Çıkarma Kuvveti |
Uygulamaya bağlı (pin tasarımına göre) |
| Malzeme ve Kaplama |
|
| Kontak Malzemesi |
Yüksek mukavemetli Bakır Alaşımı |
| Kontak Kaplaması |
Eşleştirme alanında altın kaplama, nikel alt kaplama; Lehim alanı: Nikel taban |
| Gövde Malzemesi |
Yüksek sıcaklık LCP, UL94-V0 alev geciktirici |
| Yardımcı Malzeme |
SMT işlemleri için Mylar koruyucu bant |
| Çevresel Performans |
|
| Çalışma Sıcaklığı |
-40 °C ~ +105 °C |
| Uyumluluk |
RoHS 2.0, REACH |
| Lehimleme Rehberi |
|
| Yeniden Akış Profili |
Standart kurşunsuz SMT yeniden akış; Tepe sıcaklığı ≤260 °C, bekleme süresi IPC/JEDEC standardına uyun |
| Not |
SMT öncesinde Mylar bandı sağlam tutun; lehimlemeden sonra çıkarın; ince hatveli terminallerde manuel sıcak demir onarımından kaçının |
Çapraz Referans / Alternatif
Bu 0.8 mm 38 pinli eğri terminalli BTB fişi, seçili Molex SlimStack®, JAE, Amphenol BergStak® 0.8 mm serisi BTB fişleri için doğrudan işlevsel bir alternatif olarak tasarlanmıştır.
- Mevcut PCB projelerinde doğrudan değişim için kritik ayak izi, eşleşmiş yükseklik, elektriksel ve mekanik performansı karşılar.
- Çoğu durumda PCB yerleşim revizyonu gerekmez; lütfen seri üretimden önce boyut çizimini doğrulayın.
- Hacimli projeler için orijinal ithal bileşenlere göre maliyet optimize edilmiş teslim süresi avantajı.
Ürün Özelliği
- Eğri yay kirişli terminaller, titreşim ve termal döngü stresine dayanıklı kararlı çok noktalı temas sağlar.
- Kendiliğinden hizalanan kör eşleştirme pahı, otomatik montaj üretimi için pinleri yanlış takılma hasarına karşı korur.
- Mylar destek bandı, ince hatveli terminalleri düz tutar, bant makara taşıma ve yeniden akış sırasında deformasyonu önler.
- Altın-nikel kaplama, nemli veya hafif aşındırıcı çalışma ortamlarında bile düşük kontak direncini korur.
- Kompakt 0.8 mm yüksek yoğunluklu hatve, değerli PCB istifleme alanından tasarruf sağlar.
- Sıfır kusurlu SMT alma-yerleştirme verimleri için sıkı düzlük kontrolü.
Ürün Avantajları
⬇️ Daha düşük montaj riski: Kendiliğinden hizalanma toleransı tasarımı, manuel ve robotik eşleştirme hata oranını azaltır.⬇️ Yüksek hızlı + yüksek akım birleşik yeteneği: Bir konnektör hem güç kaynağını hem de yüksek hızlı diferansiyel sinyalleri yönetir.⬇️ Seri üretim hazır: Makara ambalajı, standart SMT alma-yerleştirme makineleriyle doğrudan uyumludur.
Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmez⬇️ Güvenilir tutarlılık: Dahili damgalama, kalıplama, kaplama ve son muayene, kararlı parti-parti performansı.⬇️ Esnek destek: Mühendislik doğrulamanız için ücretsiz numuneler ve hızlı prototipleme.
Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmezEndüstriyel kontrol modülleri ve gömülü kenar bilişim donanımıTıbbi taşınabilir elektronik istiflenmiş kart montajları
Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmezTüketici IoT, giyilebilir ve kompakt el cihazlarıOtomotiv iç mekan güvenlik dışı elektronik alt montajları
Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmezPaketlemeSMT otomatik alma-yerleştirme makinesi için standart kabartmalı taşıyıcı bant
Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmezTeslim SüresiNumune siparişi: 3 iş günü
Seri üretim siparişi: 1-3 hafta, yapılandırmaya ve sipariş miktarına bağlı olarak
- Fabrika Sertifikası ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Numune Politikası: Ücretsiz numuneler desteklenir, hızlı numune teslim süresi
- MOQ: Standart parçalar için düşük MOQ; özel yapılandırmalar için MOQ değerlendirmeye bağlıdır
- Özel yetenek: Özel pin sayısı, eşleşmiş istifleme yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çizim/spesifikasyonunuza göre özel ambalaj.
- Mühendis Seçim Rehberi
Gerçek eşleşmiş yüksekliğin PCB yığın boyutunuz ve muhafaza mekanik boşluğunuzla eşleştiğini doğrulayın.
- Pin başına akım yükünü doğrulayın: sürekli çalışma için kontak başına anma 1.0 A'yı aşmayın.
- Yüksek hızlı sinyal yolları için, önerilen PCB yığın boyutunu ve diferansiyel çift yönlendirme önerisini izleyin.
Eşleştirme ortağı soket uyumluluğunu yeniden kontrol edin; çapraz referans, çizim onayı olmadan %100 pin-pin garantisi vermez.
- SMT üretimi: yeniden akış lehimlemesinden önce Mylar bandını saklayın; lehimleme bittikten sonra soyun.
- Mevcut projeniz için çapraz referans doğrulamasına ihtiyacınız varsa BOM listesini mühendislik ekibimize gönderin.
Çizim, 3B dosya ve numune talebi için mühendislik satış ekibimizle iletişime geçin.
