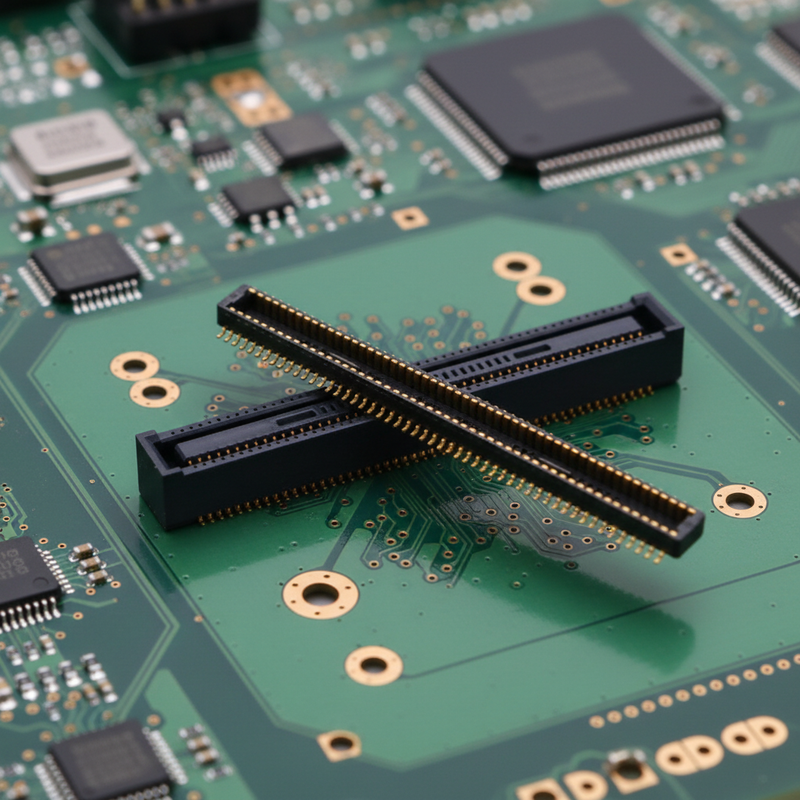

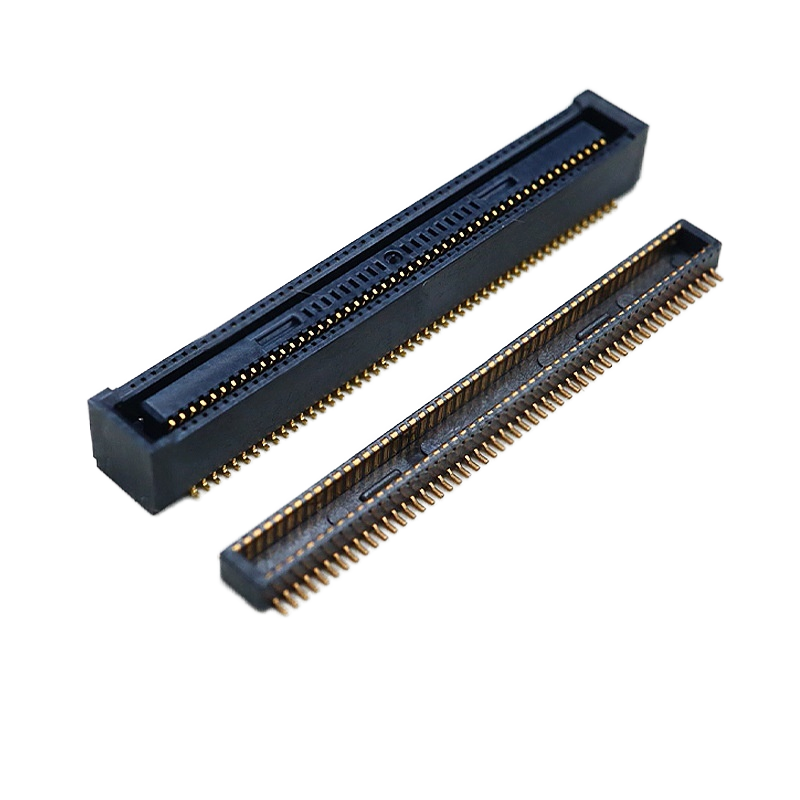

0.5mm Pitch Brass Contact IP64 BTB Erkek/Kadın SMT Elektronik IC Board-to-Board Bağlantısı
Ürün Özellikleri
✅Kör Çiftleşme ve Kendini Düzleştirme: Dahili rehber kaburgalar, XY ofset toleransını sağlar, PCB montajının yanlış hizalanmasını absorbe eder ve otomatik montaj sırasında çiftleşme hasarını azaltır
✅Yüksek Hızlı Sinyal Bütünlüğü: MIPI, PCIe, SATA, USB3.1 Gen2 yüksek hızlı arayüzleri ile uyumlu, 20 Gbps'ye kadar destekler
✅Sabit çiftleşme yüksekliği: 2,5 mm: Mekanik kabın montajı için tahttan tahtaya doğru yığılma yüksekliği kontrolü
✅SMT Bobin Paketleme: SMT montaj hattı için doğrudan seç ve yerleştir, ikinci el işleme gerekmez
✅Çok Pinli Seçenekler: Esnek PCB pin-out ölçeklendirme için 20/24/30/40/50/60 pozisyonlar
Ürün Tanımı
| Ürün |
Parametreler |
| Elektrik Performansı |
|
| İletişim Hızı |
0.4 mm |
| Rütbeli Akım |
0.3 temas başına A |
| Adlık Voltaj |
50 V AC |
| Maks. Veri Hızı |
20 GbpsHiroshi Ele... |
| Temas direnci |
≤50 mΩ |
| İzolasyon Direnci |
≥ 1000 MΩ |
| Voltajı Dayan |
250 V AC / 1 dakika |
| Mekanik Performans |
|
| Bağlantı tipi |
Kadın kap, çift sıra SMT |
| Çiftleştirilmiş yığın yüksekliği |
2.5 mm |
| Kendini hizalama aralığı |
Kör mat montajı için XY yüzen toleransFare seçeneği... |
| Çiftleşme Döngüleri |
Min. 30 döngü HIROSEO... |
| Montaj |
Yüzey montajlı SMT, vakum seçme yeri uyumludurFare seçeneği... |
| Malzeme ve kaplama |
|
| Konut |
Yüksek sıcaklık LCP, UL94-V-0 |
| İletişim malzemesi |
Fosfor Bronz |
| Kontakte Yapıştırma |
Dokunma alanında altın kaplama; Lehimlenmenin çıkmasını önlemek için nikel bariyeriFare seçeneği... |
| Çevre |
|
| Çalışma sıcaklığı |
-40 °C ~ +85 °C |
| Uygunluk |
RoHS 3.0, REACH uyumlu |
| Lehimlendirme Rehberi |
|
| Geri akış profili |
Standart SMT kurşunsuz geri akış; Zirve sıcaklığı ≤260 °C, IPC/JEDEC-020D'ye uyun |
| Not: |
Yüksek sıcaklıklarda uzun süre kalmaktan kaçının; nikel bariyeri leyleklerin sarkma riskini azaltır |
Çapraz Referans / Alternatif
Doğrudan teslimat yerineHirose DF40HC ((2.5) -xxDS-0.4V ((51)Seri (20/24/30/40/50/60P)
- Aynı ayak izi, aynı 2,5 mm çiftleşme yüksekliği, aynı 0,4 mm mesafe
- Uyumlu çiftleşme erkek fiş: DF40HB ((2.5) -xxDP-0.4V ((51) serisi
- Değiştirme için PCB düzenini değiştirmek gerekmez; Pin-to-Pin uyumluluğu doğrulanmıştır.
Not: Hirose ile bağlantılı değiliz, bizim rolümüz fonksiyonel eşdeğer bir yedek.
Ürün Özelliği
- Otomatik montaj için kendi kendini doğrulayan rehber kaburgalar kör eşleşme yanlış yerleştirme riskini azaltır
- Güçlendirilmiş koruma kaburgaları, son ürünün şok ve titreşim direncini arttırır
- Nikel anti-kırılma bariyeri, geri akışlı lehimleme sırasında lehimlerin temas bölgesine sürünmesini önler
- Yüksek hızlı diferansiyel sinyallerde istikrarlı sinyal bütünlüğü için optimize edilmiş yüksek hızlı temas geometri
- SMT seri üretimi için hazır vakumlu yerleştirme yüzeyi
- Farklı I/O gereksinimlerine uymak için birden fazla pin sayımı (20‐24‐30‐40‐50‐60P)
Ürün Avantajları
- Drop-in yedek: PCB yeniden tasarımı olmadan orijinal HRS uzun teslim süresi bileşenlerini değiştirin
- Kör-mat toleransı: Tahta ofset düzensizliğinden kaynaklanan montaj hurdasını azaltır
- Rulo-SMT hazır: Tam rulo yapıştırılmış bant ambalajı, doğrudan toplama ve yerleştirme makinelerine beslenir
- Sürekli yüksek hızlı performans: Yüksek hızlı arayüzler için istikrarlı impedans performansı
- Esnek MOQ ve örnek desteği: Mühendislik prototipleri için hızlı örnek doğrulama
- Yerel fabrika öncülük süresi avantajı: Kısa teslim süreleri ile uluslararası markaların uzun geri siparişleri
Uygulama
- Endüstriyel kontrol için yerleştirilmiş paneller
- Tıbbi kompakt yığılmış PCB modülleri
- Görüntüleme / MIPI kamera arayüzü donanımı
- Yüksek hızlı depolama, SATA / PCIe çevresel bağlantılar
- El taşınabilir cihazlar, kompakt yığılmış PCB kümeleri
- Test ve ölçüm ekipmanları, yığılmış mezzanine tahta tasarımları
Paketleme
- SMT otomatik seçme ve yerleştirme makinesi için standart baskılı taşıyıcı bant
- Müşteri SMT üretim hattında doğrudan kullanılabilir; yeniden paketleme gerekmez
Önderi Zamanı
- Örnek siparişi: 3 iş günü
- Seri üretim siparişi: konfigürasyona ve sipariş miktarına bağlı olarak 1-3 hafta
Fabrika Sertifikasyonu ve Özel Hizmet
- Sertifikalar: ISO9001, RoHS, REACH uyumlu
- Örnek Politikası: Ücretsiz örnekler desteklenir, hızlı örnek dönüşü
- MOQ: Standart parçalar için düşük MOQ; özelleştirilmiş konfigürasyonlar için değerlendirme üzerine MOQ
- Özel yetenek: Özel iğne sayısı, eşleştirilmiş yığma yüksekliği, kaplama kalınlığı, mekanik modifikasyon, çizim / spesifikasyonunuza göre özel ambalaj.
Müşteri Seçimi
- Gerekli iğne sayısını onaylayın: 20/24/30/40/50/60P; çiftleşme erkek parçası numarasını onaylayın
- Doğrulanmış eşleşmiş yığın yüksekliği: Bu dizi2.5 mmMekanik koruma boşluğunu kontrol edin.
- Yüksek hızlı uygulama: Diferansiyel yönlendirme uyumlu referans tasarım impedansı sağlamak
- Montaj: Hacimli SMT için rulo ambalajı; ilk önce geri akış profili testi için ücretsiz numuneler isteyin.
- Değiştirme kontrolü: Tam sipariş serbest bırakılmadan önce ayak izi uyumluluğunu doğrulayın; prototip testleri için ücretsiz örnekler kullanın.
Sık Sorulan Sorular
S: Katalogunuz var mı? Tüm ürünlerinizi kontrol etmek için kataloğu bana gönderebilir misiniz?
A: Evet, kataloğu almak için bize çevrimiçi olarak ulaşabilir veya e-posta gönderebilirsiniz.
S: Ürünü katalogunuzda bulamıyorum.Bu ürünü benim için yapabilir misin?
A: Kataloğumuzda ürünlerimizin çoğu gösteriliyor, ama hepsi değil. Sadece hangi ürüne ihtiyacınız olduğunu ve ne kadar istediğinizi bize bildirin. Eğer elimizde yoksa, onu üretmek için yeni bir kalıp da tasarlayabilir ve yapabiliriz.Referans için.Normal bir kalıp yapmak yaklaşık 35-45 gün sürecek.
S: Bir örnek verebilir misiniz? Bu örnekler ücretsizdir mi?
A: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz.
S: Teslimat süreniz nasıl?
A: Stok malları 1 gün içinde teslim edilir; özel mallar 5-7 gün içinde teslim edilir
S: Siparişimi nasıl göndereceğim?
A: Küçük paketler için, onları DHL, FedEx, UPS, TNT, EMS gibi Express ile gönderin. Bu Kapı Kapı hizmeti. Büyük paketler için, onları Hava veya deniz yoluyla gönderebiliriz. Standart ihracat kartonlarını kullanıyoruz.Teslimat sırasında meydana gelen herhangi bir ürün hasarından biz sorumlu olacağız.
6S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeme yapabilir miyim?
A: T / T ((Wire transfer), Western Union ve PayPal kabul ediyoruz. Lütfen fatura ile aynı miktarı alabileceğimizden emin olun. Ve RMB'de para ödeyebilirsiniz. Sorun yok.
7S: Şirketinizin kalite kontrolü nasıl?
A: ISO9001'i sıkı bir şekilde takip edin; IQC, OQC, IPQC ve QA, kalite departmanımızın% 10'unu işgal ediyor.
S: Tüm ürünlerinizin fiyat listesine ihtiyacım var.
A: Tüm ürünlerimizin fiyat listesine sahip değiliz.Ve fiyatlar her zaman değişir. Malzeme maliyeti ve miktarı yüzünden.Ve bize ihtiyacınız olan tüm eşyaların bir listesini verebilirsiniz; biz dikkatlice birer birer onaylayacağız ve size bir özellik ve fiyat listesi vereceğiz
S: Özel ürünler ve özel ambalaj yapabilir misiniz?
A: Evet.
Müşterilerimiz için daha önce ürünler (özellikle tel dişlileri). Özel paketleme hakkında, bir sorun yok; paketlemeye logonuzu veya diğer bilgilerinizi koyabiliriz.Sadece ek maliyetler getireceğini belirtmek zorundayım..
S: Hangi sertifikalarınız var?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
