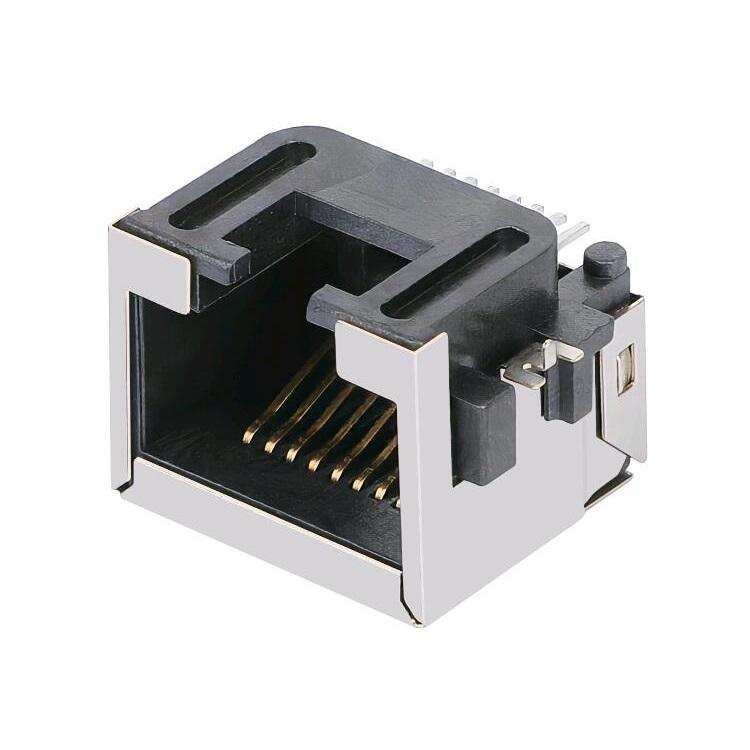

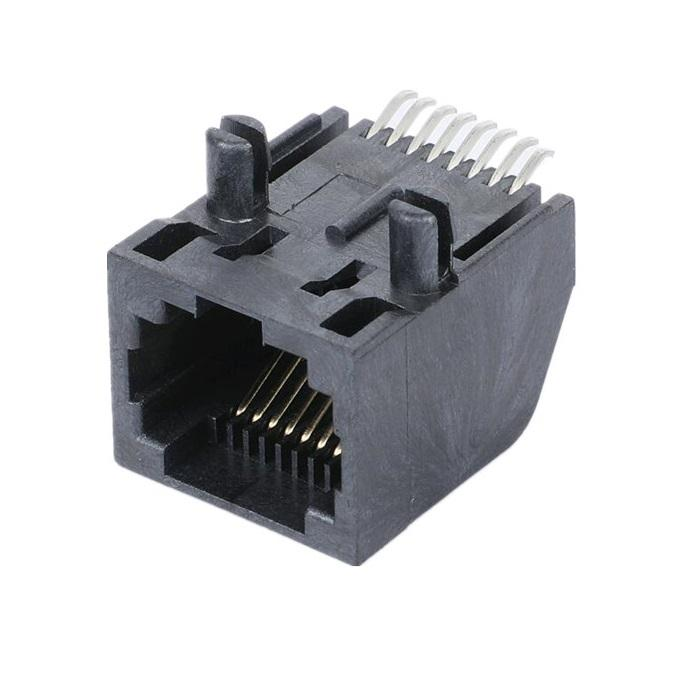

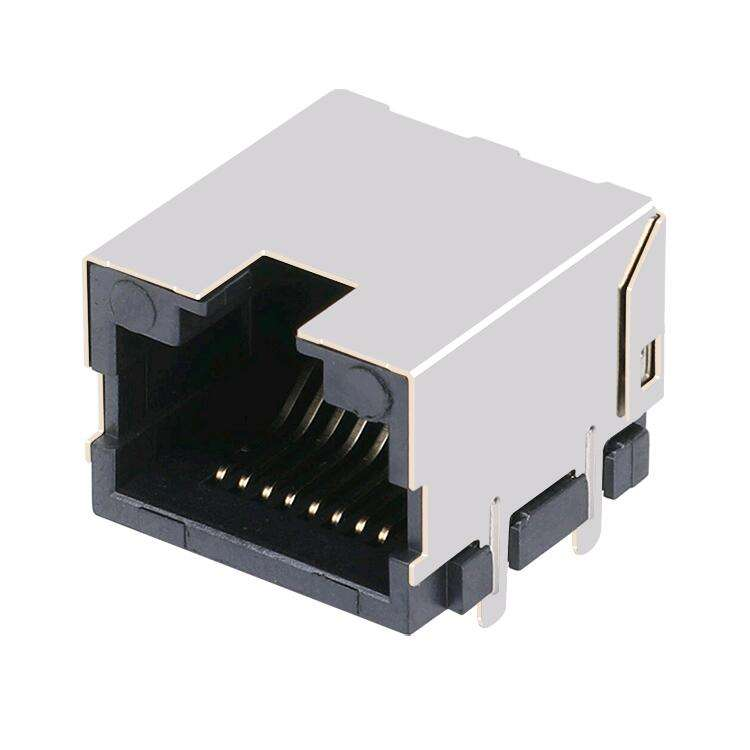

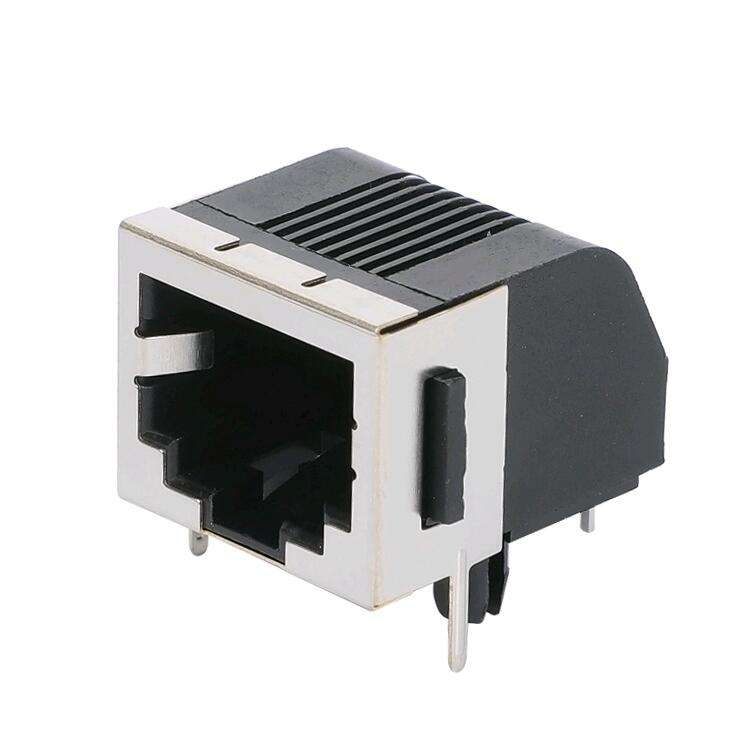

Açı Sağ Telefon Konnektörü Korumasız 8P8C SMD RJ45 Modüler Jak
Açıklama
| Ürün |
Parametre |
| Konnektör Tipi |
RJ45 Modüler Jak (Dişi) |
| Port Yapılandırması |
1-Port, 1x1 |
| Pozisyonlar / Kontak Sayısı |
8P8C, tam dolu |
| Montaj Stili |
SMD / Yüzey Montaj Teknolojisi |
| PCB Yönü |
Sağ Açılı (90°, yan giriş) |
| Koruma |
Korumasız (Metal kabuk yok) |
| Performans Kategorisi |
Cat-3 (Ses ve düşük hızlı sinyal) |
| Kilit Yönü |
Standart-Kilit-Aşağı |
| Durum LED'i |
Yok |
| Kontak Malzemesi |
Fosfor Bronz |
| Kontak Kaplaması |
Eşleşme alanı: Nikel üzeri Altın; Lehim kuyruğu: Kalay |
| Yerleştirme Pimleri |
Evet (SMD hizalama için) |
| Gövde Malzemesi |
Yüksek sıcaklıkta Termoplastik, UL94V-0 |
| Maksimum Akım Değeri |
1.5 A |
| Maksimum Voltaj Değeri |
150 V AC |
| Kontak Direnci |
≤ 20 mΩ |
| İzolasyon Direnci |
≥ 500 MΩ |
| Dayanıklılık (Eşleşme Döngüleri) |
Minimum 750 döngü |
| Çalışma Sıcaklığı |
-40 °C ~ +85 °C |
| Uyumluluk |
RoHS, REACH |
| Paketleme |
Tepsi dökme paketleme |
Metal koruyucu gövde olmadan bu konnektör, standart RJ45 birlikte çalışabilirliğini korurken toplam BOM maliyetini düşürür. Dahili yerleştirme pimleri, SMD yeniden akış lehimlemesi sırasında kaymayı önleyerek seri üretim hatlarında yaygın SMD jak yerleştirme sapması risklerini çözer. LED göstergesi yok; kompakt, düşük profilli ayak izi, yoğun paketlenmiş kart düzenleri için değerli PCB alanını en üst düzeye çıkarır.
Ana Özellikler ve Farklılaştırıcılar
- Sağ Açılı Yan Giriş SMD Düzeni.
- Korumasız Yapı.
- 8P8C tam dolu kontaklar.
- SMD yerleştirme pimleri.
- Yüksek sıcaklıkta UL94V-0 termoplastik gövde.
- Seçici altın-nikel kaplamalı fosfor-bronz kontaklar.
- LED Yok / Metal Kabuk Yok: PCB yönlendirmesini basitleştirir, kart alanından tasarruf sağlar, parça sayısını azaltır
- RoHS ve REACH uyumlu: İhracat odaklı ürünler için küresel elektronik çevresel gereksinimleri karşılar
Tipik Uygulama Senaryoları
Cat-3 ses veya düşük hızlı sinyal bağlantısının gerekli olduğu, EMI ortamının hafif olduğu ve maliyet etkinliği ile SMD seri üretilebilirliğinin öncelikli olduğu projeler için tasarlanmıştır:
- Sesli iletişim ekipmanları, telefon terminal kartları
- Endüstriyel kontrol modülleri, seri sinyal arayüz kartları
- Ev ve ticari akıllı cihazlar, erişim kontrol üniteleri
- POS terminalleri, ofis çevre donanımları
- Test ve ölçüm yardımcı arayüzleri
- RJ45 fiziksel port gereksinimi olan maliyet-optimize edilmiş IoT cihazları
