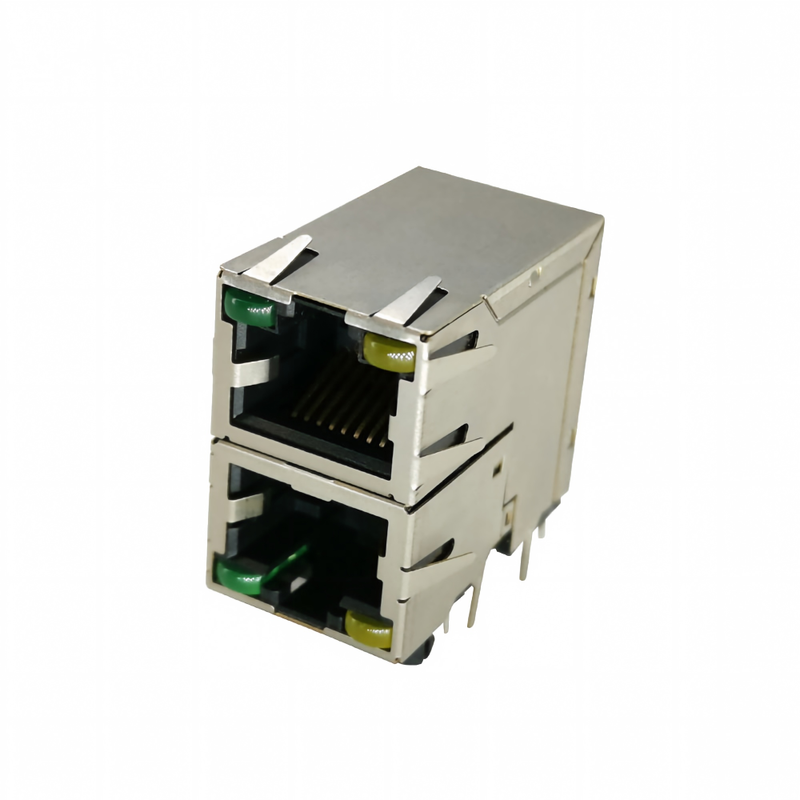

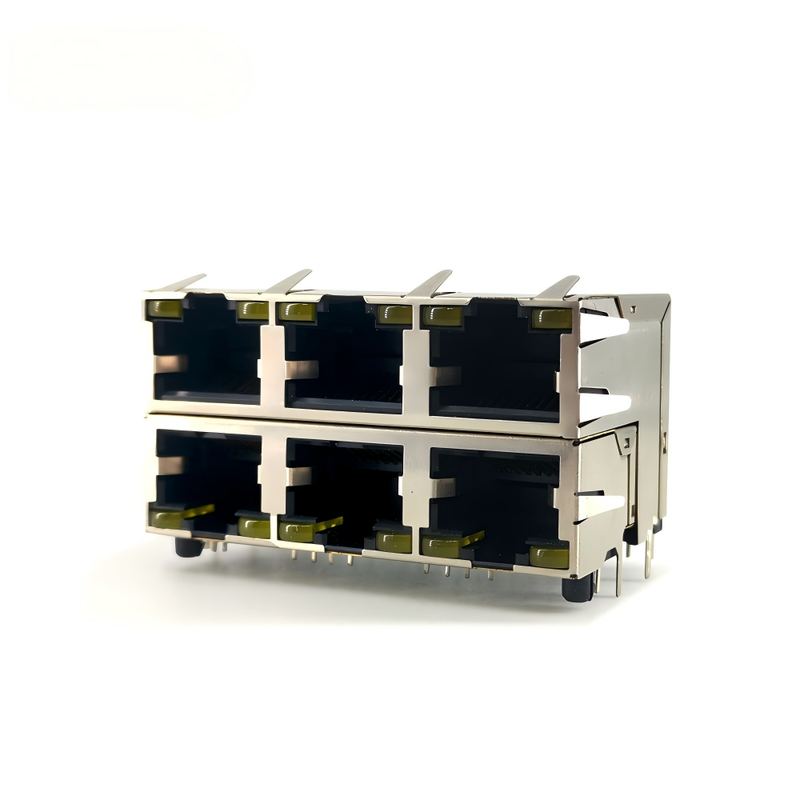

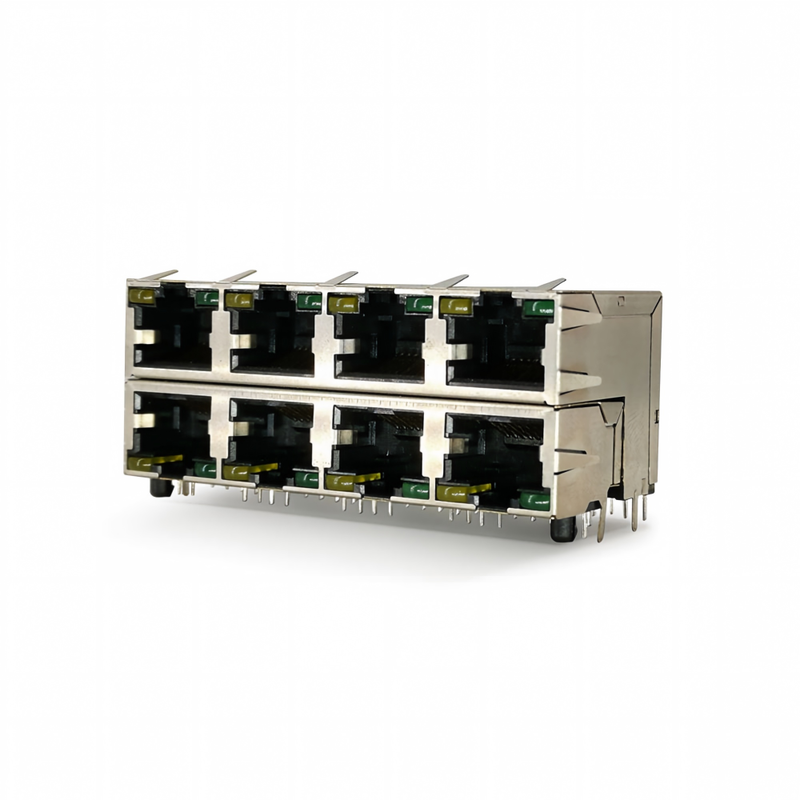

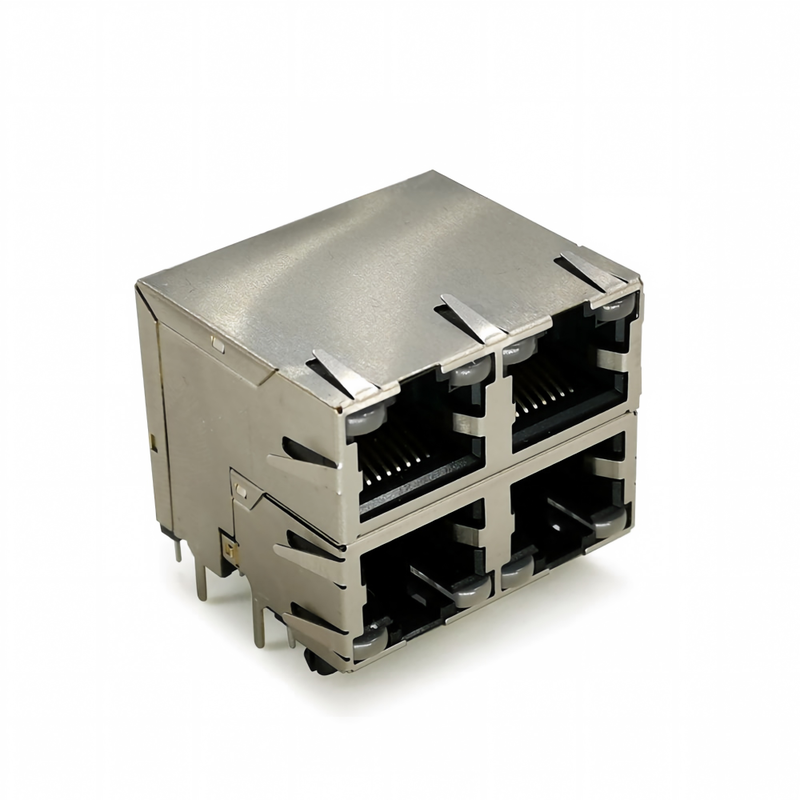

Çift Katmanlı 2x8 (16-Port) RJ45 Modüler Jak, Çift LED'li, Metal Kalkanlı ve Fosfor-Bronz Kontaklı – Gigabit Anahtar / Yönlendirici / NIC için Yığılmış 8P8C Dişi PCB Delikten Geçmeli Konnektör
Ürün Açıklaması
|
Parametre
|
Teknik Özellikler
|
|
Konnektör Tipi
|
Modüler Jak 8P8C (RJ45), Dişi
|
|
Yapılandırma
|
2x8 yığılmış (çift katmanlı), 16 port
|
|
Pozisyonlar / Yüklü
|
8 pozisyon, port başına 8 kontak
|
|
Montaj
|
Delikten Geçmeli, Dik Açı (yan giriş 90°)
|
|
Hatve (TH pinleri)
|
2.54 mm sıra x 1.27 mm sütun (standart RJ45 PCB deseni)
|
|
Gövde Malzemesi
|
Cam dolgulu PBT / PA46 / PA66, siyah, UL 94 V-0
|
|
Kalkan Malzemesi
|
Pirinç (bakır alaşımı) 0.20–0.25 mm, Nikel kaplama veya Kalay kaplama
|
|
Kontak Malzemesi
|
Fosfor bronz Ø0.45–0.46 mm yuvarlak / 0.35 mm yassı
|
|
Kontak Kaplama
|
Eşleşme yerinde seçici altın (flash–50µ"), kuyrukta kalay
|
|
LED
|
Port başına 2x (örn. Yeşil Bağlantı + Sarı AKTİF); isteğe bağlı renkler
|
|
EMI
|
Kalkanlı kabuk + üst/yan yaylı parmaklar + PCB toprak terminalleri
|
|
Akım Değeri
|
Kontak başına 1.5 A
|
|
Voltaj Değeri
|
125 VAC RMS
|
|
Kontak Direnci
|
≤ 30 mΩ
|
|
İzolasyon Direnci
|
≥ 500 MΩ @ 500 VDC
|
|
Dielektrik Dayanımı
|
1000 VAC RMS, 60 sn
|
|
Eşleşme Kuvveti
|
≤ 2.2 kgf (8 kontaklı fiş)
|
|
Tutma (fiş-jak)
|
≥ 7.7 kgf
|
|
Dayanıklılık
|
750 döngü (min)
|
|
Kategori Derecesi
|
Cat5 / Cat5e / Cat6 (entegre olmayan manyetikler versiyonu)
|
|
PoE Desteği
|
Evet (IEEE 802.3af/at/bt, harici manyetik veya PoE jakı ile eşleştirildiğinde)
|
|
Çalışma Sıcaklığı.
|
-40 °C ila +85 °C (endüstriyel -20~+70 seçeneği)
|
|
Uyumlu
|
FCC Bölüm 68, IEC 60603, RoHS 2.0, REACH
|
|
Çapraz Referans.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2x8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Boyutlar (ref)
|
U 28.2 x G 115.07 x Y 25.30 mm (Wayconn sınıfı)
|
|
MOQ / Teslim Süresi
|
500 adet / 5–7 gün örnek, 3–4 hafta toplu
|
Çift Katmanlı 2x8 RJ45 Modüler Jak, tek bir yığılmış gruplanmış montajda on altı adet 8P8C dişi portu entegre eder: siyah UL94 V-0 PBT gövde, EMI parmaklı pirinç kalkan kabuğu, fosfor-bronza dik açılı delikten geçmeli kontaklar ve port başına çift LED ışık borusu dizisi (Bağlantı + Aktivite). Entegre transformatörü olmayan manyetik olmayan (ayrı) bir RJ45 jakıdır — yani harici manyetiklerle veya bir PoE PHY ön ucuyla eşleştirmeniz gerekir, ki bu da TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX'in tam olarak belirtildiği gibidir.
2x8 yığılmış form faktörü, 16 portlu ve 48 portlu (3x 2x8) Gigabit anahtarlar için iş gücü ön panel bloğudur, doğrusal 1x8 gruplamaya kıyasla kart uzunluğunu korur ve pick-and-place işlemini tek bir bileşene indirir.
Uygulama
Ethernet anahtarları – 16 portlu Gigabit erişim anahtarı (1x 2x8), 48 portlu ToR (3x 2x8 + 4x SFP+)
Yönlendiriciler/ağ geçitleri – 16 LAN portlu SMB yönlendirici, xDSL/kablolu CPE
Ağ NIC / PCIe kartı – dörtlü/16 portlu 1G izleme NIC
Endüstriyel DIN raylı anahtar – fabrika zemini için 16 portlu yönetilmeyen anahtar (geniş sıcaklık yapısı)
PoE orta açıklık/enjektör paneli – ayrı PoE manyetikleri, 802.3at/bt ile eşleştirilmiş
ATM / POS/satış otomatı – çok portlu kablolu geri besleme
Test ve ölçüm/protokol analizcisi – 16 portlu tap şasisi
Tıbbi / laboratuvar Ethernet hub'ı – kalkanlı ayrı jak, hassas analoglarda manyetik doygunluğu önler
Ağ Ürünü: NIC, Hub, ANAHTAR, Yönlendirici, Köprü, İş İstasyonu: PC/SİSTEM, Yazıcı, Sunucu, NB, İNTERNET MODEMİ, XDSL UYGULAMASI, SET-TOP-BOX.
Avantajımız
1. Profesyonel konnektör üreticisi, seçilebilecek çeşitli stiller; fabrika doğrudan satışıyız, sadece kalite güvencesi değil, aynı zamanda uygun fiyatlı.
2. Test etmeniz için ücretsiz numuneler sağlayabiliriz ve uygunsa satın alabilirsiniz.
3. Ürün istediğiniz gibi değilse, lütfen doğrudan bizimle iletişime geçin ve ihtiyacınız olan ürün özelliklerini sağlayın.
4. Büyük ölçekli üretim atölyesi, hızlı teslimat, stoktan anında teslimat, teslimat konusunda endişelenmenize gerek yok.
5. Bire bir satış sonrası hizmet, herhangi bir sorunuz olursa lütfen bizimle iletişime geçmekten çekinmeyin.
Özelleştirme Seçenekleri
LED: Yok / 1-LED / 2-LED (GY/GG/RG/RY)
Kalkan kaplaması: Nikel kaplama / Kalay kaplama / Bakır ham
Kontak altını: Flash / 3µ" / 15µ" / 30µ" / 50µ"
Kuyruk: TH lehim 3.05 mm / 2.54 mm / pres-fit
Manyetikler: Yok (ayrı) / entegre 10/100 manyetikli / Gigabit MagJack (PoE+)
Gövde: PBT siyah (varsayılan) / PA46 / PA9T / özel renk
Toprak: Yalnızca PCB toprak terminalleri / + panel EMI contası
Özel Süreç
1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onayı → 4. Kalıp / Takım ve Prototip → 5. Numune Testi (SI/EMI/LED) ve Onay → 6. Toplu Üretim → 7. Son QC ve Sevkiyat
SSS
S: Ticaret şirketi misiniz yoksa fabrika mı?
C: 15 yıllık konnektör üretim tecrübesine sahip bir fabrikayız; ürünlerimizin neredeyse tamamı kendimiz tarafından üretilmektedir.
S: Ne zaman teklif alabilirim?
C: İhtiyacınız olan ürünleri onayladıktan sonra size bir teklif sunacağız.
S: Özelleştirmeyi kabul ediyor musunuz?
C: Evet, iş kapsamımız dahilinde olduğu sürece özelleştirmeyi kabul edebiliriz, ancak bize talep miktarınızı sağlamanız gerekir.
