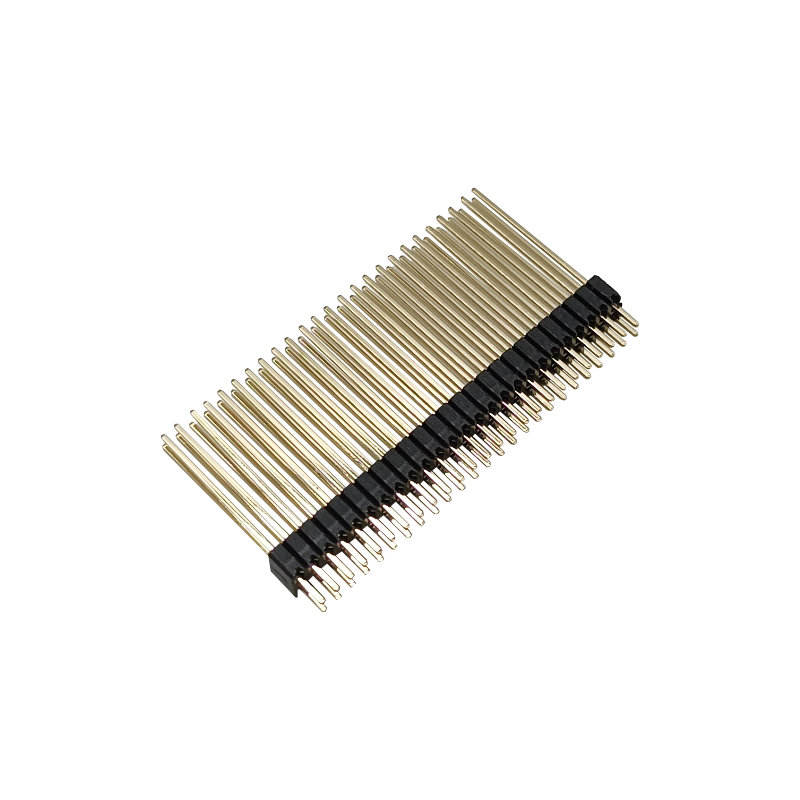

Yeni İğne Koltuğu Bağlayıcısı 1.27mm Genişletilmiş Çift Sıralı Pin 2 * 25P Tüm Bakır Çevre Koruması Altın Kaplama Üretici

Ürün Tanımı

Bu...1.27mm Pitch 2×25P Genişletilmiş Pin Başlığı BağlayıcısıStandart 2.54mm başlıkların çok fazla tablo alanını işgal edebileceği PCB-PCB ve kart-modül bağlantısı için tasarlanmış kompakt bir erkek pin başlığıdır.

Bir1.27mm mesafe, iki sırada 50 temas, genişletilmiş iğne konfigürasyonu, bakır tabanlı temaslar ve altın kaplama temas yüzeyleri, sınırlı bir PCB alanında yüksek bir temas sayısını gerektiren kompakt elektronik montajlar için uygundur.

Malzeme ve İnşaat

Bakır alaşımı temasları

Bağlantı, PCB'den PCB'ye elektrik bağlantısı için gerekli iletken tabanı sağlayan bakır alaşımı temaslarını kullanır. Çiftleşme alanı 0,25 μm altın kaplama ile belirtilir,İpek kuyruğu 1 kullanırken.27 μm mat teneke kaplama.

Termoplastik yalıtıcı

İzole edici kaplama, UL94 V-0 yanıcılık derecesine sahip termoplastik malzemeden yararlanır ve bileşen, malzemenin yanıcılık gereksinimlerinin dikkate alınması gereken PCB montajları için uygundur.

Mühendislik Avantajları

1. Kompakt Yatayla Yatay Arası Bağlantı

1.27 mm mesafe ve 2 sıra, 10 pozisyonlu yapılandırma, plaka alanının sınırlı olduğu uygulamalar için kompakt bir PCB-PCB arayüzü sağlar.

Bu, bağlantıyı özellikle şu konular için geçerli kılar:

• Kompakt kontrol panelleri
• Gömülü elektronik modüller
• Endüstriyel kontrol PCB'leri
• İletişim ekipmanları
• Bilgisayar modülleri
• Tüketici elektroniği

2. SMT uyumlu PCB Montajı

Dikey yüzey montajı tasarımı, otomatik SMT montaj süreçleriyle uyumludur.

Yüksek hacimli PCB imalatı için, bu mevcut bir yüzey montaj üretim sürecine entegrasyonu basitleştirebilir.

3Belirli Elektrik Performansı

Yayınlanan spesifikasyon, yalnızca genel güvenilirlik iddialarına dayanmak yerine ölçülebilir elektrik parametrelerini sağlar.

Ana değerler şunlardır:

• Her bir temas için 1A değerli akım
• 125VAC değerli voltaj
• 20mΩ maksimum başlangıç temas direnci
• Testten sonra 50mΩ maksimum temas direnci
• 1,000MΩ minimum yalıtım direnci

Bu rakamlar mühendislere konektör seçimi sırasında elektrik uygunluğunu değerlendirmek için somut kriterler sağlar.

4Geniş çalışma sıcaklık aralığı

Belirtilen çalışma sıcaklık aralığı -55 °C'den +125 °C'ye kadar olup, bu bağlantıyı nispeten geniş bir çalışma sıcaklık aralığı gerektiren elektronik ekipmanlar için uygundur.

Belirli bir nihai ürün için gerçek uygunluk, sistem düzeyinde tüm termal ve çevresel gereksinimlere göre değerlendirilmelidir.

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, yeniden akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.

Hizmetimiz

Örnek Erişilebilirliği ve Politikası

Örnekler, müşterilerimizin taleplerine göre ücretsiz olarak gönderilir. Ta ki nakliye masrafını ödemek için istekli oldukları sürece.veya müşteri kargo ödemesini önceden yapabilir., ve kuryerimizle de örnek gönderebiliriz.

Garanti/Garanti/Term ve Koşullar

Ürün kalitesi garantisi sağlıyoruz.
15 günlük hızlı teslimat garantili.
Ödeme şartları T / T'yi içerir, ancak L / C, PayPal, Western Union ve daha fazlası gibi müzakere edilebilir.

Satış sonrası hizmet

Ofislerimizin ve merkez ofisimizin ağından mükemmel hizmet sunuluyor.
Lütfen pazarlama satış departmanımızla telefonla veya e-posta ile iletişime geçin veya uygunsa ofisimizi ziyaret edin.
Dost canlısı hizmetin yanı sıra, en rekabetçi fiyatları ve esnek programları sunuyoruz.

Sık Sorulan Sorular

S: MOQ'unuz nedir?

A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.

S: Fabrikayı ziyaret edebilir miyim?

A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.

S: Örnek süreniz nedir? Teslim süreniz nedir?

A: Örnekler için 7 gün ve seri üretim için 15-20 gün.

S: Mallarımı nasıl denetlerim?

A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.

S: Ülkeme göndermek ne kadar?

A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.

S: Siparişimi göndereceğinizi nasıl bileceğim?

Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.

S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?

 A: Elbette, sadece çiziminizi veya numunenizi gönderin.
