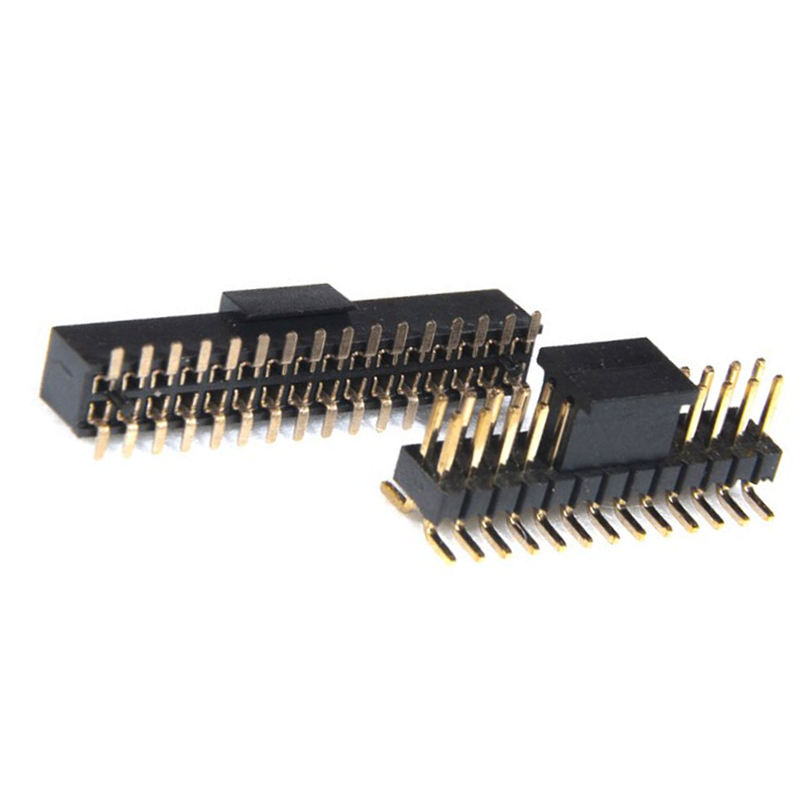

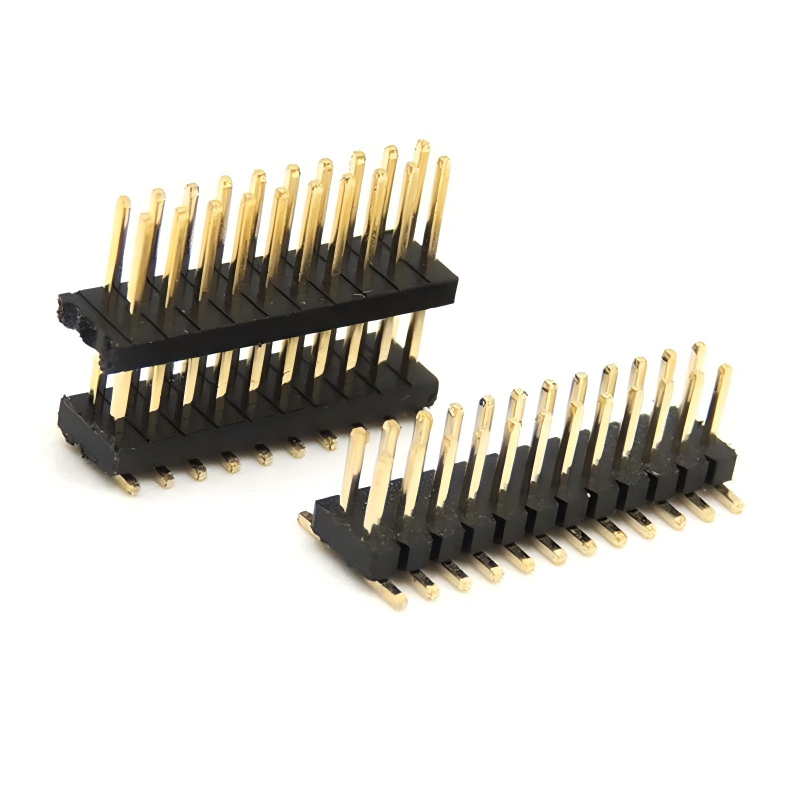

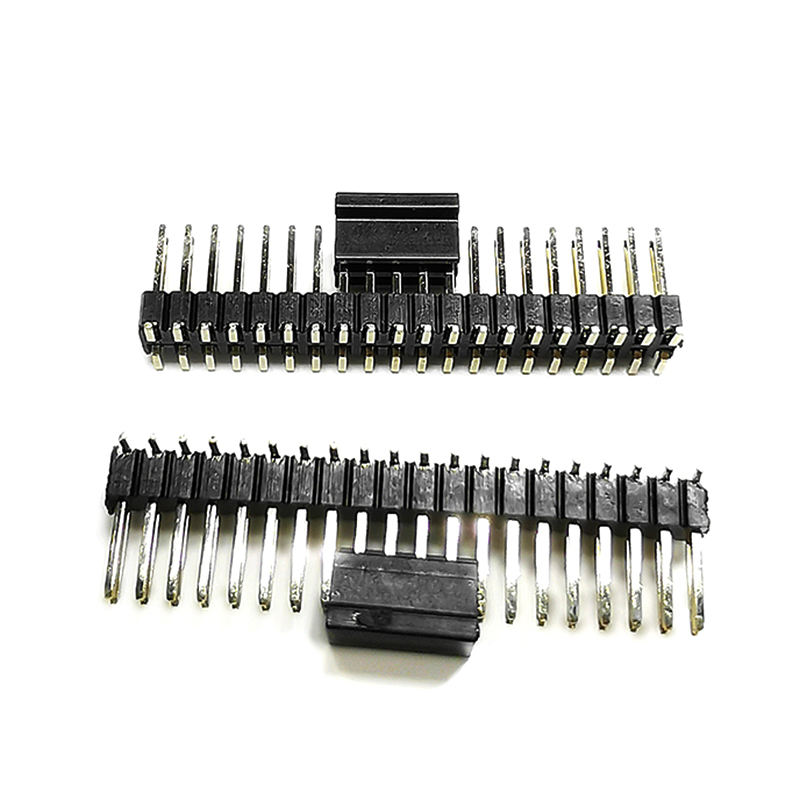

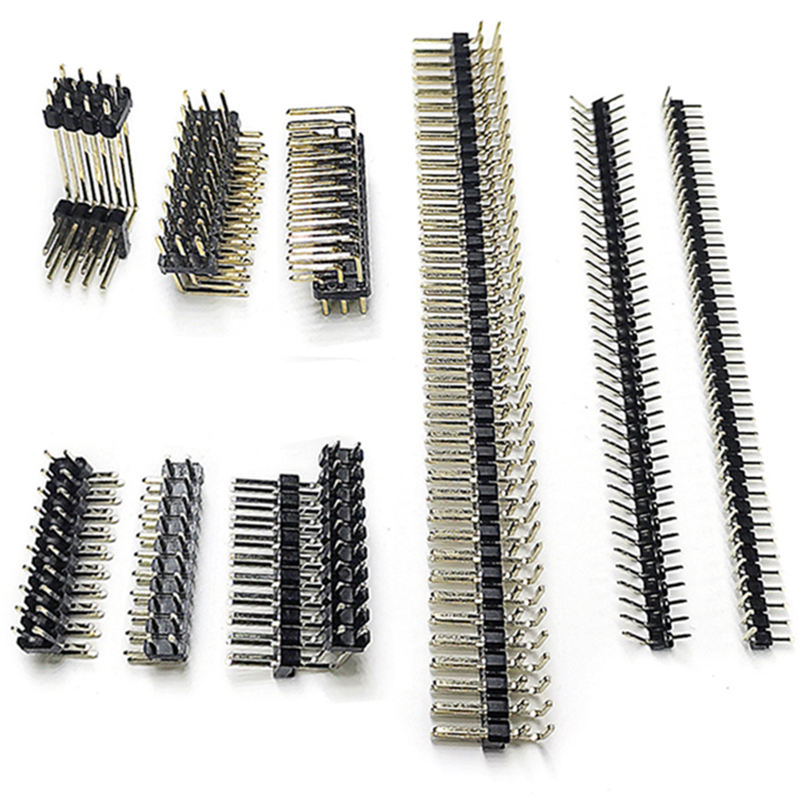

Pres Baskı Çiftli 6 8 20 Pin 2*14 2*3 5 Dişi 1mm 1.27mm 2mm 2.54mm Hatve Açılı SMD/SMT Konnektör Uzun Pin Konnektör Erkek Konnektör

Press-Fit / SMT / THT Uzun Pin Erkek Başlığı 1.0 / 1.27 / 2.0 / 2.54 mm Pitch, Tek ve Çift Satır (2×3 / 2×7 / 2×10 / 2×14), Düz / Sağ açılı / SMD, Özel Pin Uzunluğu

Ürün Tanımı

Genel bakış

Bu uzun pikli erkek başlık ailesi, tek ve çift sırada dört baskın tahtadan tahtaya (1,0 / 1,27 / 2,0 / 2,54 mm) alanı kapsıyor ve üç bitiş stilinin paralel olarak çalışmasını sağlıyor:uyumlu baskı cihazı (soldersiz arka plan), SMT martı kanat sağ açılı (otomatik yerleştirme) ve THT uzun kuyruklu düz (anne-kız yığma, hata ayıklama başlıkları, mezzanine). Çift sıra sayıları 2×3 / 2×7 / 2×10 / 2×14 stoklanmıştır;2×2 ile 2×40 arasındaki herhangi bir 2×n, NRE olmadan düzenlenir..

Kare iğne, nikel bariyeri ile çiftleşme bölgesinde altın ile ışıldayan dönen / tencerelenmiş tunç (2.54/2.0) veya fosfor bronz (1.27/1.0), uçta tencere.bu nedenle SMT sürümü IEC 60068-2-58'e göre 10 saniye boyunca 260 °C kurşunsuz geri akış geçiyor.

5 Farklı Satış Noktaları

1. Dört Atış, Bir Araç Ailesi- Evet.1.0 mm / 1.27 mm / 2.0 mm / 2.54 mmÇapraz iğne Ø0,4 / 0,46 / 0,5 / 0,64 mm sırasıyla; çift sıra 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) ve aralarındaki herhangi bir 2×n,Tek satır 4/6/8/20/32/40 aynı zamanda kapsamlı, tedarikçi değil.

2. Paralel olarak üç son- Evet.Baskı cihazına uygun kuyruğu(Ø0,5 mm iğne gözü, Hongyian PF serisi gibi arka plan için lehim yok) /SMT martı kanatlı RA(seçme ve yerleştirme kılavuzu, SEKORM 296 başına 260°C 10s) /THT uzun çubuklu düz(kuyruk 11.96 mm varsayılan, yapılandırılabilir 8.5 ′′ 25 mm Connray MH25422 gibi yığma / anne-kız için).

3. Yüksek Hızlı LCP / PA6T / PA9T Ev, UL94 V-0Ucuz poliester değil; SMT sürümü kurşunsuz geri akıştan 260 °C 10s, THT sürümü dalga kaynaklı OK hayatta kalır; yalıtım seçenekleri Jetacon / SEKORM endüstriyel sınıfına uyuyor.

4. Gerçek 3A 2.54mm / 1A 1.27mmCu alaşımı C2680 (2.54) veya fosfor bronz C5210 (1.27) pinler, altın flaş 0.05μm / 0.76μm (30μ ") seçeneği / mat teneke; temas R ≤20 mΩ, IR ≥1000 MΩ,500~600 V AC'ye dayanabilir, aynı 1. katman 296/MH25422 sınıfındaki elektriklilerle aynı.

5. Secorm 296 / Connray MH25422 / Amphenol / Har-win'e geç.2.54mm arazi modeli = standart 0.1" ızgarası; 1.27mm çift sıra Harwin/Harting har-flex mezzanin sahası; 24 saat içinde çapraz çekim + 3D STEP'i geri getiririz.

Uygulama Endüstrileri

• Anne-kız / mezzanine tahtalarıRaspberry Pi HAT için 2.54mm uzun pikli THT / 5G BBAI kartı için 1.27mm har-flex sınıfı

• Endüstriyel arka plan2×10'luk 2.0mm çift sıralı 1.6mm FR4'e baskı takımı, dalga lehimsiz (Hongyian PF kullanım durumu)

• Geliştirici panelleri / değerlendirme kitleri2×3 SMD RA (PRT-27910 klonu) SparkFun/Adafruit orijinal düzenlerinde

• PLC / DIN ray kontrolörü2.54mm 2×7 RA THT, 3A güç + sinyali

• Tıbbi giyilebilir alt tablo1.27 mm 2×10 SMT RA, altın flaş, düşük profilli 4.3 mm yalıtıcı

• Otomobil sensör modülü¥ 1.0mm 2×7 SMT, LCP V-0, -40~+105 °C

• Test cihazı / ATEPogo adaptör plakaları için 2.54 mm 2×40 uzun iğneli

Kişiselleştirme Seçenekleri

• Çıkış:1.0 / 1.27 / 2.0 / 2.54 mm(diğerleri 1.5/3.96 talep üzerine)

• Satır: tek/iki/üç

• Say: 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• İptal: Basınç uyumlu / SMT martı kanadı (düz / RA) / THT düz uzun tık / THT RA

• Pin uzunluğu: çiftleşme 5.01196 mm, kuyruk 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Plastik yüksekliği: 2.0 / 2.54 / 4.3 / 5.0 mm

• Kaplama: Au flash / 15μ " / 30μ " + Ni / tam teneke / dupleks

• Ev: LCP / PA6T / PA9T / PBT siyah (renkli seçeneği)

• Çubuklar: konumlandırma çubuğuyla veya olmadan; baskı takımı seçeneği

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, tekrar akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.

Hizmetimiz

Örnek Erişilebilirliği ve Politikası

Örnekler, müşterilerimizin taleplerine göre ücretsiz olarak gönderilir. Ta ki nakliye masrafını ödemek için istekli oldukları sürece.veya müşteri kargo ödemesini önceden yapabilir., ve kuryerimizle de örnek gönderebiliriz.

Garanti/Garanti/Term ve Koşullar

Ürün kalitesi garantisi sağlıyoruz.
15 günlük hızlı teslimat garantili.
Ödeme şartları T / T'yi içerir, ancak L / C, PayPal, Western Union ve daha fazlası gibi müzakere edilebilir.

Satış sonrası hizmet

Ofislerimizin ve merkez ofisimizin ağından mükemmel hizmet sunuluyor.
Lütfen pazarlama satış departmanımızla telefonla veya e-posta ile iletişime geçin veya uygunsa ofisimizi ziyaret edin.
Dost canlısı hizmetin yanı sıra, en rekabetçi fiyatları ve esnek programları sunuyoruz.

Sık Sorulan Sorular

S: MOQ'unuz nedir?

A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.

S: Fabrikayı ziyaret edebilir miyim?

A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.

S: Örnek süreniz nedir? Teslim süreniz nedir?

A: Örnekler için 7 gün ve seri üretim için 15-20 gün.

S: Mallarımı nasıl denetlerim?

A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.

S: Ülkeme göndermek ne kadar?

A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.

S: Siparişimi göndereceğinizi nasıl bileceğim?

Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.

S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?

 A: Elbette, sadece çiziminizi veya numunenizi gönderin.
