Pitch 1.0 mm 2x50-pin baskı-fit başlık çift sıra düz pin başlık 1mm pitch board boşluklar çift plastik pin başlık bağlantısı

Ürün Tanımı

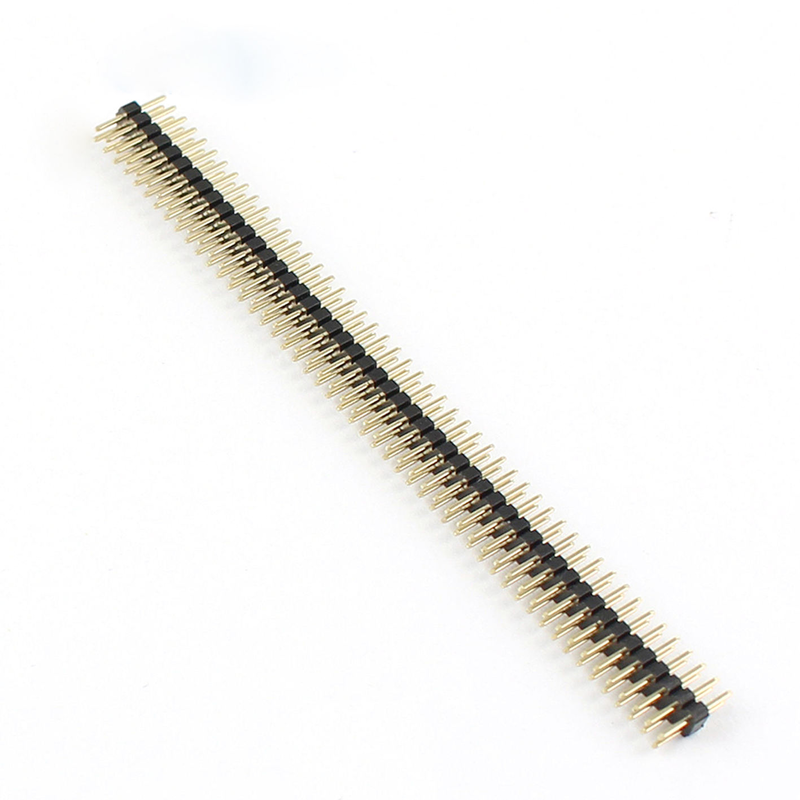

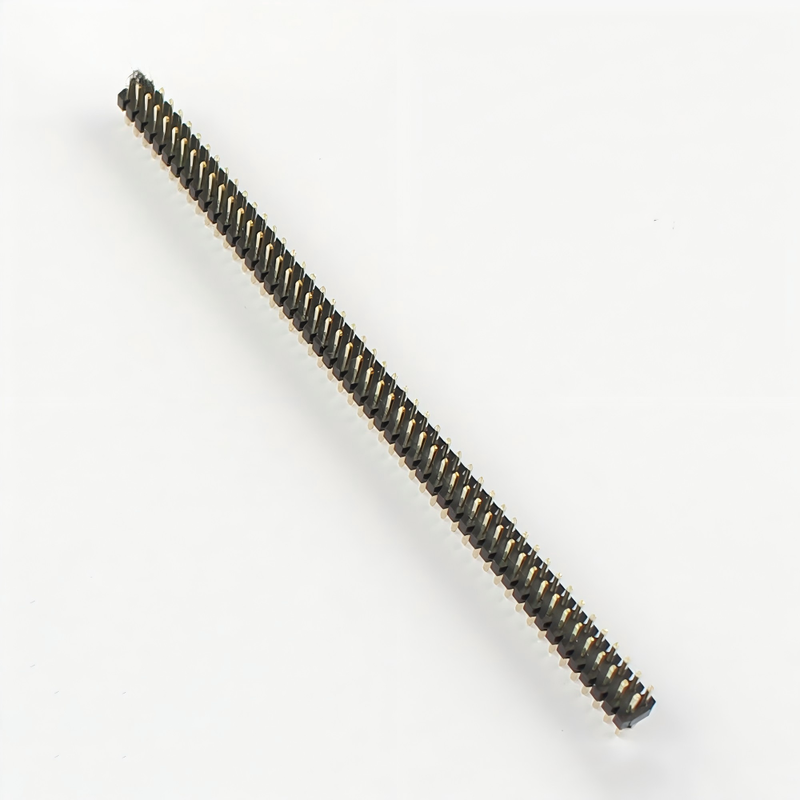

1.0mm Pitch 2×50 Pin Pres-Fit Başlık

Yüksek yoğunluklu PCB bağlantısı için çift sıra düz erkek pin başlığı

1.0mm Pitch 2×50 Pin Press-Fit Header, yüksek yoğunluklu PCB bağlantısı için tasarlanmış kompakt, çift sıra erkek pin başlığıdır.

1.00 mm'lik bir mesafe, 2 × 50 pinli konfigürasyon ve düz dikey düzenle, bu başlık, tabloya ve PCB bağlantı tasarımları için yoğun bir temas düzenlemesi sağlar.Pres-fit konfigürasyonu, lehimsiz PCB montaj sürecinin tercih edildiği uygulamalar için belirtilebilir., PCB delik tasarımı ve basınç takımı temas gereksinimlerine bağlı olarak.

Geleneksel 2.54mm-pitch başlıkları ile karşılaştırıldığında, 1.00mm pitch, bu tür bir konektörü kompakt elektronik montajlar, kontrol panelleri için uygun hale getiren önemli ölçüde daha yakın temas mesafesine izin verir.,1.00 mm mesafe formatı, yüksek yoğunluklu mezzanine ve PCB bağlantı uygulamalarında da yaygın olarak kullanılmaktadır.

Malzemeler

• Izolatör: PBT (Connfly DS1021, TXGA FPH254F1, CJT) siyah UL94 V-0; 260 °C kurşunsuz dalga için PA6T seçeneği (ICKEY 6T); Nylon 6T / GWT 750 °C seçeneği

• Pin: Brass C2680 Ø0.64mm kare (ICKEY CJT çizimi 0.64 SQ'yi doğruluyor); > 500 döngü için fosfor bronz C5210 seçeneği (Amphenol Quickie PB kullanır)

• Kaplama: 5.84mm mate bölgesinde 50μm üzerinde 0.05μm altın flaş; 3.0mm kuyruğunda mat teneke 2?? 3μm; 500pc MOQ'da seçici 30μm (0.76μm) altın seçeneği (Connfly "全金 Type33" sınıfı)

• Plastik seçenekleri: Tek plastik 2,5 mm yükseklik / çift plastik güçlendirilmiş (bükülme karşıtı)

Uygulama

Sanayi Otomasyonu

Kompakt kontrol panelleri, PLC ile ilgili modüller, endüstriyel denetleyiciler ve birden fazla PCB sinyalinin birbirine bağlanması gereken elektronik arayüz panelleri için uygundur.

İletişim ekipmanları

1.00 mm mesafe ve 100 pozisyon konfigürasyonu, kompakt iletişim modülleri ve yüksek yoğunluklu arayüz panelleri için uygundur.

Gömülü Bilgisayar & Bilgisayar Donanımı

Potansiyel uygulamalar, gömülü bilgisayar kartları, işlemci ile ilgili modüller, arayüz kartları ve kompakt bilgisayar sistemlerini içerir.

Tüketici Elektronikleri

Küçük mesafe, geleneksel 2.54 mm başlıkların çok fazla PCB alanını işgal ettiği alan kısıtlı elektronik montajlar için uygundur.

Test ve Ölçüm Ekipmanı

Yüksek pin sayısı, gerekli elektrik ve mekanik özelliklere tabi olarak, ölçüm ve enstrümanlama ekipmanlarında çok sinyalli PCB arayüzlerini destekleyebilir.

Otomotiv Elektronik

Yüksek yoğunluklu PCB bağlantısı gerektiren otomotiv elektronik modülleri için konektör formatı düşünülebilir.Müşteriler gerekli sıcaklığı onaylamalıdır., titreşim, kaplama, tutma ve tasarım onayından önce geçerli otomotiv standartları.

Kişiselleştirme Seçenekleri

• Say: 2×2 / 2×5 / 2×10 /2×20/ 2x40 (kaçış)

• Kuyruk: 3.0mm (varsayılan) / 6.0mm (6T) / 10.8mm toplam (Confly klonu) / 8.5 / 11.96mm

• Plastik: tek 2,5 mm / çift 4,3 mm / 8,5 mm uzunluğunda

• Izolatör: PBT + 30%GF siyah (varsayılan) / PA6T / Naylon 6T / renk

• Dökme: altın flaş /30μ" seçici/ tam teneke / çift katlı

• Pin: tunç (varsayılan) / fosfor bronz

• Yönlendirme: Düz/sağ açı

• Paketleme: PE torbası/tüpü/tepsisi

Adım Özel Süreci

1. Gereksinim Toplama → 2. Teknik Değerlendirme ve Teklif → 3. 3D Çizim İncelemesi ve Onaylanması → 4. Kalıp / Araçlama ve Prototip → 5. Örnek Testi (kontak R, tutma, tekrar akış) ve Onay → 6.Toplu üretim → 7Son kontrol ve sevkiyat.

Hizmetimiz

Örnek Erişilebilirliği ve Politikası

Örnekler, müşterilerimizin taleplerine göre ücretsiz olarak gönderilir. Ta ki nakliye masrafını ödemek için istekli oldukları sürece.veya müşteri kargo ödemesini önceden yapabilir., ve kuryerimizle de örnek gönderebiliriz.

Garanti/Garanti/Term ve Koşullar

Ürün kalitesi garantisi sağlıyoruz.
15 günlük hızlı teslimat garantili.
Ödeme şartları T / T'yi içerir, ancak L / C, PayPal, Western Union ve daha fazlası gibi müzakere edilebilir.

Satış sonrası hizmet

Ofislerimizin ve merkez ofisimizin ağından mükemmel hizmet sunuluyor.
Lütfen pazarlama satış departmanımızla telefonla veya e-posta ile iletişime geçin veya uygunsa ofisimizi ziyaret edin.
Dost canlısı hizmetin yanı sıra, en rekabetçi fiyatları ve esnek programları sunuyoruz.

Sık Sorulan Sorular

S: MOQ'unuz nedir?

A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.

S: Fabrikayı ziyaret edebilir miyim?

A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.

S: Örnek süreniz nedir? Teslim süreniz nedir?

A: Örnekler için 7 gün ve seri üretim için 15-20 gün.

S: Mallarımı nasıl denetlerim?

A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.

S: Ülkeme göndermek ne kadar?

A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.

S: Siparişimi göndereceğinizi nasıl bileceğim?

Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.

S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?

 A: Elbette, sadece çiziminizi veya numunenizi gönderin.
