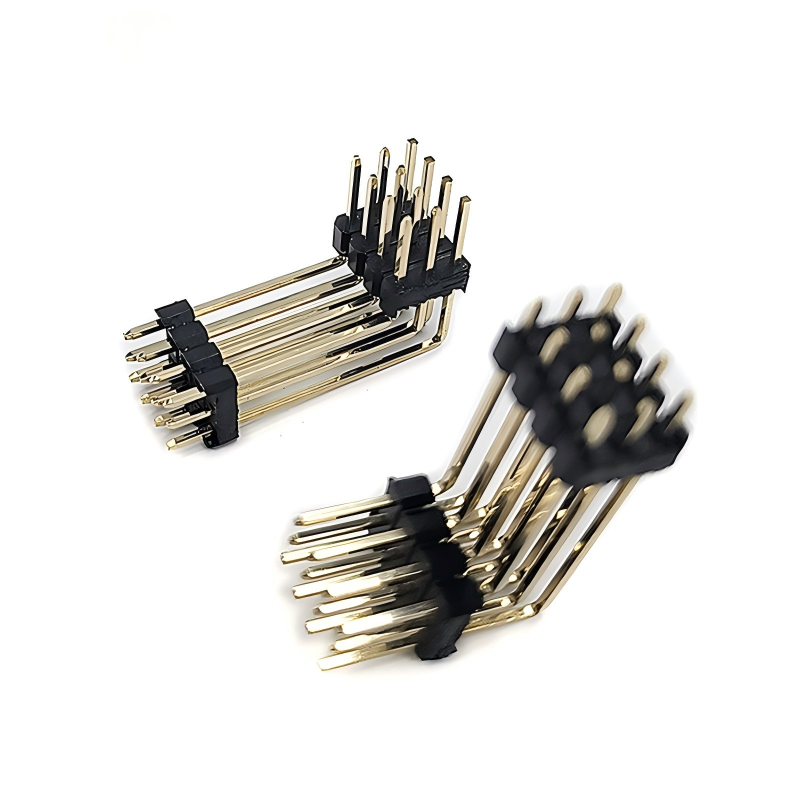

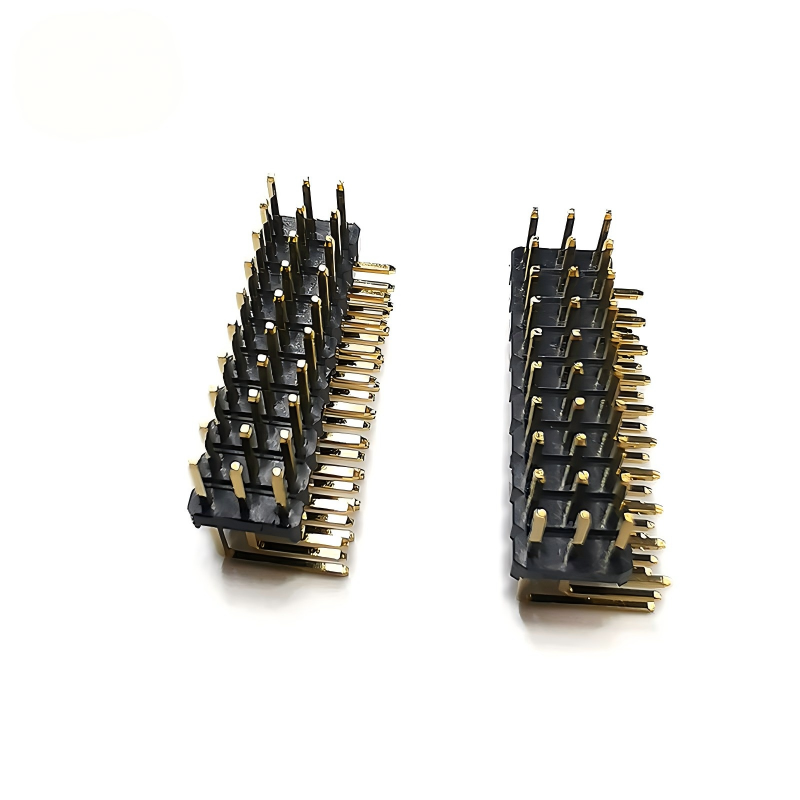

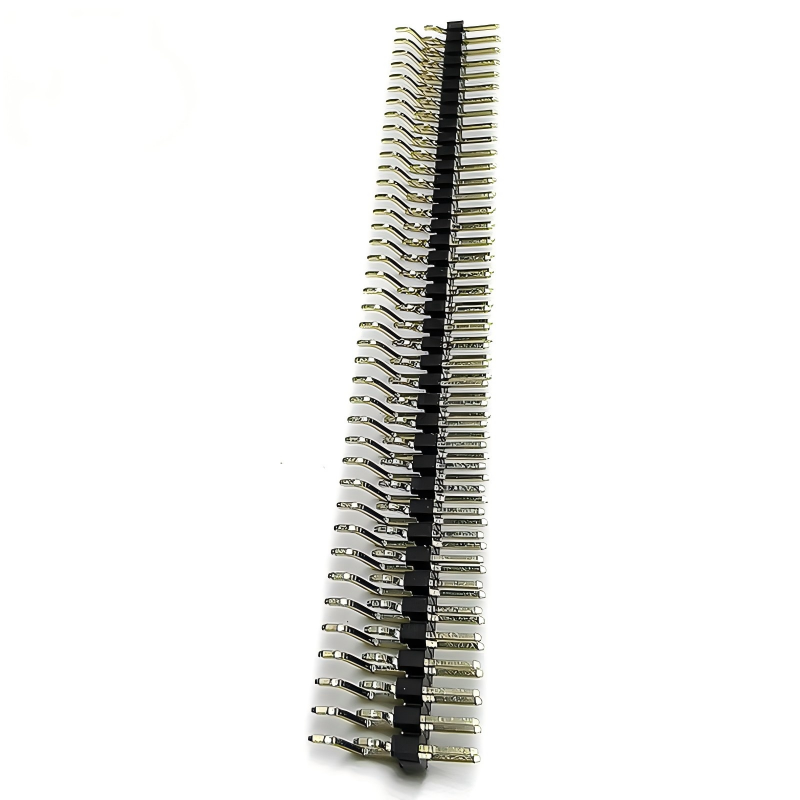

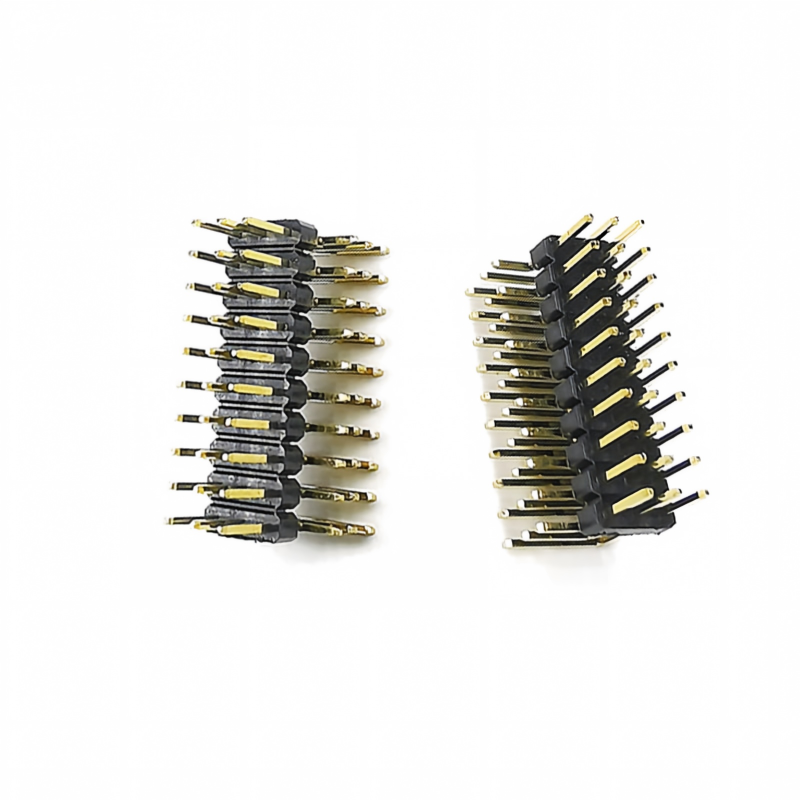

3.96 mm CNC Makine Araçları ve Endüstriyel Denetleyiciler için Üç Satırlı İşlenmiş Pin Başlığı
Ürün Tanımı
| Ürün |
Spesifikasyon |
| Çıkış |
3.96 mm (0.156 inç), merkezden merkezine |
| Satırlar |
3-Sıra |
| Montaj Tipi |
Çukurlu kaynak (DIP); Düz / Sağ açılı isteğe bağlı |
| Mevcut pozisyonlar |
Satır başına özel iğne sayısı; toplam 3-40 pozisyon, OEM kabul edilebilir |
| Pin İnşaatı |
Hızlı CNC işlenmiş sabit iğne (stamplanmamış) |
| Çubuk kesimi |
Kare işlenmiş iğne (özel boyutlar mevcut) |
| Rütbeli Akım |
Her temas için en fazla 7HRB bağlantısı... |
| Adlık Voltaj |
300 V AC |
| Temas direnci |
≤10 mΩ (başlangıç) |
| İzolasyon Direnci |
≥ 1000 MΩ DC 500 V |
| Dielektrik Dayanıklı Voltaj |
1500 V AC, 1 dakika |
| Çalışma sıcaklık aralığı |
-40 °C ~ +120 °CHRB bağlantısı... |
| Çiftleşme Döngüleri |
En az 500 döngü |
| Uygunluk |
RoHS 2.0, REACH |
| Uyumlu çiftleşme parçası |
Eşleşen 3.96 mm üç sıra kadın işlenmiş soket |
Bizim3.96 mm üç sıra işlenmiş iğne başlığıyüksek güvenilirliğe sahip bir board-to-board / board-to-cable bağlantı sistemi, CNC makinesi aletleri, PLC sistemleri ve ağır endüstriyel denetleyiciler için tasarlanmıştır.üstün mekanik istikrar sağlamak için tam CNC işlenmiş katı temasları benimsiyor, düşük temas direnci ve titreşim, sıcaklık döngüsü ve tekrarlanan çiftleşme döngüleri altında tutarlı performans.fabrika otomasyon ekipmanları için karışık sinyal ve düşük güçlü devrelerle işlemeTamamen RoHS & REACH uyumlu, endüstriyel sınıf montaj koşulları için delik içi DIP lehimlemeyi destekler.
Malzeme Ayrıntıları
| Bileşen |
Malzeme ve Bitirme |
| Ev / yalıtıcı |
Yüksek kaliteli PA6T / PBT termoplastik,UL94 V-0 alev gerileticiSiyah standart renk WayconnEl... |
| Temel temas malzemesi |
Yüksek sıklıklı tunç/bakır alaşımı, hassas CNC dönüştürme |
| Çaplama Alt Katmanı |
Nikel alt kaplama (korrozyona karşı bariyer) |
| Temas yüzeyi bitirme |
Standart: Nikel üzerine teneke; Seçenek: Yüksek titreşim / uzun ömürlü uygulamalar için seçici / tam Altın kaplama |
| Koruma Yapısı |
Enjeksiyon kalıplı kilit, sargıların darbe ve titreşim altında gevşemesini önlemek için kapamanın içine sıkıca kilitlenmiş iğneler |
Uygulama Endüstrileri ve Tipik Son Ekipmanlar
- CNC Makine Araçları: CNC denetleyici ana tahtası, servo sürücü arayüzü, makine I/O genişleme tahtası, sayısal kontrol sistemi sinyali bağlantısı
- Endüstriyel Otomasyon ve Denetleyiciler: PLC modülleri, hareket kontrol kartları, endüstriyel röle kontrol üniteleri, alan otobüsü çevresel kartları
- Fabrika Otomasyon ekipmanları: Otomatik üretim hattı kontrol kutuları, robot yardımcı kontrol panelleri
- Güç ve Enerji Endüstriyel AygıtlarEndüstriyel güç izleme üniteleri, inverter iç sinyal bağlantıları
- Test ve Ölçüm Araçları: Endüstriyel test ekipmanları, gömülü endüstriyel kontrol donanımları
Yüksek mekanik güvenilirlik, titreşim karşıtı, uzun hizmet ömrü ve sık saha bakımı gerektiren senaryolar için uygundur.
Kişiselleştirme Seçenekleri
- Düz dikey / 90° dik açı
- Pin uzunluğu ve PCB delikli kuyruğu uzunluğu özelleştirme
- Kaplama: Sinyal-nikel standart; tam altın / istek üzerine seçmeli altın
- Toplam iğne pozisyonları: üç sıra düzen için özel iğne kombinasyonları
- Özel durma / yükseltilmiş konut yüksekliği
- Özel işaretlenme, ambalajlama (tepside/tüpde/toplu torbada)
Neden Bizi Seçersiniz?
- Otomasyon ekipmanları için işlenmiş pin bağlantı çözümlerine odaklanan profesyonel endüstriyel konektör üreticisi
- Müşteri doğrulama için ücretsiz mühendislik örnekleri
- İç kalıp ve CNC işleme kapasitesi, özel değişiklikler için hızlı teslim süresi
- Sıkı gelen-son QC testi: boyut kontrolü, temas direnci, yüksek voltaj dayanıklılığı, titreşim testi
- Dünya çapında makine aracı ve endüstriyel denetleyici üreticileri için OEM & ODM desteği.
Sık Sorulan Sorular
S: MOQ'unuz nedir?
A: MOQ'umuz genellikle 1000 pcs'ye gelir, ancak test için küçük sipariş miktarlarını kabul ederiz.
S: Fabrikayı ziyaret edebilir miyim?
A: Fabrikamızı ziyaret etmeye hoş geldiniz ve size profesyonel üretim sürecimizi göstereceğiz ve sizinle uzun vadeli işbirliği yapabileceğimizi umuyoruz.
S: Örnek süreniz nedir? Teslim süreniz nedir?
A: Örnekler için 7 gün ve seri üretim için 15-20 gün.
S: Mallarımı nasıl denetlerim?
A: Fabrikayı ziyaret ederek veya üçüncü bir tarafı denetlemek için isteyebilir veya resim denetimi yapabilirsiniz.
S: Ülkeme göndermek ne kadar?
A: Kargo, kargo şirketi tarafından Brüt Ağırlığınız ve CBM'nize göre verilecektir.
S: Siparişimi göndereceğinizi nasıl bileceğim?
Cevap: Takip numarası ((DHL, UPS, FedEx, TNT, EMS, vb.), Hava Taşıyıcı Belgesi veya Denizle B / L mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı takip ediyoruz ve sizi bilgilendiriyoruz.Yardımcı bir servis sağlanıyor.Satdığınız şeyi destekliyoruz.
S: Kişiselleştirilmiş / özelleştirilmiş ürünler yapabilir miyim?
A: Elbette, sadece çiziminizi veya numunenizi gönderin.
