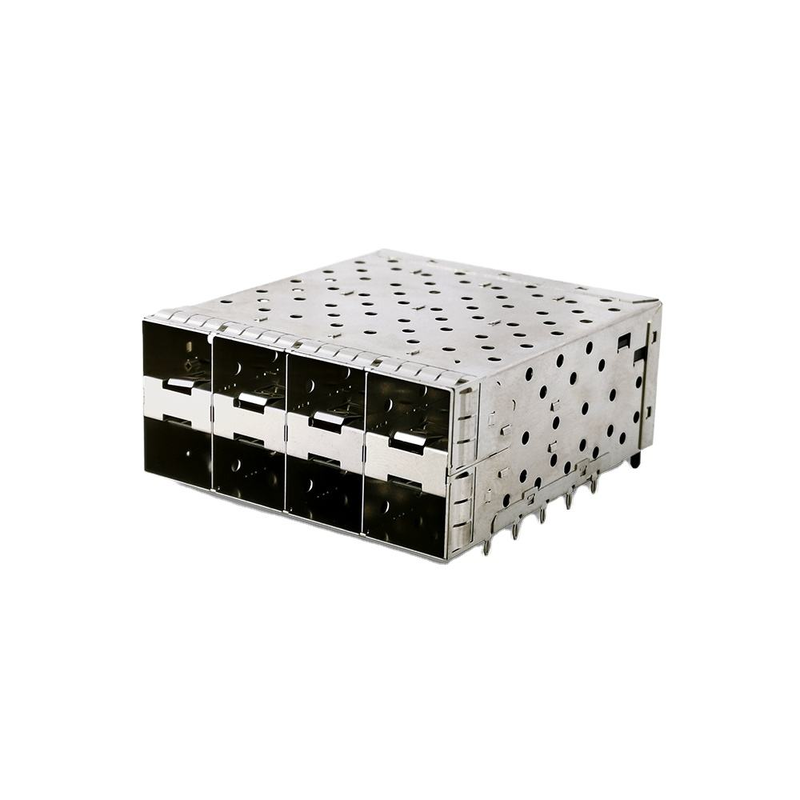

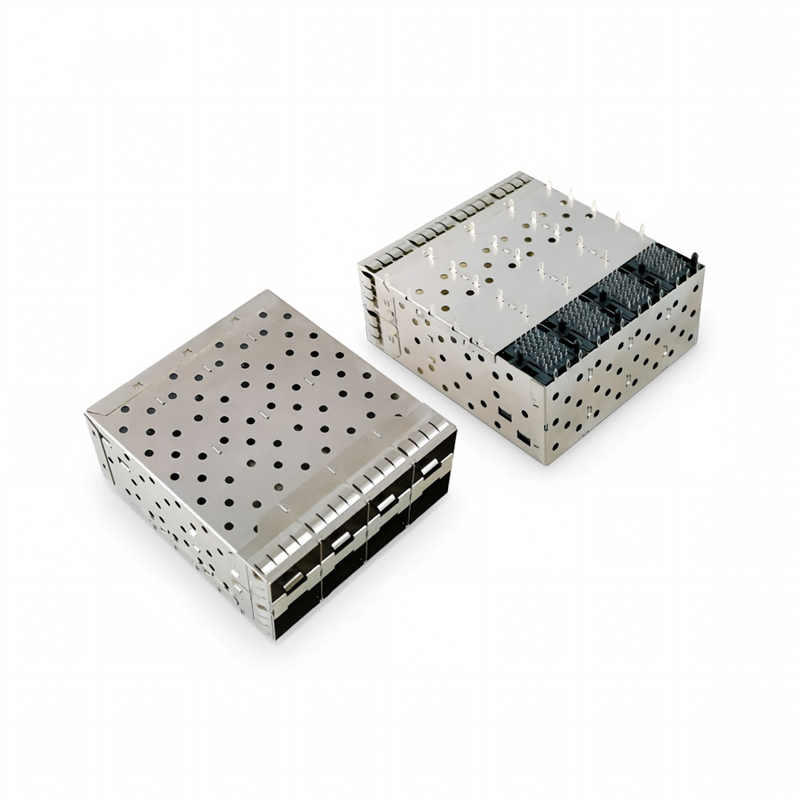

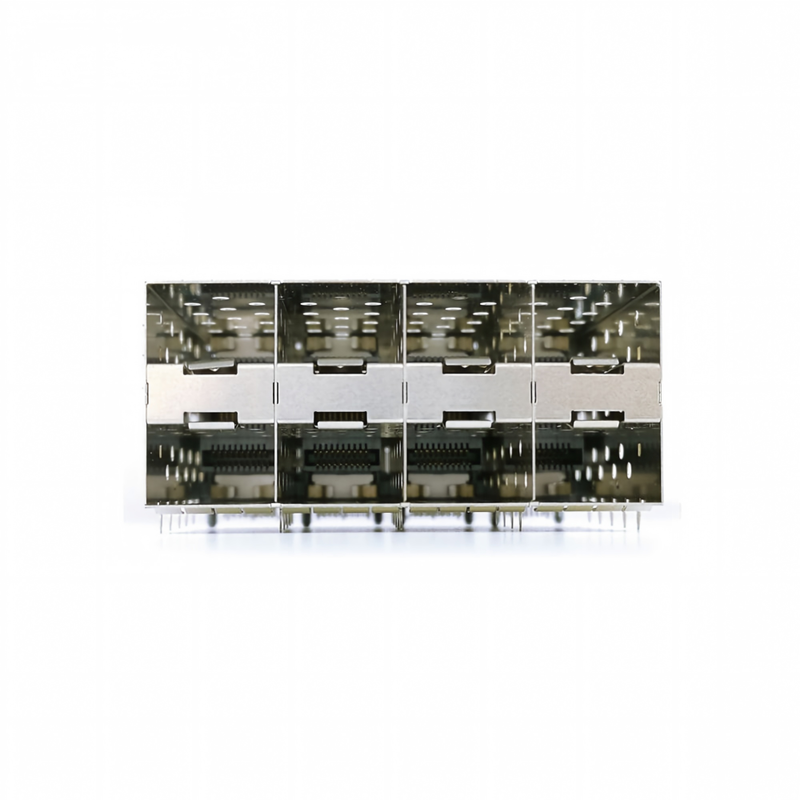

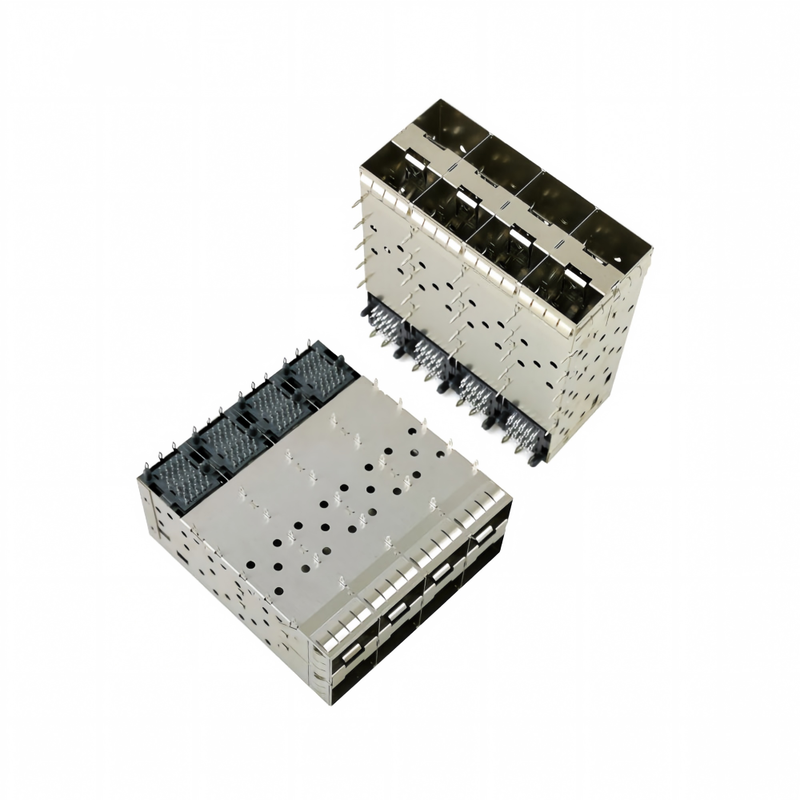

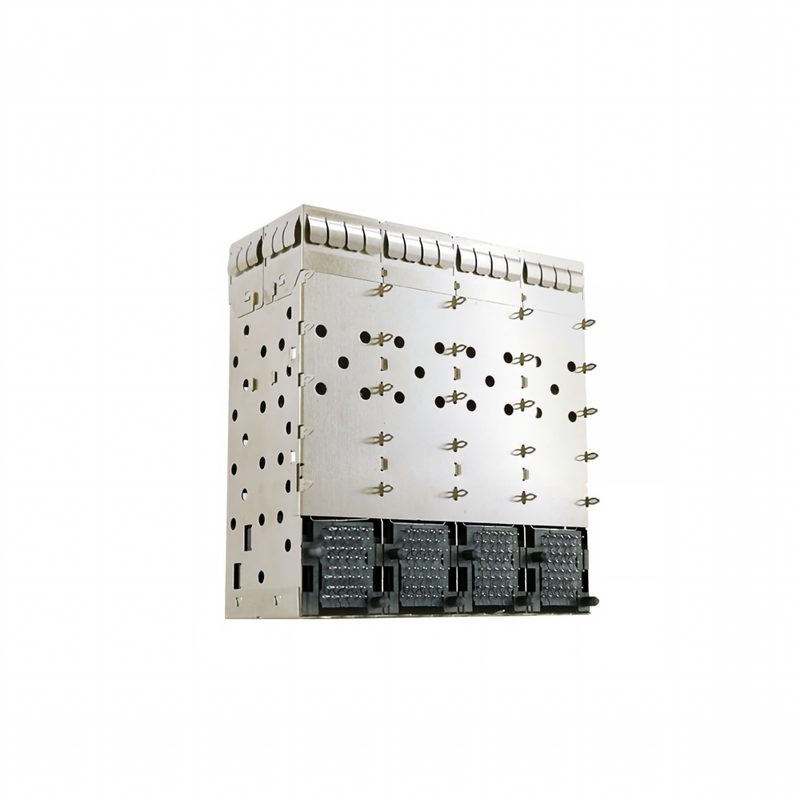

8-Port SFP+ 2×4 Kafes Montajı, 160-Pozisyon Basmalı Tip, Işık Borusu Yok – 10G/25G Anahtar Hat Kartı ve NIC PCB için Yığılmış Metal EMI Kalkanlı Gang Konnektör
Ürün Açıklaması
|
Parametre
|
Özellik
|
|
Ürün Tipi
|
Entegre Prizli SFP+ 2×4 Yığılmış Kafes Montajı
|
|
Form Faktörü
|
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) geriye dönük uyumlu
|
|
Port Matrisi
|
2 × 4 (yığılmış, toplam 8 port)
|
|
Pozisyonlar
|
160 (20 × 8)
|
|
Aralık
|
0.8 mm (0.032 in)
|
|
Montaj
|
Delikten Geçen Tip, Dik Açı
|
|
Sonlandırma
|
Basmalı Tip Uyumlu Pin (Ø0.64 mm; kuyruk 3.0 mm / 2.07 mm isteğe bağlı)
|
|
Kontak Malzemesi
|
Fosfor bronz/bakır alaşımı
|
|
Kontak Kaplaması
|
Temas alanında altın flaş (0.76 µm / 30 µ") isteğe bağlı), kalay kuyruk
|
|
Kafes Malzemesi
|
Nikel gümüş (bakır alaşımı), nikel kaplamalı
|
|
Işık Borusu
|
Yok (katı kafes duvarı)
|
|
Soğutucu
|
Dahil değil (üst ısı pencereleri; soğutucu uyumlu varyant isteğe bağlı)
|
|
EMI Özelliği
|
Dahili + harici berilyum-bakır yaylı parmaklar; elastomer conta isteğe bağlı
|
|
Veri Hızı
|
16 Gb/s (SFP+ Gelişmiş); 25G SFP28 ana bilgisayar düzeni tarafından desteklenir
|
|
Diferansiyel Empedans
|
100 Ω ±10%
|
|
Akım Değeri
|
0.5 A/kontak @ 3.3 V
|
|
Kontak Direnci
|
≤ 80 mΩ
|
|
İzolasyon Direnci
|
≥ 1000 MΩ @ 500 V DC
|
|
Dayanım Gerilimi
|
300 V AC
|
|
Takma Döngüleri
|
≥ 100 (sıcak değişim modülü)
|
|
Çalışma Sıcaklığı.
|
-55 °C ila +105 °C (endüstriyel üretim -40~+85 °C)
|
|
Gövde Alev Geciktiriciliği
|
UL 94 V-0 (LCP)
|
|
Uyumlu
|
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH
|
|
Çapraz Referans
|
TE 1-2007394-8 / 2007394-5 / 2170286-1; Amphenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4
|
|
Tipik Boyutlar
|
U ≈ 57.4 × G ≈ 64.3 × Y ≈ 25.6 mm (ref. TE 2007394-5)
|
|
Port Aralığı (D/H)
|
14.25 mm yatay / 14.90 mm dikey (tip.)
|
|
Önerilen PCB Kalınlığı
|
1.5 mm (0.059 in) standart / 2.36 mm isteğe bağlı (Molex tarzı)
|
|
MOQ
|
500 adet
|
|
Numune Teslim Süresi
|
5–7 iş günü
|
|
Toplu Teslim Süresi
|
3–4 hafta
|
|
Paketleme
|
Anti-statik tepsi (TE eşdeğeri başına 84 adet/kutu)
|
SFP+ 2×4 8-port kafes, 160-pin basmalı priz, 0.8 mm aralık, ışık borusu yok, tam metal EMI kalkanı. TE 1-2007394-8, Amphenol UE863G442000361, Molex 0761020001 için doğrudan değiştirme. SFP/SFP+/SFP28'i destekler. Fabrika doğrudan, MOQ 500 adet, numuneler 5 günde.
|
Öznitelik
|
1×6 Doğrusal Kafes
|
2×2 Yığılmış Kafes
|
Bu: 2×4 Yığılmış LP Yok Basmalı Tip
|
|
Port sayısı
|
6
|
4
|
8
|
|
Ön panel genişliği
|
~86 mm
|
~57 mm
|
~57 mm
|
|
Dikey Z yüksekliği
|
Düşük
|
Orta (~12 mm)
|
Daha Yüksek (~25.6 mm) – 8 hat yığılmış
|
|
Işık borusu
|
Sadece dış
|
Genellikle iç kesim
|
Yok → katı EMI duvarı
|
|
Lehimleme
|
Basmalı tip
|
Basmalı tip
|
Basmalı tip, 0 lehim
|
|
Tatlı nokta
|
6-yukarı bağlantı satırı
|
4-port niş
|
8-yukarı bağlantı satırı / 32-port hat kartı (4×2×4)
|
Uygulama
1, Ağ ekipmanları
2, Yönlendirici/Anahtar
3, Veri/İletişim
4, Üst düzey sunucular
5, Ağ
6, Telekomünikasyon
7, Anahtarlar
8, Telekomünikasyon donanımı
9, Fiber Kanal ve Gigabit Ethernet
10, Sunucular
Çapraz Referans
|
Marka
|
Eşdeğer P/N
|
Not
|
|
TE Connectivity
|
1-2007394-8 / 2007394-5 / 2170286-1
|
2×4, 160 pozisyon, basmalı tip, LP yok, EMI yaylı
|
|
Amphenol ICC
|
UE863G442000361
|
UltraPort SFP+ 2×4 160 pozisyon basmalı tip
|
|
Molex
|
0761020001 (eski) / 1700714001
|
zSFP+ 2×4 160 pozisyon, elastomer conta opsiyonel
|
|
Vitalconn
|
S2N3D23000BA4
|
2×4 basmalı tip, Ni-Ag kafes, LP yok
|
Bize eski P/N'nizi veya Gerber/STEP dosyanızı gönderin → 24 saat içinde onaylanmış bir çapraz çizim döndürürüz.
Özelleştirme Seçenekleri
|
Seçenek
|
Seçimler
|
|
Işık borusu
|
Yok (varsayılan) / Sadece dış / İç+Dış
|
|
Altın kalınlığı
|
Flaş 15µ" / 0.76 µm (30µ") varsayılan eşdeğeri / 50µ"
|
|
Basmalı tip kuyruk uzunluğu
|
3.0 mm (TE tarzı) / 2.07 mm (Molex tarzı) / özel
|
|
Sonlandırma
|
Basmalı tip (varsayılan) / SMT lehim kuyruğu/hibrit
|
|
Kafes kaplaması
|
Nikel kaplama (varsayılan) / Kalay kaplama / siyah oksit
|
|
EMI
|
Sadece yaylı parmak / + elastomer conta / + iletken köpük
|
|
Isı yönetimi
|
Üst ısı pencereleri (varsayılan) / + üst soğutucu klipsi (yüksekliği değiştirir)
|
|
Montaj
|
Tek taraf (varsayılan) / Karşılıklı çift taraf
|
|
Port matrisi
|
1×1 / 1×4 / 2×2 / 2×4 / 2×6
|
|
Logo
|
Kafes üstünde lazer işaretleme (MOQ geçerlidir)
|
Neden Bizi Seçmelisiniz
1, 16 yıllık Centronic Konnektör üretim tecrübesi
2, Yirmi yılı aşkın çalışma deneyimine sahip Ar-Ge mühendisleri
3, Seçiminiz için binlerce kalıp
4, UL Sertifikalı, ROHS uyumlu
5, Fabrika doğrudan fiyatı
6, 2 gün içinde ücretsiz numune
7, Kısa teslim süresi ile, normal ürünler için bir hafta içinde.
8, MOQ yok, ürünlerimizi ve hizmetlerimizi kolayca deneyebilirsiniz
9, Müşterinin Logosu ürüne ve pakete eklenebilir
10, Plastik enjeksiyon atölyesi, Damgalama atölyesi, Montaj üretim hatları. Kaliteyi, maliyetleri ve teslim süresini rakiplerimizden daha iyi kontrol edebiliriz.
11, Çeşitli ödeme yöntemleri
SSS
S1: Test için numune sağlayabilir misiniz?
C: Evet, numuneleri test ve kalite kontrolünüz için sağlamaktan memnuniyet duyarız. Ücretsiz numuneler de kabul edilebilir.
S2: MOQ hakkında ne düşünüyorsunuz?
C: MOQ YOK; 1 adet uygundur. Küçük siparişler memnuniyetle karşılanır.
S3: Teslim süresi nedir?
C: Numuneler: 1-3 gün. Toplu parti: 5-15 gün. Belirli teslim süresi ürünlere ve siparişinizin miktarına bağlıdır. Detaylar için lütfen bizimle iletişime geçin.
S4: Özelleştirilmiş ürünler yapabilir misiniz?
C: Evet, numune veya çizim ve spesifikasyonlar sağlayabilirseniz yeni bir kalıp geliştirebiliriz.
S5: Ne tür bir ödeme kabul ediyorsunuz?
C: VISA, T/T, Western Union, , vb.
