Name: Aşağı Temas 0,5 Mm Aralık FPC Konektörü 4 toplu iğneli Kilit Altında SMT Tipi 1.0mm Yükseklik
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Evde > Ürün > FFC FPC Bağlayıcı >

Aşağı Temas 0,5 Mm Aralık FPC Konektörü 4 toplu iğneli Kilit Altında SMT Tipi 1.0mm Yükseklik

1.0mm 0.5 Mm Saha FPC Konektörü

SMT 0.5 Mm Saha FPC Konnektörü

1.0mm fpc konektörü 4 toplu iğne

Menşe yeri:

Guangdong, Çin

Marka adı:

XTKCONN

Sertifika:

CE,SGS,ROHS,ISO9001

Model numarası:

FPC**-T1S1-0010-A

Bizimle İletişim

Teklif Et

Aşağı Temas 0,5 Mm Aralık FPC Konektörü 4 toplu iğneli Kilit Altında SMT Tipi 1.0mm Yükseklik

Ürün Detayları

Saha:

0,5 mm

Yükseklik:

1,0 mm

Pozisyonlar:

4-60pin

Kurşun zamanı:

7-10 iş günü

Kapak Malzemesi:

LCP UL94V-0 Siyah

Dayanım Gerilimi:

250V AC,1 dk

Vurgulamak:

1.0mm 0.5 Mm Saha FPC Konektörü

SMT 0.5 Mm Saha FPC Konnektörü

1.0mm fpc konektörü 4 toplu iğne

Ödeme ve Kargo Koşulları

Min sipariş miktarı

500 adet

Fiyat

Negotiable price

Ambalaj bilgileri

vakum paketi, karton kutular

Teslim süresi

5-7 gün

Ödeme koşulları

L/C,T/T,Payyal

Yetenek temini

3KK adet

İlgili Ürünler

FPC/FFC Konnektör 4.65mm Yükseklik 0.5mm Hatve 0.8A 200V AC/DC -40C~80C PCB Konnektörleri

En İyi Fiyatı Alın

0.5mm FPC Konnektör 5.4H FFC Kablo Konnektörleri Dokunmatik Ekran için Yassı Kablo

En İyi Fiyatı Alın

2.2H Çevirmeli Kapak Kelebek Kilitli Düz Esnek Kablo Soketi PCB 0.5mm Hatve 2.2H FFC/FPC Konnektör

En İyi Fiyatı Alın

0.5 mm Hatve 60 Pin Dikey Pozitif Ayak 5.2H Kapaklı Kilitli Yassı Konnektör Kablo Soketi FPC FFC Kablo PCB Konnektörleri

En İyi Fiyatı Alın

Bizimle İletişim

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Şimdi iletişime geçin

Ürün Açıklaması

0.5mm Hatveli FFC FPC Konnektör Yüksekliği 1.0mm Kilit Altı SMT Tip Yüksekliği 1.0mm Aşağı Kontak

Ürün Öne Çıkanlar

Ultra düşük profil1.0 mm kart montaj yüksekliği, Aşağı Kontak (alt kontak) yönelimi, FPC pedlerinin PCB tarafı yönlendirmesine bakacak şekilde optimize edilmiştir
Net tıklama geri bildirimi ile kilit altı çevirmeli kilit aktüatörü, titreşime ve kazara çekilmeye karşı güçlü FPC tutma
0.5 mm ince hatve, 4 konumlu SMT yüzey montaj tasarımı, değerli PCB alanından tasarruf etmek için kompakt ayak izi
LCP yüksek sıcaklık gövdesi, altın kaplama kontak ışınları, küresel pazar erişimi için RoHS ve REACH uyumlu
Yüksek hacimli SMT otomatik montaj için bant ve makara ambalajı; standart stok ve özel modifikasyon desteği mevcuttur
Dengeli maliyet-performans, ana akım markalı eşdeğer parçalar için doğrudan değiştirilebilir, kısa teslim süresi desteği.

Özellikler

Öğe	Özellik	Mühendis İçin Notlar
Hatve	0.5 mm	Merkezden merkeze kontak aralığı
Konum Sayısı	4 Pin	Özel pin sayısı görüşülebilir
Montaj Yüksekliği	1.0 mm	PCB üzerine lehimlendikten sonra toplam yükseklik
Kontak Tipi	Aşağı Kontak (Alt Kontak)	FPC pedi takma için PCB tarafına bakar
Kilit Stili	Kilit Altı (Arka Çevirmeli Kilit)	FPC'yi kilitlemek için arka taraftan çevirmeli aktüatör
Sonlandırma Tipi	SMT Yüzey Montaj	Yalnızca yeniden akış lehimleme için
Uyumlu FPC / FFC Kalınlığı	0.30 mm ±0.03 mm	PCB tasarımından önce FPC kalınlığını onaylayın
FPC Tutma Kuvveti	Pin başına ≥0.3 N	Titreşim altında çekme önleme performansı
Eşleşme Dayanıklılığı	Minimum 250 döngü	Normal uygulama ömrü, sık alan takma-çıkarma için değil
Gövde Malzemesi	LCP, UL94-V0 Siyah	Kurşunsuz yeniden akış lehimleme için yüksek ısıya dayanıklı
Kontak Malzemesi	Bakır Alaşım	Yüksek yay ışını esnekliği
Kontak Kaplaması	Kontak alanında Ni alt kaplama + Au kaplama; SMT lehim kuyruklarında Kalay	Aşındırıcı ortam projeleri için altın kalınlığı ayarlanabilir

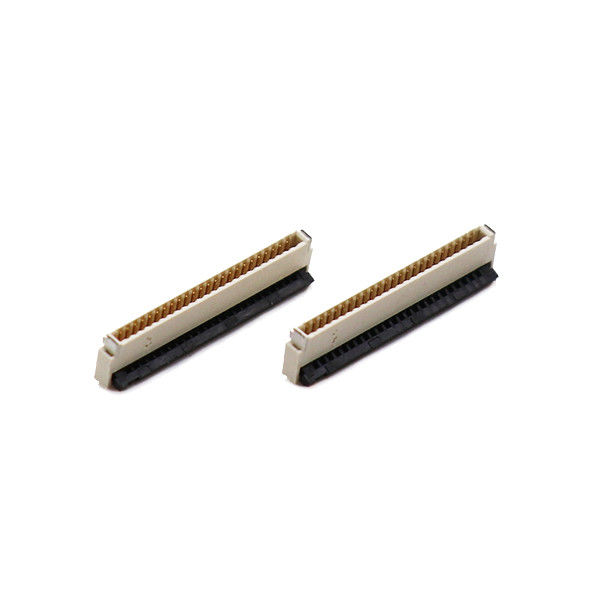

Aşağı Temas 0,5 Mm Aralık FPC Konektörü 4 toplu iğneli Kilit Altında SMT Tipi 1.0mm Yükseklik

Tipik Uygulamalar

Tüketici Elektroniği: Akıllı giyilebilir cihazlar, mini kamera modülleri, küçük boyutlu ekran yardımcı bağlantıları, elde taşınır IoT cihazları
Akıllı Ev: Küçük sensör modülleri, ev kontrol paneli alt kartları, akıllı kilit dahili sinyal bağlantıları
Tıbbi Yardımcı Ekipman: Taşınabilir tıbbi aksesuarlar için düşük hızlı sinyal ara bağlantısı (halojensiz seçenek uygulanabilir)
Endüstriyel Kontrol: Kompakt sensör düğümü, saha cihazı yardımcı sinyal kartı dahili kablolama
Otomotiv Aksesuar Elektroniği: Güvenlik ile ilgili olmayan iç yardımcı sinyal bağlantıları (otomotiv sınıfı yükseltme sürümü için lütfen bize danışın)
Test ve Fikstür: Kısa ömürlü test jig dahili ara bağlantısı

Müşteri Seçim ve Tasarım Kılavuzu

Bu parçayı seçmeden önce

Kontak yönünü onaylayın: Bu birAşağı Kontak. FPC iletken pedleri takarken PCB tarafına bakmalıdır. FPC pedleriniz yukarı bakıyorsa, Üst Kontak varyantına ihtiyacınız vardır. Yanlış kontak yönü sıfır elektriksel bağlantıya yol açar.
Mekanik boşluk kontrolü:
- Dikey alan: Gövdenin çevirmeli aktüatöre baskı yapmasını önlemek için montajdan sonra konektörün üzerinde ≥1.1 mm boşluk bırakın.
- Ön-arka alan: Kilit açma işlemi için çevirmeli aktüatörün arkada yeterli hareket alanına sahip olduğundan emin olun.
FPC spesifikasyonu kilitleme: FPC/FFC kalınlığı 0.30 mm ±0.03 mm kullanılmalıdır. Çok ince FPC yetersiz tutmaya neden olur; çok kalın FPC kilide ve kontak ışınlarına zarar verir.
Elektriksel düşürme kuralı: Uzun süreli sürekli çalışma için, her kontağı ≤0.35 A çalıştırın; 0.5 A'lık tam nominal akımı uygulamayın.
PCB ayak izi: Resmi 2D çizim ayak izimizi kullanın; benzer parçaların diğer satıcılarının ayak izlerini kopyalamayın; küçük boyut farklılıkları lehimleme hatasına neden olacaktır.
Uygulama sınırlaması: Bu konektör, düşük-orta hızlı tek uçlu sinyal için optimize edilmiştir. Yüksek hızlı video/veri iletimi gerekiyorsa, yükseltilmiş bir model önerisi için mühendislik ekibimizle iletişime geçin.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Satın alma için sipariş ipuçları

Numune siparişi: Prototip doğrulama için küçük miktarlı numuneleri destekler.
Seri üretim: Varsayılan ambalaj bant ve makaradır. Tepsi ambalajı gerekiyorsa belirtin.
Özel istek: Altın kaplama kalınlığı, halojensiz, alternatif pin sayısı gereksinimlerinizi gönderin.

SSS

S1: Bu aşağı kontaklı konektöre pedleri yukarı bakacak şekilde FPC takarsam ne olur?

C1: Elektriksel bağlantı sağlanamaz. Fiziksel takma mümkündür, ancak devre iletilemez. PCB prototip yapımından önce her zaman FPC ped yönünü veri sayfası çizimine karşı iki kez kontrol edin.

S2: Bu konektör iki kez yeniden akış lehimlemeden sonra çalışabilir mi?

C2: Evet, yeniden akış profilimize göre maksimum 2 kurşunsuz yeniden akış döngüsüne izin verilir. İki defadan fazla yeniden akış, LCP gövdesini deforme edebilir ve kontak performansını düşürebilir. Birleştirilmiş ünite üzerinde tekrarlanan sıcak onarımdan kaçının.

S3: Son ürünüm yüksek titreşimli bir ortama maruz kalıyor, FPC gevşer mi?

C3: Kilit altı mekanizması yeterli tutma sağlar. Aşırı titreşim senaryoları için, PCB düzeninizde FPC kablosunda mekanik bir gerilim giderme tasarımı eklemenizi veya daha yüksek tutma kuvvetine sahip yükseltilmiş bir sürüm seçmenizi öneririz.

S4: Bu konektörü USB, HDMI veya yüksek hızlı ekran sinyali için kullanabilir miyim?

C4: Önerilmez. Bu, kontrollü empedanslı terminal tasarımı olmayan genel amaçlı düşük-orta hızlı sinyal FPC konektörüdür. Yüksek hızlı arayüzler için lütfen özel bir yüksek hızlı FPC serisi için mühendisimize sorun.

S5: Montajdan sonra aktüatör çevirmeli kilidi kırıldı, olası nedenler nelerdir?

C5: Yaygın kök nedenler:

Aşırı kalın FPC takılması ve zorla kapatma kilidi;
Yanlış işlem: aktüatöre keskin bir aletle bastırma;
Ürün gövdesinin çevirmeli parçayı sıkıştırmasından kaynaklanan mekanik girişim.Veri sayfası takma prosedürünü izleyin: FPC'yi düz ve yatay olarak takın, ardından net bir tıklama sesi duyana kadar çevirmeli kilidi nazikçe kapatın.

S6: Hirose / TE / Kyocera parça numaraları için eşdeğer yedek sunuyor musunuz?

C6: Evet, rakip parça numaranızı verin, mühendislik ekibimiz boyutları, kontak yönünü, kilit tipini ve elektriksel parametreleri çapraz kontrol ederek doğrudan uyumlu bir alternatif onaylayacaktır.

S7: Değerlendirme için hangi belgeleri sağlayabilirsiniz?

C7: Veri sayfası, 2D boyut çizimi, 3D STEP modeli, RoHS-REACH test raporu, mekanik-elektriksel laboratuvar test özeti raporu.
