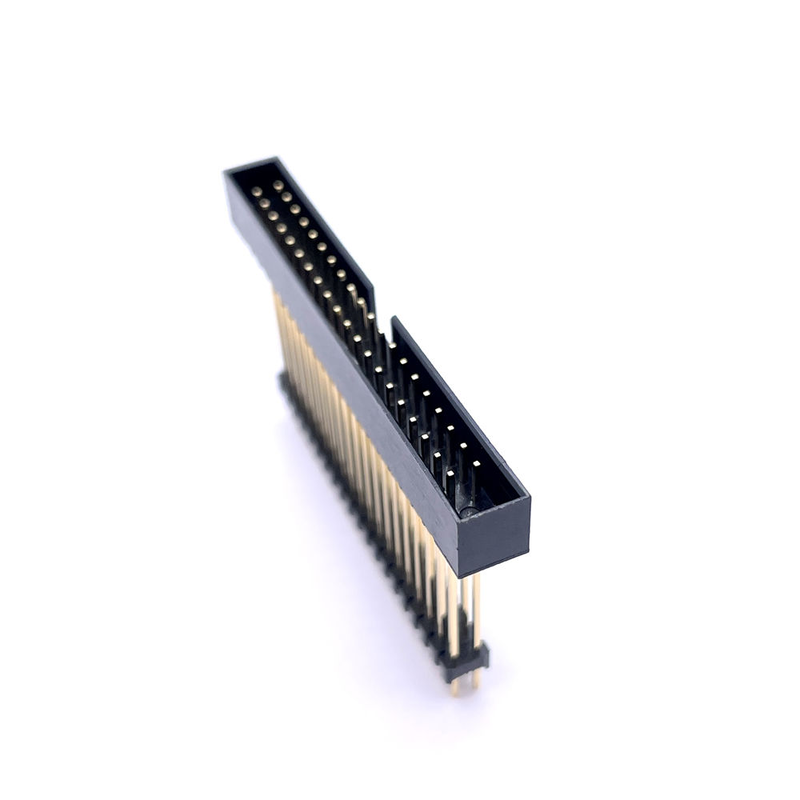

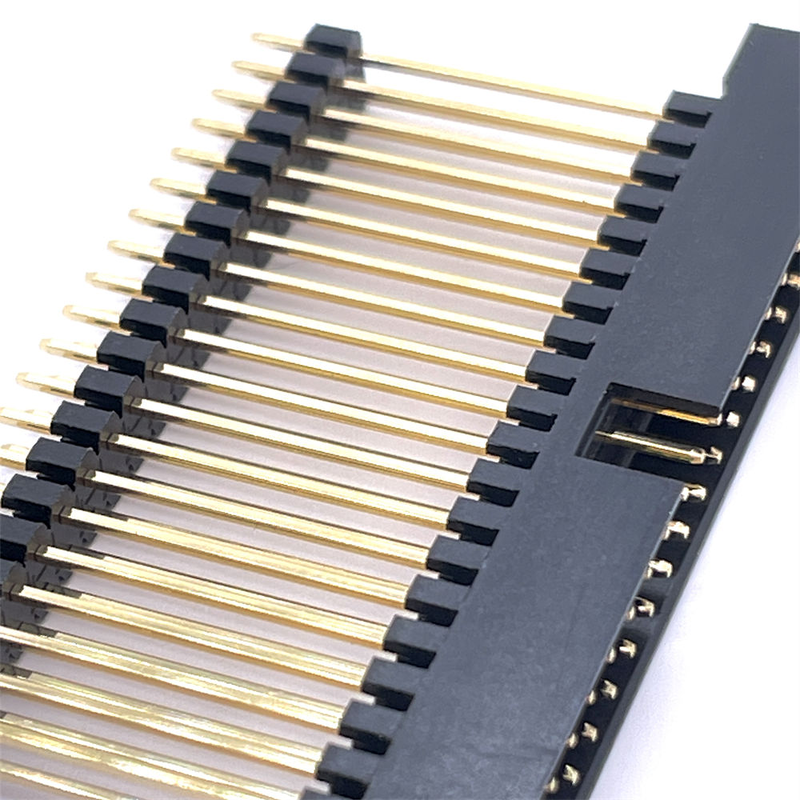

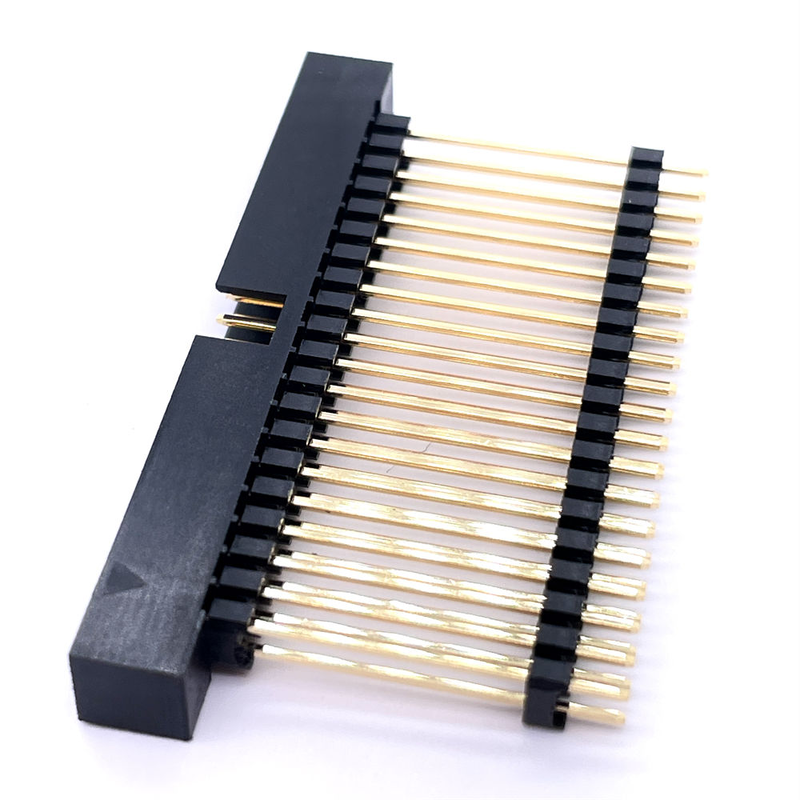

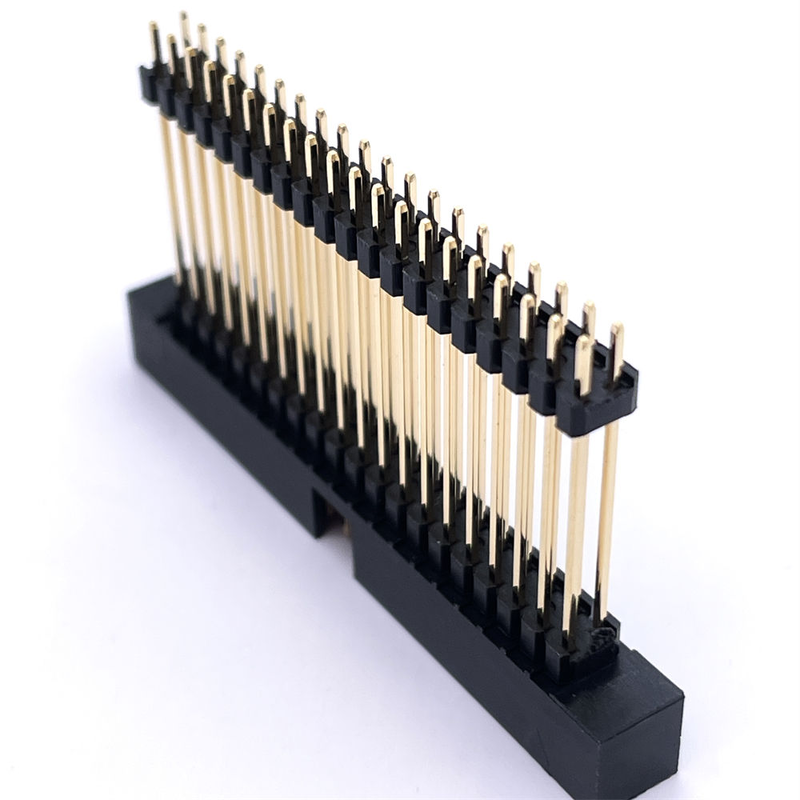

2.0mm Kutu Başlığı H5.65 2x20p Düz Çift Sıra Altın Kaplama Özelleştirilmiş Yüksek Kaliteli Elektrik Konnektörü Kutu Başlığı

Öne Çıkanlar

• Çoklu form özelleştirme desteklenir: Düz / Dik Açı / SMT sonlandırma; özel plastik yalıtkan yüksekliği mevcut
• SMT alma-yerleştirme kapağı isteğe bağlı, Bant ve Makara otomatik montaj hattı ile tam uyumlu
• 2.0 mm hatve, çift sıra 2x20P, korumalı kutu başlığı, kararlı sinyal iletimi için altın kaplama kontaklar
• RoHS uyumlu, yüksek kaliteli fosfor bronz kontak malzemesi, uzun eşleşme döngüsü ömrü
• Esnek pin sayısı uzantısı: Talep üzerine 2x2P ~ 2x40P

Ürün Açıklaması

Çapraz Referans ve Alternatif Değişim

Ana akım uluslararası marka 2.0 mm çift sıralı kutu başlığı serisi için doğrudan mekanik ve elektriksel tak-çalıştır değişimi.

Not: Tasarıma başlamadan önce orijinal veri sayfanıza göre tam pin çıkışını, yalıtkan yüksekliğini H5.65 ve kaplama kalınlığını doğrulayın. Molex / TE / JAE eşdeğeri 2.0 mm korumalı kutu başlığı serileri için alternatif olarak çalışır; projeniz hafif bir modifikasyon gerektiriyorsa özel ayak izi ayarı mevcuttur.

Ürün Özelliği

1. Korumalı kutu tipi gövde, yanlış eşleşmeyi önler, montaj sırasında pinleri fiziksel hasardan korur
2. Fosfor bronz kontaklar, titreşim ve sıcaklık dalgalanmaları altında kararlı yay kuvvetini korur
3. Altın kaplama kontak alanı, kontak direncini azaltır ve uzun süreli güvenilirlik için oksidasyonu önler
4. Birden fazla sonlandırma seçeneği (düz/dik açı / SMT), çeşitli PCB düzen gereksinimlerine uyum sağlar
5. SMT yüksek hızlı otomatik montaj için isteğe bağlı alma-yerleştirme kapağı
6. Proje özel talepler için özel yalıtkan yüksekliği, pin miktarı ve kaplama kalınlığı

Ürün Avantajı

• Fabrika doğrudan tedarik, kararlı boyutsal tutarlılık; sevkiyat öncesi %100 şirket içi KGK denetimi
• Bant ve Makara ambalajını destekler, ikincil manuel işlem gerektirmeden doğrudan SMT alma-yerleştirme makinesine besleme
• Standart olmayan yükseklik / pin sayısı / kaplama gereksinimleri için hızlı özelleştirme
• Elektriksel-mekanik performanstan ödün vermeden ithal markalı parçalara uygun maliyetli alternatif
• RoHS uyumlu, endüstriyel, tıbbi ve tüketici sınıfı projeler için uygundur

Uygulama

• Endüstriyel kontrol kartları ve gömülü sistem modülleri
• İletişim ekipmanları, sinyal iletim arayüzleri
• Tıbbi cihaz iç ara bağlantıları
• Alet ve ölçüm ekipmanları
• Tüketici elektroniği, güç kaynağı ünitesi PCB bağlantıları
• Otomasyon ekipmanı sinyal bağlantı PCBA'ları

Ambalaj Yöntemi

1. Tüp (Tüp ambalajı): Antistatik tüp, prototip, küçük parti ve manuel montaj için; otomatik SMT makineleri için uygun değildir
2. Bant ve Makara: EIA-481 standardı taşıyıcı bant ve makara, isteğe bağlı alma-yerleştirme kapağı ile. Seri üretim için SMT otomatik alma-yerleştirme ekipmanına doğrudan yüklemeye hazır.

Sipariş verirken lütfen gerekli ambalaj tipini belirtin.

Teslim Süresi

• Numuneler: 3 iş günü
• Seri üretim siparişleri: 1-3 hafta (özelleştirme karmaşıklığına ve malzeme stoğuna bağlı olarak)

Fabrika Sertifikası ve Özel Hizmet

• Sertifikalar: UL94V-0, RoHS, REACH
• Numune Politikası: Ücretsiz numuneler mevcut, hızlı numune çıkışı
• MOQ: Standart ürünler için düşük MOQ; özel parçalar takım gereksinimlerine tabidir
• Özel hizmet: Pin sayısı ayarı, yalıtkan yüksekliği modifikasyonu, sonlandırma tipi değişikliği, kaplama kalınlığı ayarı, özel ambalaj gereksinimi.

Müşteri Seçim Rehberi

1. Kritik boyutları onaylayın: Hatve 2.0 mm, gövde yüksekliği H5.65 mm, çift sıra 2x20P tasarıma başlamadan önce
2. Sonlandırma tipini seçin: PCB yığınınıza göre Düz THT / Dik Açı / SMT
3. Kaplama spesifikasyonunu onaylayın: Yüksek güvenilirlik senaryoları için altın kaplama kalınlığı; maliyet odaklı tüketici projeleri için kalay kaplama
4. Ambalaj seçimi: Üretim hattınız otomatik SMT alma-yerleştirme kullanıyorsa Bant ve Makara'yı seçin; laboratuvar prototipi ve manuel montaj için Tüp'ü seçin
5. Eşleşen parça doğrulaması: Seri siparişten önce eşleşen konnektör ayak izini ve mekanik uyumu iki kez kontrol edin.

İsteğe bağlı olarak PCB kütüphaneniz için 2D/3D çizim ve veri sayfası indirin.

SSS

S: MOQ'unuz nedir?

C: MOQ'umuz genellikle 1000 adet civarındadır, ancak test için küçük sipariş miktarlarını kabul ediyoruz.

S: Fabrikanızı ziyaret edebilir miyim?

C: Fabrikamızı ziyaret etmenizi bekliyoruz, size profesyonel üretim sürecimizi göstereceğiz. Sizinle uzun vadeli bir işbirliği yapmayı umuyoruz.

S: Numune süreniz nedir? Teslim süreniz nedir?

C: Numuneler için 7 gün, seri üretim için 15-20 gün. Miktara bağlıdır.

S: Mallarımı nasıl kontrol ederim?

C: Fabrikayı ziyaret ederek, üçüncü bir tarafı denetleterek veya resim denetimi ile kontrol edebilirsiniz.

S: Ülkeme nakliye ne kadar tutar?

C: Navlun, navlun şirketi tarafından Brüt Ağırlığınıza ve CBM'nize göre teklif edilecektir.

S: Siparişimi gönderdiğinizi nasıl bilirim?

C: Takip numarası (DHL, UPS, FedEx, TNT, EMS, vb.), Hava Konşimento veya Deniz Yoluyla Konşimento, mallarınız gönderildikten hemen sonra size gönderilecektir. Teslimatı da takip eder ve sizi bilgilendiririz.

S: Kişiselleştirilmiş/özelleştirilmiş ürünler yapabilir miyim?

 C: Elbette, sadece çiziminizi veya örneğinizi bize gönderin.
