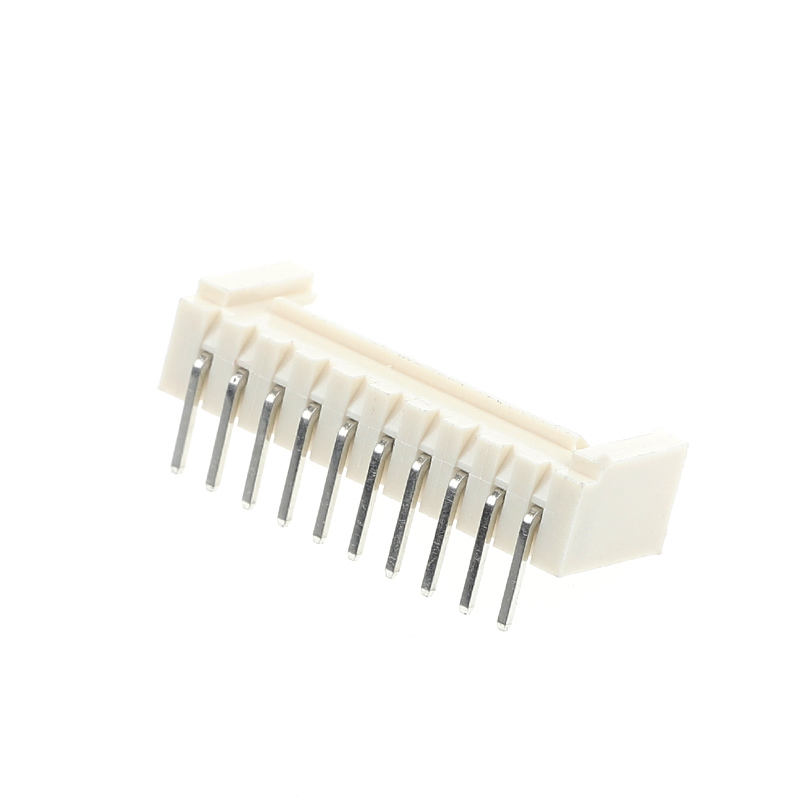

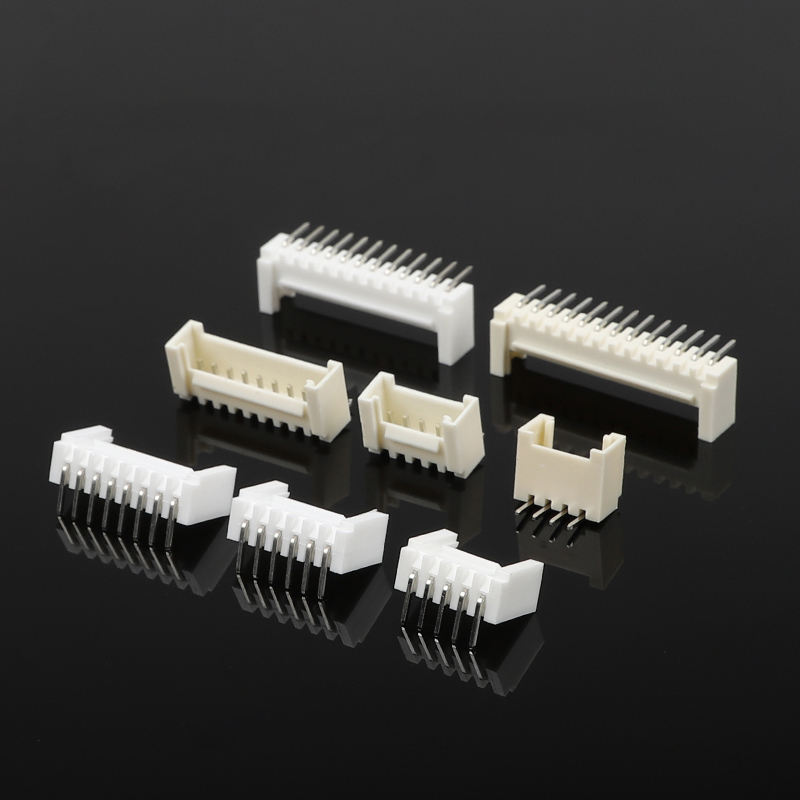

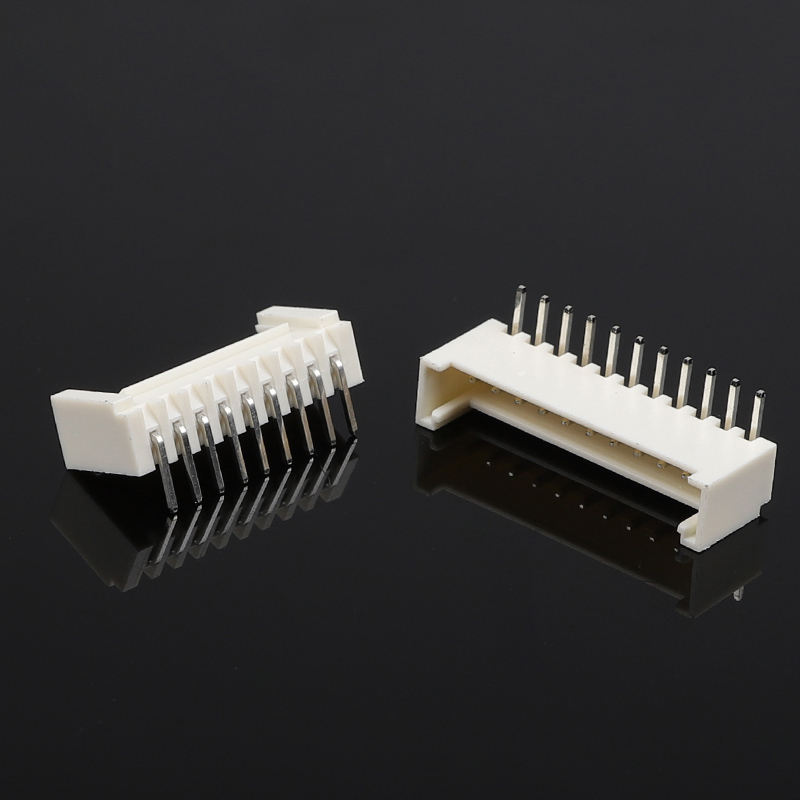

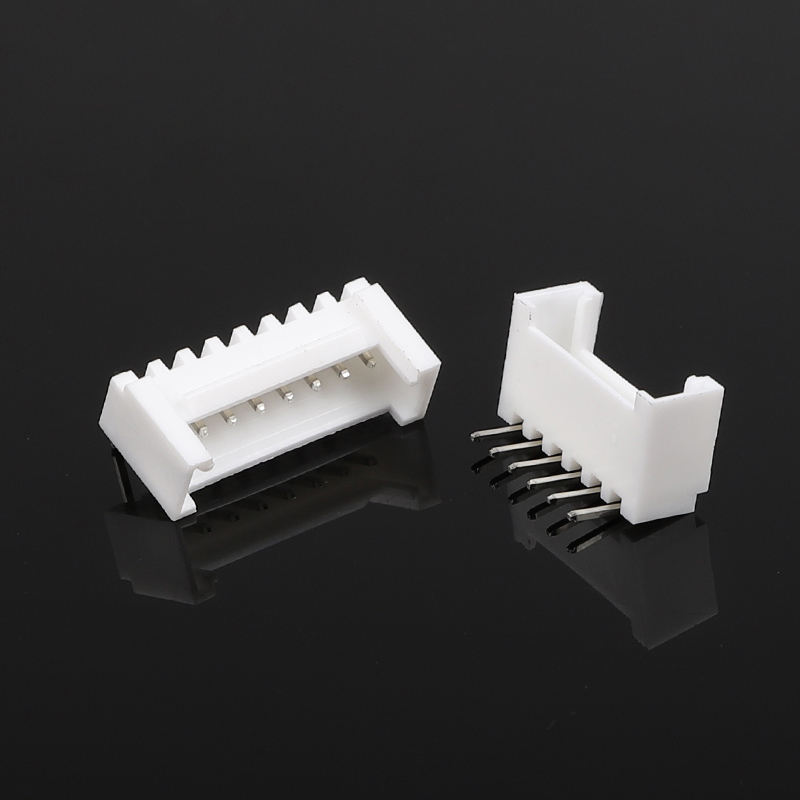

Tel Paneli Konnektörü 90 Derece Yatay Toka Bükülmüş Pin 2.0mm Hatveli Dişi Takma Naylon Muhafaza
Ürün Açıklaması
| Ürün |
Şartname |
| Ürün Tipi |
Tel-Tel Dişi Muhafaza, 90° Yatay Bükülmüş-Pin, Mandallı Toka |
| Hatve |
2.0 mm |
| Montaj Stili |
DIP Delikten Geçmeli, Dik Açılı / Yatay |
| Mevcut Pozisyonlar |
2-16 Pozisyon (Standart), özel pozisyonlar görüşülebilir |
| Muhafaza Malzemesi |
Naylon PA66, UL94-V-0 Alev Geciktirici |
| Terminal Malzemesi |
Pirinç / Fosfor Bronz |
| Standart Kaplama |
Kalay kaplama; Altın flaş kaplama isteğe bağlı |
| Anma Akımı |
3 A AC/DC (devre başına) |
| Anma Gerilimi |
250 V AC/DC |
| Kontak Direnci |
≤20 mΩ (ilk) |
| İzolasyon Direnci |
≥1000 MΩ |
| Dayanım Gerilimi |
1000 V AC / 1 dk |
| Çalışma Sıcaklığı Aralığı |
−25 °C ~ +85 °C |
| Eşleşme Döngüleri |
≥500 döngü |
| Uyumlu Tel Ölçüsü |
AWG #24-#28 çok telli tel |
| Uyumluluk |
RoHS, REACH |
| Eşleşen Parçalar |
Sıkma terminalleri, eşleşen erkek konnektör, özel kablo demeti |
Bu 2.0 mm hatveli 90 derecelik dik açılı yatay tel-tel dişi muhafaza, entegre pozitif mandallı tokaya sahip bir DIP delikten geçmeli bükülmüş-pin konnektördür. Alan kısıtlı elektronik montajlarda güvenilir sinyal ve düşük güçlü tel-PCB ara bağlantısı için tasarlanmıştır. Dahili kilit tokası, titreşime ve kazara çekilmeye karşı sağlam eşleşme tutuşu sağlar, mandalsız alternatiflerde yaygın olan aralıklı bağlantı risklerini ortadan kaldırır. Yüksek kaliteli UL94-V-0 naylondan (PA66) kalıplanmış bu soket muhafaza, dalga lehimleme işlemini, kararlı elektriksel performansı ve seri üretim elektronikler için uzun süreli hizmet ömrünü destekler. Esnek PCB düzeni için birden fazla pin sayısında mevcuttur, ana akım 2.0 mm mandallı tip tel-tel serileri için uygun maliyetli bir doğrudan değiştirme görevi görür.
- 90° Yatay Bükülmüş-Pin DIP Yapısı: Yatay yan giriş eşleşmesi, dikey PCB boşluğunu korur, kompakt muhafaza düzeni için idealdir; delikten geçmeli bükülmüş-pin tasarımı, SMT versiyonlarına göre daha iyi şok direnci ile güçlü mekanik lehim ankrajı sunar, titreşime yatkın cihazlar için.
- Pozitif Mandallı Kilit: Tam eşleştiğinde duyulabilir dokunsal tıklama; nakliye, montaj veya ekipman çalışması sırasında kazara bağlantı kesilmesini önler; gevşek eşleşmeden kaynaklanan sinyal kesintilerini önler. Kutuplaştırılmış muhafaza, PCB devrelerini korumak için ters takmayı önler.
- Yüksek Sıcaklık Naylon PA66 Muhafaza: UL94-V-0 alev geciktirici derecesi, standart dalga lehimleme ile uyumlu, termal döngü altında kararlı boyutlar, üretim lehimlemesi sırasında düşük deformasyon riski.
- Kararlı Elektriksel Performans: Optimize edilmiş kontak geometrisi, tekrarlanan eşleşme döngülerinde düşük kontak direncini korur; sıkı ham madde ve işlem içi denetim, yüksek hacimli OEM projeleri için saha arıza oranını azaltır.
- Geniş Pin Sayısı Kapsamı ve Özel Destek: Stokta standart pozisyonlar 2P-16P; özel pin sayıları, terminal kaplama seçenekleri (kalay / seçici altın flaş), özel işaretleme ve eşleşen kablo demeti hizmetleri proje özel gereksinimleri için mevcuttur.
- Tam Uyumluluk: RoHS ve REACH uyumlu, küresel tüketici ve endüstriyel elektronik ithalat gereksinimlerini karşılar; tasarım doğrulama için talep üzerine test raporları ve çizim dosyaları mevcuttur.
Çeşitli sektörlerde dahili sinyal ve düşük güçlü ara bağlantılar için çok uygundur:
- Tüketici Elektroniği: Ev aletleri, akıllı ev modülleri, ekran panelleri, yazıcılar ve tarayıcılar
- Endüstriyel Kontrol: Sensör modülleri, kontrol kartları, küçük otomasyon ekipmanları
- LED ve Aydınlatma: LED sürücü kartları, iç aydınlatma kontrol üniteleri
- Tıbbi ve Cihazlar: Test cihazları, taşınabilir tıbbi cihazlar
- Otomotiv Satış Sonrası: Araç içi yardımcı elektronik montajlar
SSS
1. S: Kataloğunuz var mı? Tüm ürünlerinizi kontrol etmek için bana kataloğu gönderebilir misiniz?
C: Evet, katalog almak için çevrimiçi olarak bizimle iletişime geçebilir veya E-posta gönderebilirsiniz.
2. S: Ürünü kataloğunuzda bulamıyorum, bu ürünü benim için yapabilir misiniz?C: Kataloğumuz ürünlerimizin çoğunu gösterir, ancak hepsini değil. İhtiyacınız olan ürünü ve kaç tane istediğinizi bize bildirmeniz yeterlidir. Eğer bizde yoksa, yeni bir kalıp tasarlayıp üretebiliriz. Referansınız için, sıradan bir kalıp yapmak yaklaşık 35-45 gün sürer.
3. S: Örnek sağlayabilir misiniz? Bu örnekler ücretsiz mi?
C: Evet, test için 5-10 adet konektör ücretsiz numune sağlıyoruz. Ancak nakliye ücretini ödemeniz gerekir.
4. S: Teslimat süreniz ne kadar?
C: Stok malları 1 gün içinde teslim edilir; özelleştirilmiş mallar 5-7 gün içinde teslim edilir.
5. S: Siparişimi nasıl gönderebilirim?
C: Küçük paketler için, DHL, FedEx, UPS, TNT, EMS gibi Ekspres ile gönderin. Bu Kapıdan Kapıya hizmettir. Büyük paketler için, Hava veya Deniz yoluyla gönderebiliriz. Standart ihracat kartonları kullanıyoruz. Teslimat sırasında oluşan herhangi bir ürün hasarından biz sorumluyuz.
6. S: Ne tür bir ödeme kabul ediyorsunuz? RMB ödeyebilir miyim?
C: T/T (Havale), Western Union ve PayPal kabul ediyoruz. Fatura ile aynı miktarı alabildiğimizden emin olun. Ve RMB ile ödeme yapabilirsiniz. Sorun değil.
7. S: Şirketinizin kalite kontrolü nasıl?
C: ISO9001'e kesinlikle uyun, IQC, OQC, IPQC, QA Kalite departmanımızın %10'unu oluşturur. Tüm ürünlerimiz CCD tarafından test edilecektir.
8. S: Tüm ürünlerinizin fiyat listesine ihtiyacım var. Bir fiyat listeniz var mı?
C: Tüm ürünlerimizin bir fiyat listesi yok. Çok fazla ürünümüz olduğu için, hepsinin fiyatlarını bir listeye koymak imkansızdır ve malzeme maliyeti ve miktar nedeniyle fiyatlar sürekli değişmektedir. Ve ihtiyacınız olan tüm ürünlerin bir listesini bize verebilirsiniz; dikkatlice tek tek kontrol edeceğiz ve size bir şartname ve fiyat listesi vereceğiz.
9. S: Özelleştirilmiş ürünler ve özelleştirilmiş paketleme yapabilir misiniz?
C: Evet. Daha önce müşterilerimiz için çok sayıda özelleştirilmiş ürün yaptık (çoğunlukla kablo demetleri). Özelleştirilmiş paketleme hakkında, logonuzu veya diğer bilgileri pakete koymamızda sorun yok. Sadece ek maliyet getirdiğini belirtmek gerekir.
10. S: Hangi sertifikalarınız var?
C: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, vb.
