Ürün ayrıntıları:
|
Saha: | 2,54 mm adım | Kontak Kaplama: | Ni üzerinde Altın/Kalay |
---|---|---|---|
Tip: | Erkek | Güncel Beğeni: | 3 A |
Renk: | Siyah | Sıra: | tek / çift sıra |
Vurgulamak: | Ejektör Örtülü Başlık Konektörü,2x30 Örtülü Başlık Konektörü,2 |

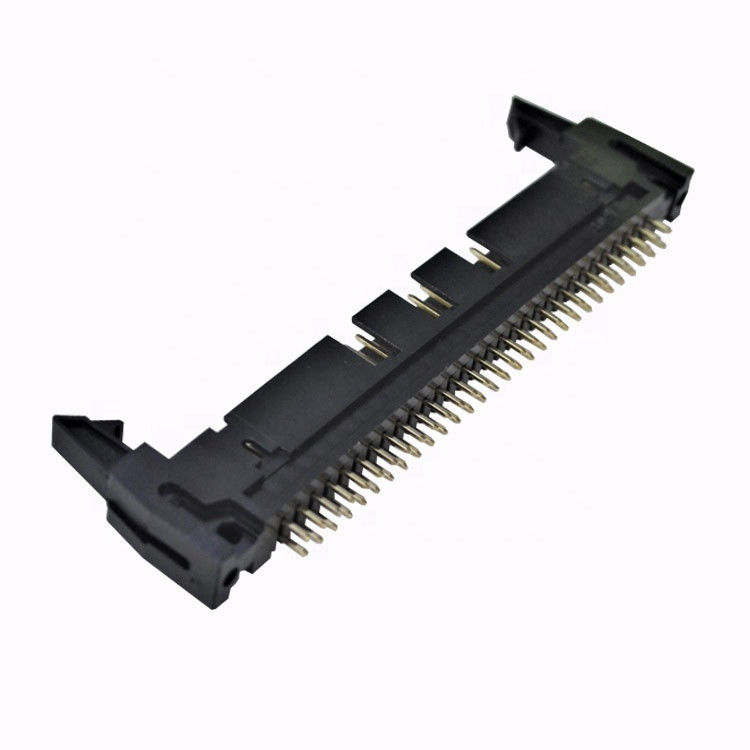

2.54mm Örtülü İtici Başlık Konnektörü 2 * 30P Mandallı Düz Tip
Açıklama
Saha | 2.54mm | |||||
Açıklama | 2,54 mm IDC Tipi İtici Başlık konektörü | |||||
Standart Boyut | PA | PB | W | Uzunluk | ||
Özel Boyut | ||||||
Sabitleme yolları | 06~64P | |||||
Alternatif Kaplama | G/F | Teneke | Sel.Altın/Kalay | |||
GİT | SN | S0 | ||||
paketleme yolu | PE Torba / Tüp / Tepsi / Plastik kutu / Bant ve Makara Ambalajı. | |||||
ADEDI | 500 ADET | |||||
Teslimat süresi | Siparişi onayladıktan sonra 1-2 hafta | |||||
Mühendislik Özellikleri | Anma Akımı: 3.0AMP | |||||
Kontak Direnci: 20mΩ Maks | ||||||
Dayanma Gerilimi: 1000V AC/DC | ||||||
İzolasyon Direnci: 1000MΩ Min | ||||||
Çalışma Sıcaklığı: -40°c ila +105°c | ||||||
Kontak Malzemesi : Fosfor bronz | ||||||
Kontak Kaplama: Au Over Ni | ||||||
İzolatör Malzemesi :Polyester (UL94V-0) | ||||||
Standart: PBT | ||||||
Max.İşleme Sıcaklığı 30-60 Saniye için 180°c / (10 Saniye için 230°c) |
PCB Konektörü nedir?
Baskılı Devre Kartı konnektörleri, PCB üzerine monte edilmiş bağlantı sistemleridir.Tipik olarak PCB Konnektörleri, bir PCB'den diğerine veya ekipman yapısındaki başka bir kaynaktan PCB'ye veya PCB'den sinyal veya güç aktarmak için kullanılır.PCB'ler birbirine bağlı olmadığından ve daha sonra bir üretim sürecinde birleştirilebildiğinden, Üretim için Tasarım için kolay bir yöntem sağlarlar.
PCB Konnektör yönleri
PCB Konnektörü terimi, tipik olarak dikdörtgen bir düzende temel bir çok toplu iğneli bağlantı sistemini ifade eder.Bir çift PCB Konektörü, karttan karta veya kablodan karta (kablodan karta) olacaktır.Panodan panoya düzenler, bir dizi
Tamamı 90 derecelik artışlara dayalı PCB bağlantı yönelimleri:
Paralel veya ara kat – her iki konektör de dikey yönelimlidir;
90 Derece, Dik Açı, Anakarttan Anakarta - bir konektör dikey, bir yatay;
180 Derece, Eş Düzlemli, Kenardan Kenara – her iki konektör de yatay yönelimlidir.
