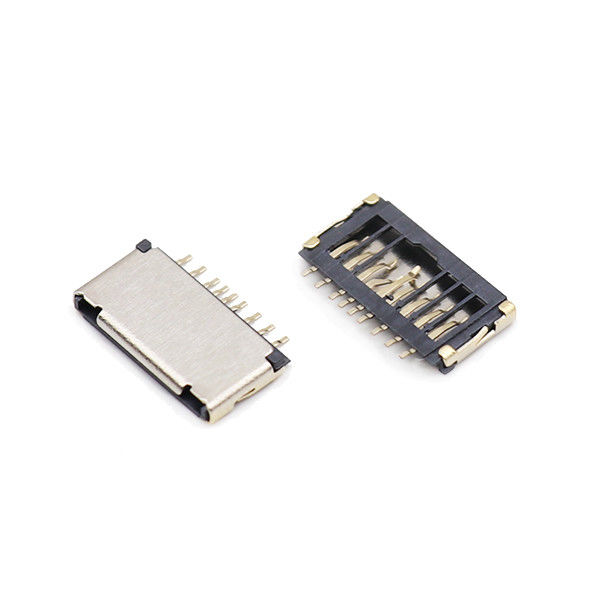

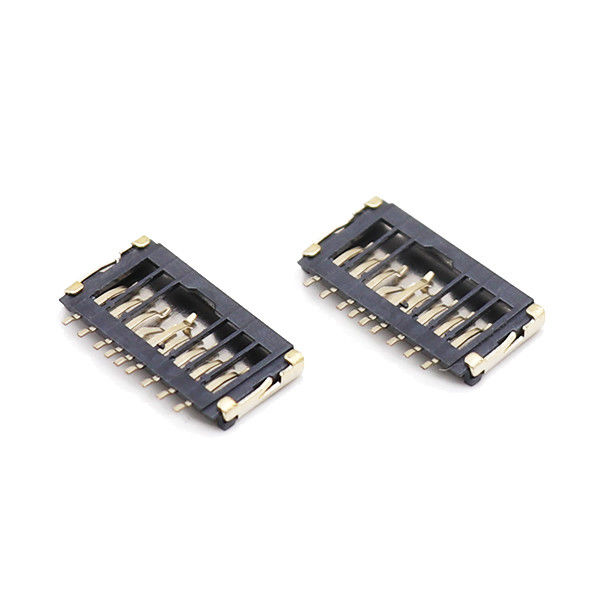

Micro SD / TF kart bağlantısı, kısaltılmış tip, orta Pin 1.5H T flaş
Önemli Noktalar
- Düşük profilli 1.5 mm toplam yükseklik, kısaltılmış tip kompakt ayak izi, PCB yönlendirme esnekliğini optimize etmek için orta pin düzen
- Ev malzemesi LCP ileUL94V-0 alev gerilemesi derecesi, endüstriyel ve akıllı donanım projeleri için yangın güvenliği gereksinimini karşılar
- Temas alanında seçici altın kaplama, UHS-I mikro SD / TF kartları için istikrarlı sinyal iletimi
- SMT yüzey montajı tasarımı, büyük hacimli otomatik geri akış üretim hattı ile tamamen uyumludur
- Dahili kart algılama anahtarı, sistem firmware mantığı için gerçek zamanlı kart varlığı tanımlaması
- RoHS uyumlu, istikrarlı kitle tedarik kapasitesi, OEM / ODM iğne düzenini ve kaplama özelleştirmesini destekler
- Optimize edilmiş mekanik tutma gücü, yanlış yerleştirme önleyici yapı, yerinde aralıklı tanıma başarısızlığı riskini azaltır
Özellikler
| Ürün |
Spesifikasyon |
| Ürün Türü |
Kısaltılmış tip Micro SD / TF Kart Soketi, Orta Pin, SMT |
| Toplam Yükseklik |
1.5 mm (Max) |
| Uyumlu Kart |
Standart Micro SD / TF Kartı (UHS-I desteği) |
| Montaj Yöntemi |
Yüzey Montajı SMT |
| Operasyon Türü |
İtmeksizin itmek (doğrudan yerleştirmek-çıkmak) |
| Çiftleşme Hayatı |
Min 5 000 yerleştirme-atma döngüsü (normal yük altında) |
| Kart tespit anahtarı |
Dahili (Hayır / NC isteğe bağlı) |
| Koplanarity |
≤0,10 mm |
| Tutma gücü |
Hafif titreşim altında gevşek kartı önlemek için uygun tutma gücü |
Malzeme ve Elektriksel Özellikler
| Ürün |
Spesifikasyon |
| Konut malzemeleri |
Yüksek sıcaklık LCP, UL94V-0, Siyah renk |
| İletişim terminali |
Fosfor Bronz, Ni tabanı üzerine seçici Au kaplama |
| Kabuk malzemesi |
Paslanmaz çelik |
| Rütbeli Akım |
0.5 A Max |
| Adlık Voltaj |
12 V DC Max |
| Temas direnci |
≤100 mΩ (başlangıç) |
| İzolasyon Direnci |
≥ 1000 MΩ @ DC 500 V |
| Voltajı Dayan |
1 dakika boyunca 500 V AC |
| Sinyal uyumluluğu |
SDIO / SPI arayüzü, UHS-I microSD kartını destekliyor |
Çevre ve Lehimlendirme Rehberi
| Ürün |
Spesifikasyon |
| Çalışma sıcaklığı |
-25 °C ~ +85 °C |
| Depolama sıcaklığı |
-40 °C ~ +90 °C |
| SMT geri akış profili |
En yüksek sıcaklık 260 °C, 255 °C+'da kalma süresi ≤10 s; IPC/JEDEC standardına uyun |
| Nem Direnci |
RH % 5-95, yoğunlaşmayan |
| Tuz püskürtmesi |
48 saat (yumuşatılmış parçalar için nötr tuz püskürtüme testi) |
| Uygunluk |
RoHS; UL94V-0 alev geriletici |
Ürünler daha küçük hale geldiğinde, küçük bir dış şok kısa devreye veya yanlış hizalamalara neden olabilir.
Ürün Özellikleri
- Ultra-düşük 1,5 mm yığılmış yükseklik, vücut boyutunu kısaltmak, değerli PCB kablosu Z-eksen & X-Y alanı tasarruf
- Orta pin terminal ataması: esnek yönlendirme, daha kolay diferansiyel sinyal düzenlemesi, yüksek hızlı SDIO/SPI sinyal bütünlüğü için iyi
- LCP yüksek sıcaklıklı plastik koruma, UL94V-0 alev gerileyici; deformasyon olmadan standart SMT geri akış lehimleme sıcaklık profiline dayanır
- Fosfor-bronz temas terminalleri, temas arayüzünde seçici nikel-altın kaplama; anti-oksidasyon, daha düşük temas direnci
- Entegre kart algılama anahtarı, MCU mantıksal yargısı için donanım kart ekleme / çıkarma algılamasını destekler
- Ters yerleştirme karşı mekanik durak yapısı, yanlış yönde kart yerleştirmenin neden olduğu hasarı önler
- SMT yüzey montaj sonlandırması, seri üretim otomatik seçme ve yerleştirme ekipmanına uyar
- Yapısal takviye ve kısmi EMI koruma etkisi için paslanmaz çelik kabuğu
- RoHS çevresel gereksinimlerine tam uygunluk; özel altın kalınlığı için mevcut, istek üzerine iğne modifikasyonu
Tipik Uygulama
- IoT akıllı cihazları: akıllı geçit, akıllı sensör terminali, kenar toplama düğümü
- İzleme ve güvenlik: IP kamerası, vücut takılmış kamera, video kayıt cihazı
- Endüstriyel gömülü donanım: endüstriyel kontrol paneli, veri kayıt cihazı, saha izleme ünitesi
- Kullanıcı akıllı donanım: taşınabilir kayıt cihazı, el cihazı, mini POS terminali
- Taşıma ile ilgili ekipman: Araç yardımcı kayıt cihazı, araç dış modülü
- Tıbbi bağlantılı yardımcı ekipmanlar (implant dışı): taşınabilir teşhis verisi kaydetme cihazı
- Eğitim elektronikleri, tek kartlı bilgisayar çevre modülleri
Ürün Avantajları
- Ortal pin düzeninin farklılaştırılması: Çoğu rekabetçi 1.5 H TF soketleri kenar pin tasarımını kullanır; Orta pin düzenimiz PCB kenar rotasyon basıncını serbest bırakır, yüksek hızlı SDIO devrelerinde sinyal izleme çapraz gürültü riskini azaltır,donanım mühendisleri için çok katmanlı tablo düzenleme işini basitleştirir.
- Standart yapılandırma olarak UL94V-0 LCP tabanı: Birçok düşük maliyetli alternatif, V0 olmayan plastiği kullanır; varsayılan UL94V-0 malzememiz, müşterilerin ürün yangın güvenliği sertifikasını doğrudan geçmesine yardımcı olur ve ekstra malzeme yeterliliği iş yükünü ortadan kaldırır.
- Selektif altın kaplama işlemi: Altın sadece kritik temas bölgesine uygulanır, tam altın kaplama yerine; güvenilir temas performansı ve BOM maliyetini dengeleyin, aşırı pahalı tam altın çözümünden kaçının.
- Kısaltılmış tip kompakt çerçeve: Standart uzunlukta 1.5 H soketlere kıyasla optimize edilmiş hat boyutu; mekanik dayanıklılığı feda etmeden ultra ince bir kabin tasarımı.
- Istikrarlı seri üretim tutarlılığı: Sıkı coplanarity kontrolü ≤0,10 mm, SMT seri üretiminde daha düşük lehimleme açık devre riski; düşük coplanarity nedeniyle neden olan satış sonrası aralıklı tanıma şikayetlerini azaltmak.
- Esnek özelleştirme yeteneği: Kart algılama anahtarı mantığı için hızlı dönüş değişiklikleri (NO/NC), altın kalınlığı, kısmi iğne eksikliği; proje doğrulama için seri sipariş vermeden önce ön örnekleme desteği.
S1: Bu soket UHS-I yüksek hızlı mikro-SD kartları, büyük kapasiteli kartları (128 GB / 256 GB) destekliyor mu?
A: Evet. Soket, mikro-SD mekanik ve elektrik özelliklerini takip eder; maksimum kart kapasitesi, soketin kendisine değil, ana çip sürücüsüne bağlıdır.Uygun donanım tasarımı altında UHS-I mikro SD / TF kartları ile çalışır.
S2: Orta-pin ve kenar-pin 1.5 H TF soketi arasındaki fark nedir?
A: Orta tık, lehim bantlarını PCB kenarından uzaklaştırır; sinyal izleri PCB'ye doğru yönlendirilebilir ve kenar alanı iz tıkanıklığını azaltabilir.PCB kenar alanı kalabalık veya yüksek hızlı SDIO sinyal bütünlüğü meseleleri olduğunda orta pin seçin.
S3: Bu UL94V-0 soket için normal sıcaklıklı bir plastik versiyon ayak izi kullanabilir miyim?
Cevap: Ayak izi mekanik olarak uyumludur, ancak plastik malzemeler farklıdır. Son ürününüzün yangın güvenliği sertifikasına ihtiyacı varsa UL94V-0 versiyonunu seçmelisiniz.
S4: Ürünüm titreşim açısından zengin bir çalışma ortamına sahiptir; kart çıkışı olacak mı?
A: Soketimizin standart bir tutma gücü vardır. Güçlü titreşim senaryoları için, tüm ekipmanın mekanik yapısı optimize edilmelidir;Prototip aşamasında titreşim ve şok doğrulama testleri yapmayı öneririz..
S5: Örnek ve seri üretim için teslim süreniz nedir?
A: Standart özellik numuneleri: 3-7 iş günü. Seri üretim öncülük süresi sipariş miktarına bağlıdır; BOM gereksiniminizi aldıktan sonra resmi bir zaman çizelgesi sağlayacağız.Özel değiştirilmiş sürüm ek örnek geliştirme döngüsü gerektirir.
S6: Özel bir proje için altın kaplama kalınlığını ayarlayabilir veya kısmi iğneleri kaldırabilir misiniz?
A: Evet, OEM & ODM hizmeti mevcuttur. Lütfen detaylı gereksinimleri sağlayın veya değerlendirme için çiziminizi gönderin.
S7: Geri akış lehimleme sıcaklığı zirve 260 °C'yi aşarsa ne gibi riskler olabilir?
A: Aşırı sıcaklık, LCP korpusunun deformasyonuna ve terminal yer değiştirmesine neden olabilir, sonuç olarak kart temasının zayıf olması veya montaj başarısızlığı olabilir. Lütfen önerilen lehim profilimizi sıkı bir şekilde takip edin.
