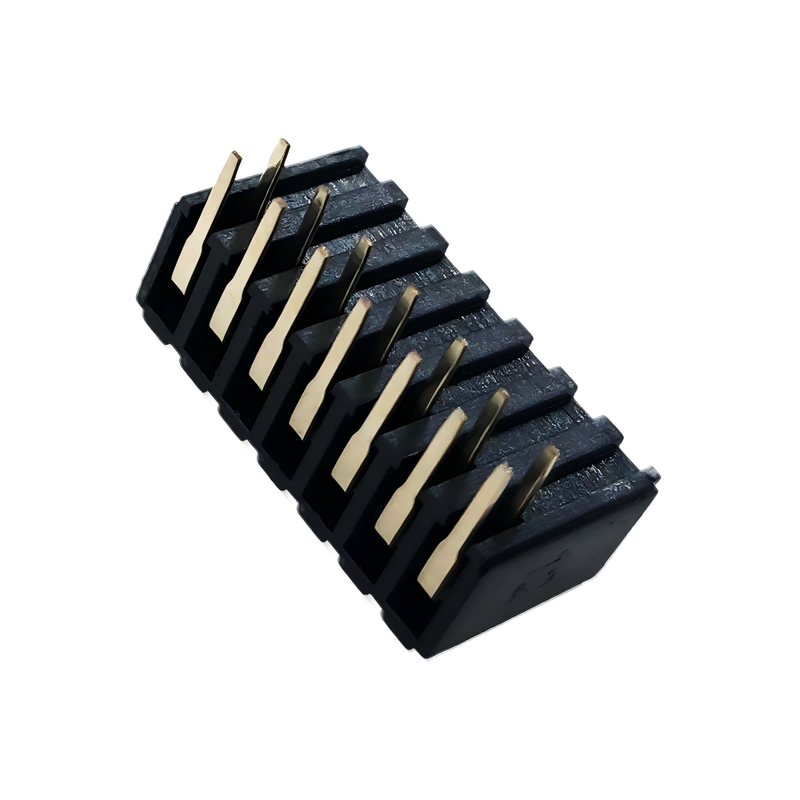

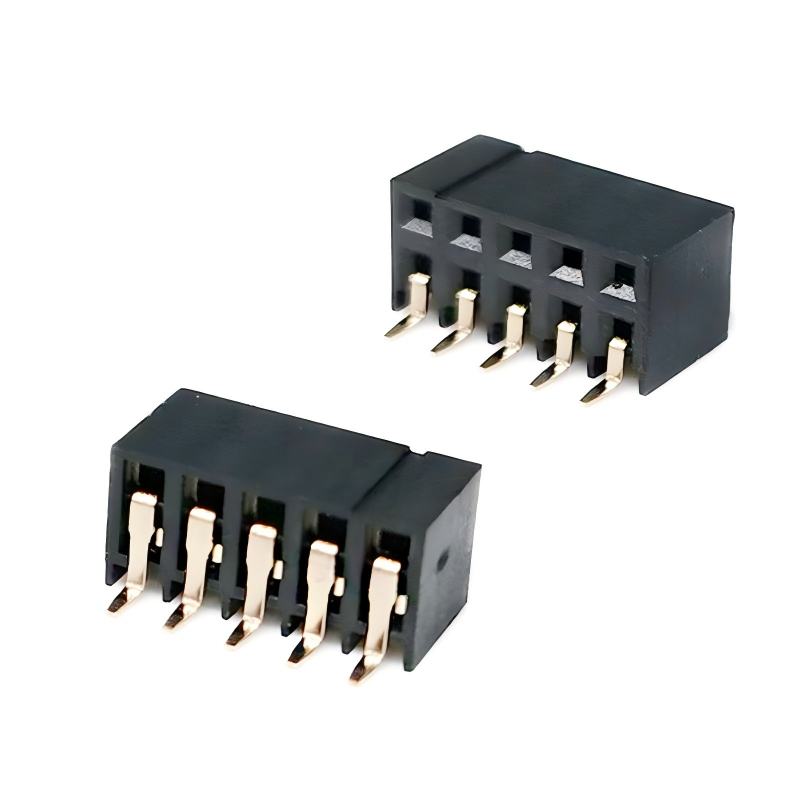

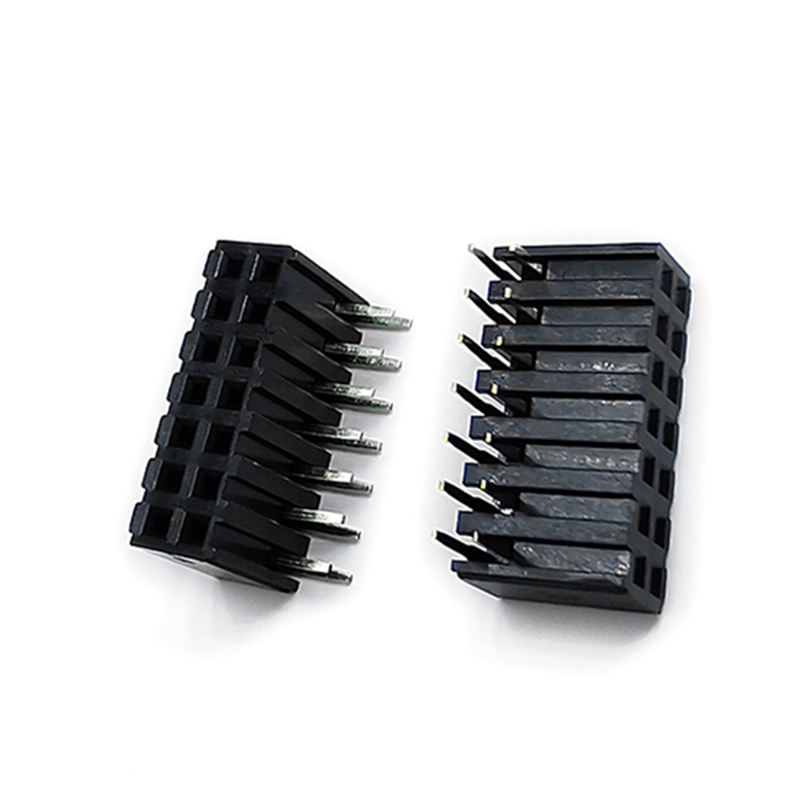

1.27 mm 2.0 mm 2.54 mm Hatve Dişi Konnektör Yan Giriş Tipi Özelleştirme Mevcut

Ürün Açıklaması

Karttan Karta ve Kablodan Karta Uygulamalar İçin Özelleştirilebilir PCB Konnektörü

Bu 1.27 mm / 2.00 mm / 2.54 mm Hatveli Dişi Konnektör, Yan Giriş Tipi, eşleşme yönünün PCB'ye yatay veya paralel olması gereken uygulamalar için tasarlanmış yapılandırılabilir bir PCB konnektörüdür.

Üç yaygın hatve seçeneğiyle sunulmaktadır—1.27 mm, 2.00 mm ve 2.54 mm—konnektör, müşterinin PCB düzenine ve eşleşme gereksinimlerine göre farklı pin sayıları, sıralar, yalıtkan yükseklikleri, kontak kaplamaları ve sonlandırma boyutlarıyla yapılandırılabilir.

Yan giriş yapısı, geleneksel bir dikey dişi konnektörün muhafaza yüksekliği, PCB istifleme, kablo yönlendirme veya bitişik bileşenlerle çakışacağı durumlarda özellikle kullanışlıdır.

Bu, karttan karta, kablodan karta ve dahili PCB ara bağlantı uygulamalarında erkek pin konnektörleri için bir eşleşen soket olarak kullanılabilir.

Neden Bu Yan Giriş Dişi Konnektörü Seçmelisiniz?

1. Farklı PCB Düzenleri İçin Üç Standart Hatve Seçeneği

En büyük seçim avantajı, üç yaygın kullanılan hatve yapılandırmasının bulunmasıdır:

• 1.27 mm (0.050") – kompakt ve nispeten yüksek yoğunluklu PCB düzenleri için
• 2.00 mm (0.079") – kart yoğunluğu ve mekanik boşluk arasında bir denge
• 2.54 mm (0.100") – geleneksel PCB ara bağlantıları ve standart pin konnektör tasarımları için yaygın olarak kullanılır

Bu, mühendislerin, sabit bir hatve etrafında konnektör arayüzünü yeniden tasarlamak yerine, hatveyi PCB alanı, eşleşen konnektör, sinyal yoğunluğu ve mekanik boşluk temelinde seçmelerine olanak tanır.

Ticari dişi konnektör ürün aileleri de yaygın olarak farklı pin sayıları ve sıra yapılandırmalarına sahip 1.27 mm ve 2.54 mm versiyonları tanımlar.

2. Yatay PCB Ara Bağlantısı İçin Yan Giriş Yapısı

Geleneksel bir dikey dişi konnektörün aksine, yan giriş dişi konnektör eşleşme yönünü yana doğru değiştirir.

Bu, ekipman muhafazasının dikey boşluğunun sınırlı olduğu durumlarda faydalı olabilir.

Tipik tasarım hususları şunları içerir:

• PCB istifleme;
• Yatay modül yerleştirme;
• Sınırlı muhafaza yüksekliği;
• Paralel PCB düzeni;
• Kablo veya demet yönlendirme;
• Dik bir PCB'ye bağlantı.

Ekipman tasarımcıları için bu, konnektörün sadece bir elektrik bileşeni olarak değil, mekanik mimarinin bir parçası olarak değerlendirilebileceği anlamına gelir.

3. Gerçek PCB Tasarımları İçin Özel Boyutlar

Standart konnektör boyutları her zaman müşterinin PCB'siyle eşleşmez.

OEM ve ODM projeleri için konnektörü gerekli olanlara göre yapılandırabiliriz:

• Hatve;
• Pin sayısı;
• Sıra sayısı;
• Yalıtkan yüksekliği;
• Kontak uzunluğu;
• PCB kuyruk uzunluğu;
• Eşleşme yüksekliği;
• Kaplama;
• Montaj yöntemi;
• Muhafaza boyutları.

Bu, özellikle konnektörün mevcut bir PCB ayak izine veya mekanik muhafazaya uyması gereken projeler için kullanışlıdır.

Endüstri tedarikçileri de yaygın olarak dişi konnektör ürünleri için özelleştirilmiş pin uzunluğu, PC kuyruk uzunluğu ve yalıtkan yüksekliği sunmaktadır.

THT veya SMT Yan Giriş?

Montaj yöntemi, PCB tasarım aşamasında belirlenmelidir.

Uygulamalar

Tüketici Elektroniği

Aşağıdakilerde dahili PCB bağlantıları için uygundur:

• Tüketici elektronik cihazları
• Akıllı ev ekipmanları
• Ekran ekipmanları
• Kontrol panelleri
• Gömülü elektronik cihazlar

Kompakt 1.27 mm seçeneği, PCB alanının kısıtlı olduğu durumlarda düşünülebilir.

Endüstriyel Kontrol Ekipmanları

Yan giriş dişi konnektörler şunlarda kullanılabilir:

• PLC ile ilgili ekipmanlar
• Endüstriyel kontrolörler
• Ölçüm cihazları
• Kontrol kartları
• Otomasyon ekipmanları
• Endüstriyel iletişim modülleri

Seçim, gerekli elektriksel derecelendirme, ortam ve montaj yöntemine dayanmalıdır.

İletişim Ekipmanları

Potansiyel uygulamalar şunları içerir:

• Ağ ekipmanları
• İletişim kontrol kartları
• Arayüz modülleri
• Sinyal işleme kartları
• Gömülü iletişim sistemleri

Kompakt iletişim ekipmanları için, PCB yoğunluğunun önemli bir tasarım hususu olduğu durumlarda 1.27 mm veya 2.00 mm hatve değerlendirilebilir.

Otomotiv Elektroniği

Potansiyel uygulamalar şunları içerir:

• Otomotiv kontrol modülleri
• Ekran kontrol kartları
• Gösterge elektroniği
• Araç arayüz modülleri
• Bilgi-eğlence ile ilgili PCB montajları

Otomotiv uygulamaları, yalnızca konnektörün nominal yapılandırmasına güvenmek yerine, gerçek sıcaklık, titreşim, elektriksel ve çevresel gereksinimlere karşı değerlendirilmelidir.

Tıbbi ve Ölçüm Ekipmanları

Konnektör şunlar için de düşünülebilir:

• Test cihazları
• Ölçüm ekipmanları
• Kontrol elektroniği
• Teşhis ekipmanları
• Endüstriyel sayaçlar

Bu uygulamalar için mühendisler, fiyat teklifi sırasında gerekli malzeme, kontak kaplaması, elektriksel derecelendirme ve çevresel koşulları belirtmelidir.

Mühendislik Seçim Rehberi

Hangi Hatveyi Seçmelisiniz?
