Ürün ayrıntıları:
|
Temas: | fosfor bronz | Konut Malzemesi: | LCP/PA9T UL94V-0 |
---|---|---|---|
Pozisyon Sayısı: | 2-50 toplu iğne | Saha: | 1.27 mm |
Anma akımı: | 1.0AMP | anma gerilimi: | 50V AC |
Vurgulamak: | SMT toplu iğne Başlık Konnektörleri,40 toplu iğne Başlık Konnektörleri,1.27mm 40 toplu iğne dişi başlık |

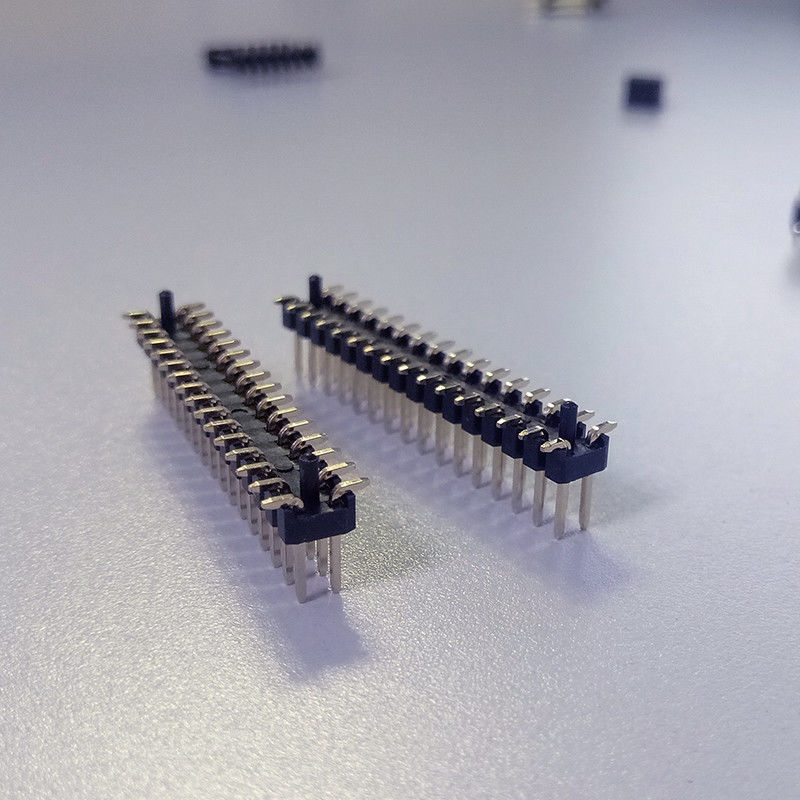

1.27 mm aralıklı SMT toplu iğne başlık konnektörleri çift sıra
toplu iğne Başlıkları, ihtiyaç duyulan ekipman varlıklarını azaltırken tasarım esnekliği, üretim verimliliği sağlar. Yönlendirme ile ilgili Yatay, dik açılı ve dikey ve 0,8 mm ila 3,96 mm aralıklı tek ve çift Sıralar ile.
Saha | 1.27 mm |
Montaj tipi | SMS |
Numara. ÖF pozisyonlar | 2-50p |
Anma akımı | 1.0A AC |
anma gerilimi | 50V AC/DC |
Kontak direnci | 20m ohm MAKS |
Yalıtım direnci | 1000m ohm min |
Ekleme Kuvveti | 20gf/toplu iğne Min |
Çalışma Sıcaklığı | -40℃ ila +105℃ |
Dayanma Gerilimi | 500V/1dk AC |
Konut | Polyester(UL94V-0) |
Temas | Pirinç |
Cinsiyet | Dişi |
Fiyat Dönemi | FOB |
dayanıklılıkCles | 5000 Döngü Min |
Kurşun zamanı | 7-10 iş günü |
toplu iğne Başlığı Nedir?
1. toplu iğne başlığına evrensel konektör denir.PCB için farklı tasarımlara dayanarak, karşılamak için farklı adım konektörleri seçerler.
2. 0.8mm/1.0mm/1.27mm/2.00mm/2.54mm/3,96 mm/5,08 mmSaha toplu iğne başlığı firmamızda öne çıkan ürünlerdir.Standart adımın karşılayamadığı özel toplu iğne başlığına ihtiyacınız varsa, e-posta gönderin veya satış ekibimizi arayın.
3. Genel olarak, elektronik endüstrisinde oluşturulan modülleri bitirmek için uygun dişi başlıklara sahip toplu iğne başlıkları kullanılır.
4. Pim başlığının elektriksel ve mekanik özellikleri ile ilgili olarak, aynı hatve aynı işleve sahiptir ve bunu veri sayfamızda açıkça gösterdik.
5. toplu iğne başlığındaki diğer bir yaygın varyasyon, "makine pimi" versiyonu olarak adlandırılır.Normal versiyon preslenmiş ve katlanmış sacdan oluşturulmaktadır, makine pim konektörleri metalin istenen şekle getirilmesiyle oluşturulmakta, bu da daha sağlam, daha iyi bir bağlantı ve daha uzun ömürlü, ancak daha pahalı hale getirmektedir.Gittikçe daha fazla otomotiv ve medikal sektörü müşterisi, bağlantı kararlılığını iyileştirmek için makine toplu iğneini seçiyor.
Kategori
1. Boşluğa göre: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5.08mm;
2. Yüksekliğe Göre: 1.0/1.5/2.5mm;
3. Sıra sayısına göre tek sıra, çift sıra, üç sıra ve dört sıra olarak ayrılır.Şu anda en fazla dört sıra var;
4. Kurulum düzenine göre, esas olarak 180 derece, 90 derece, SMT'ye (dikey montaj SMT, yatay SMT ve dik açı SMT) ayrılmıştır;
5. Plastiğin yüksekliğine ve miktarına göre (tek plastik, çift plastik, üç plastik vb.).
6. Arttırılması gerekip gerekmediğine ve konumlandırma kolonlarıyla bölünmesi gerekip gerekmediğine göre iki çeşit konumlandırma kolonu vardır: biri iç konumlandırma kolonu, diğeri kulak konumlandırma kolonu;
7. Dikiş sayısı: 02 ila 80;
8. Ambalaj: çanta, rulo çanta, dökme, tüp, CAP/Mylar + makaralı bant paketleme;
9. Yüzey işleme: altın kaplama 1u/3u/5u/10u ve daha fazlası, kalın altın, kalay kaplama, nikel kaplama (1u=1uinch=1/39.37μm);
Avantajlar
Başvuru
Erkek toplu iğne başlığı, otomotiv, tıbbi ekipman, anakart ve benzeri gibi farklı endüstrilerde yaygın olarak kullanılmaktadır.Aşağıdaki resim uygulama senaryolarıdır.görüntü sınırlamadır, daha fazla ayrıntı için doğrudan satış ekibimizle iletişime geçebilirsiniz.
